• Es prohibido encaminar en el mismo conducto de humos la emisión procedente de campanas sobresalientes.
• Es prohibida la emisión directa a pared de los productos de combustión en el ambiente externo y en espacios
cerrados también a cielo abierto.
• Es prohibido conectar otros aparatos de cualquier tipo (estufas a leña, campanas, calderas, ecc...).
• El conducto de humos debe estar lejos mínimo 500 mm de los elementos de construcción inflamables o
sensibles al calor.
9.10 EJEMPLOS DE INSTALACIÓN CORRECTA
• Instalación del conducto de la chimenea Ø120mm con perforación mayor por el pase del tubo.
LEAN PLUS

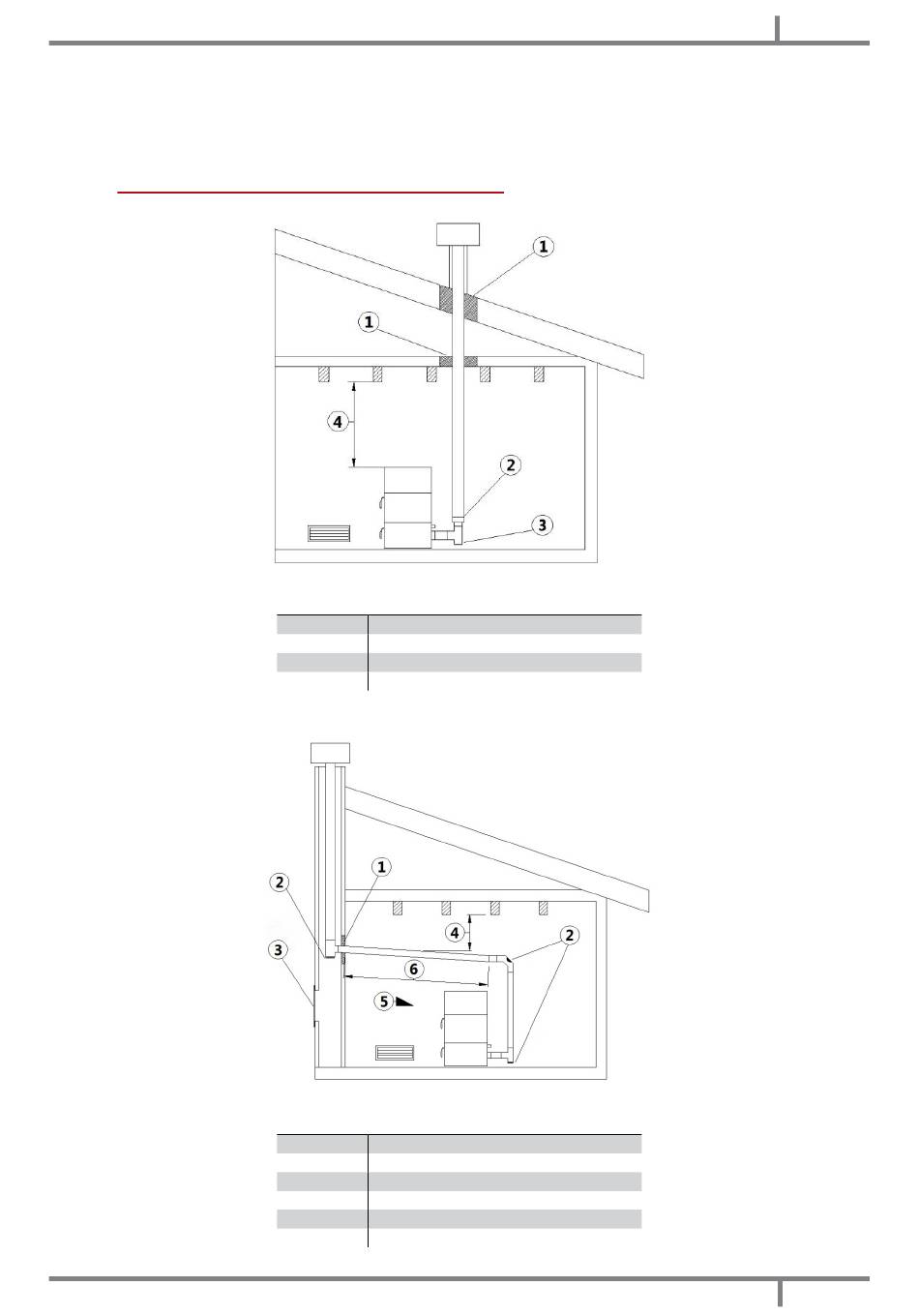

Fig. 8 - Ejemplo 1
LEYENDA Fig. 8 a pág. 11
1
Material aislante
2
Reducción de Ø100 hasta Ø80 mm
3
Registro de inspección
4 Distancia mínima de seguredad = 0,5 mt
Fig. 9 - Ejemplo 2
LEYENDA Fig. 9 a pág. 11
1
Material aislante
2
Registro de inspección
3 Ventanilla de inspección de la chimenea
4
Distancia mínima de seguredad = 0,5 mt
5
Inclinación ≥ 3°
6
Tramo horizontal ≤ 1 mt
