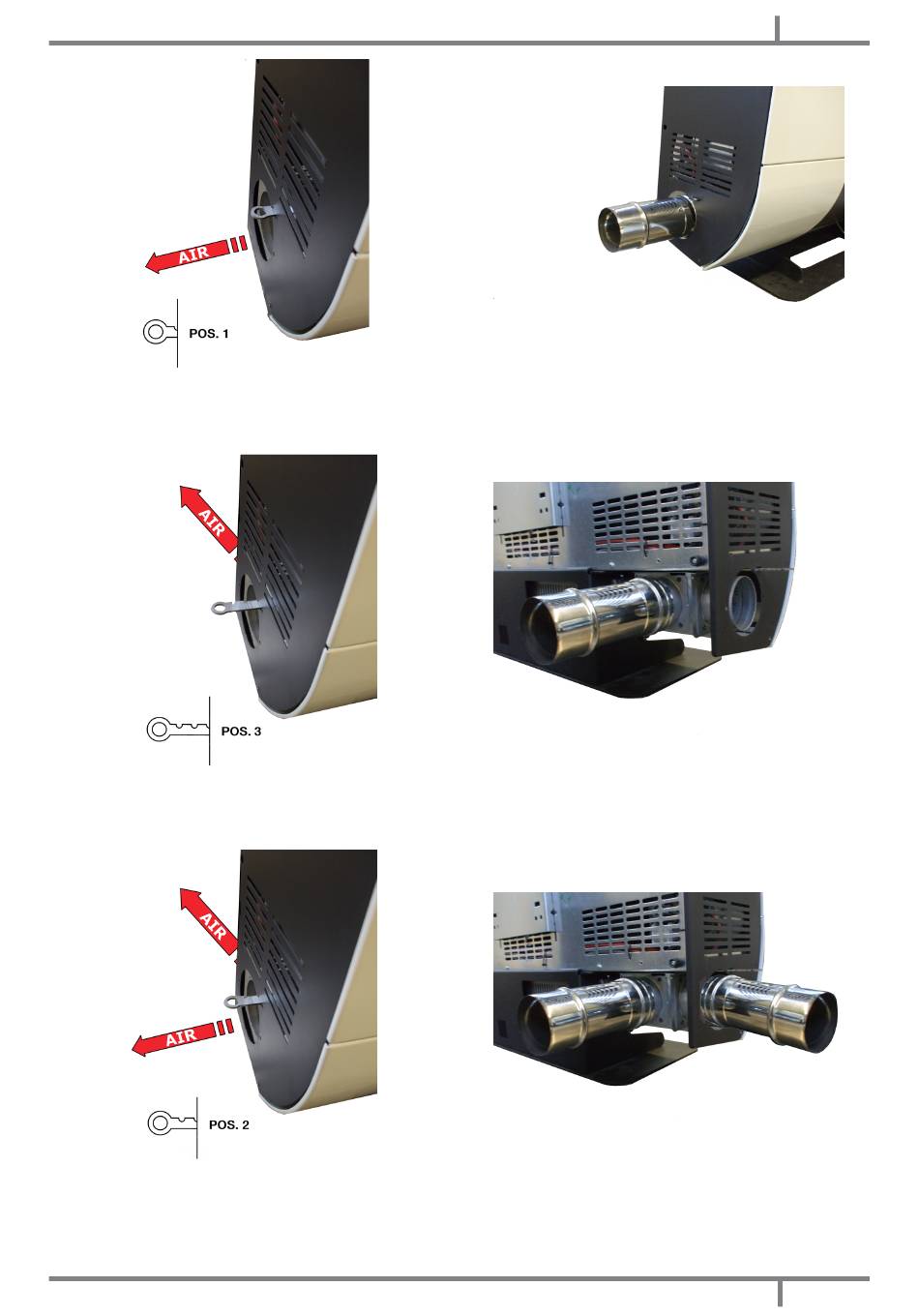

Fig. 25 - Posição da alavanca para o desvio do ar: pos.1
• Saída de ar quente lateral: posicionar a alavanca na pos.1 (ver Fig. 25 pág. 55) e ligar o tubo (ver Fig. 26
pág. 55).
Fig. 27 - Posição da alavanca para o desvio do ar: pos.3
• Saída de ar quente traseira: posicionar a alavanca na pos.3 (ver Fig. 27 pág. 55) e ligar o tubo (ver Fig. 28
pág. 55).
Fig. 29 - Posição da alavanca para o desvio do ar: pos.2
• Saída de ar quente lateral e traseira: posicionar a alavanca na pos.2 (ver Fig. 29 pág. 55) e ligar o tubo (ver
Fig. 30 pág. 55). Para esta última solução a capacidade de ar total será dividida em 2.
LEAN PLUS
Fig. 26 - Saída de ar quente lateral
Fig. 28 - Canalização posterior
Fig. 30 - Saída de ar quente lateral e traseira
