INSTALAÇÃO
11.1 INTRODUÇÃO
• A posição de montagem deve ser escolhida em função do ambiente, da descarga, da conduta de
evacuação de fumos.
• Verificar junto às autoridades locais se existem normas restritivas que digam respeito à tomada do ar
comburente, à tomada de ventilação do ambiente, ao sistema de descarga de fumos que inclui a conduta
de evacuação de fumos e o chapéu da chaminé.
• Verificar a eventual presença de outras estufas ou aparelhos que possam colocar o local em depressão (ver
TOMADA DE AR EXTERNO pág. 46).
• Verificar com a estufa acesa que no local não exista a presença de CO.
• Verificar se a chaminé tem a tiragem necessária.
• Verificar se durante o trajeto do fumo tudo é feito com segurança (eventuais perdas de fumo e distâncias
de materiais inflamáveis, etc.).
• A instalação do aparelho deve permitir fácil acesso para a limpeza do próprio aparelho, dos tubos de
descarga de fumos e da conduta de evacuação de fumos.
• A instalação deve permitir o fácil acesso à ficha de alimentação elétrica (ver LIGAÇÃO ELÉTRICA pág. 53).
• Para poder instalar mais aparelhos é necessário dimensionar corretamente a tomada de ar externa (ver
TOMADA DE AR EXTERNO pág. 46).
11.2 DIMENSÕES
LEAN PLUS

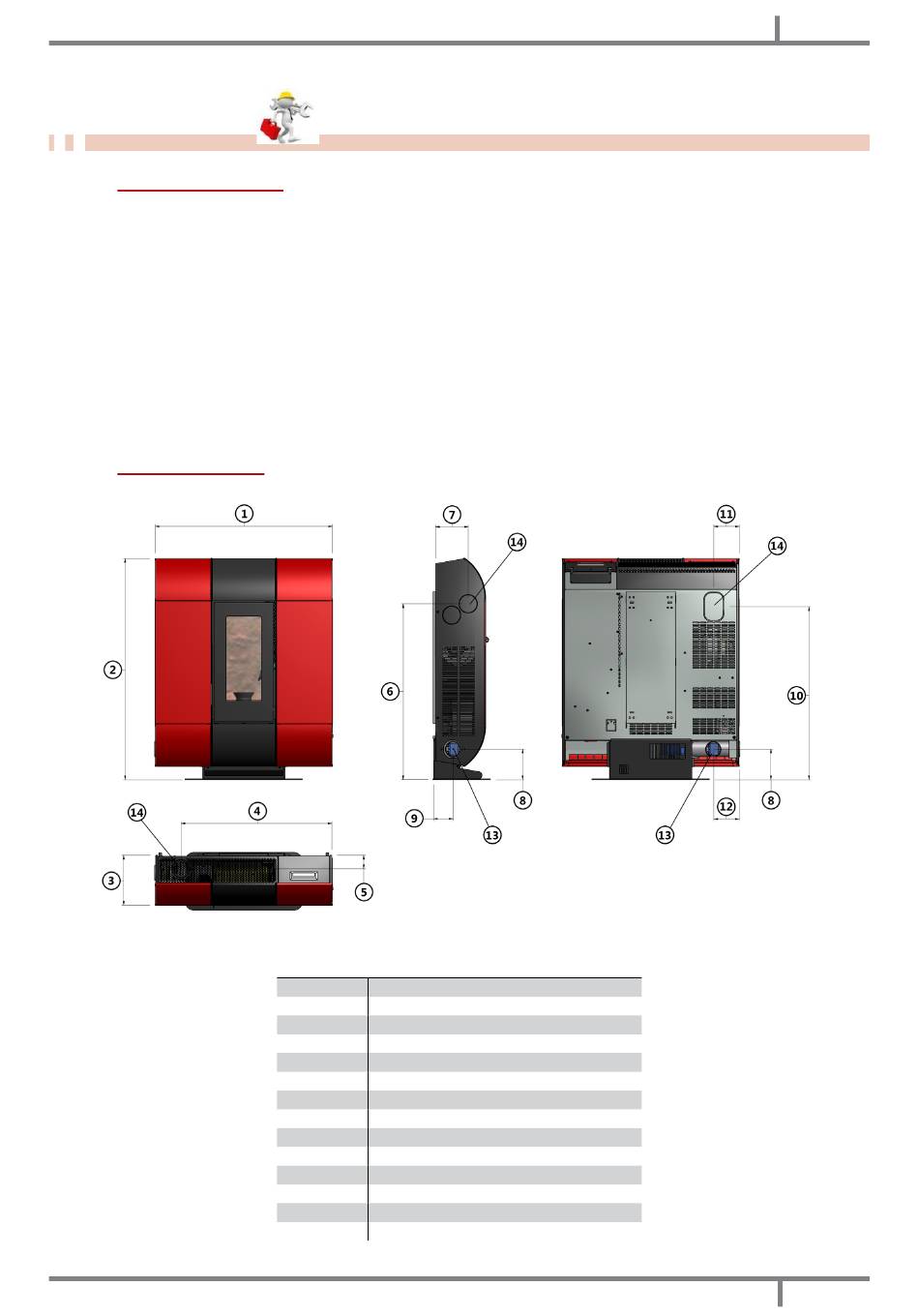

Fig. 11 - Dimensões gerais
LEGENDA Fig. 11 pág. 49
1
93,2 cm
2
116,6 cm
3
26,3 cm
4
86 cm
5
5,8 cm
6
92,7 cm
7
17,2 cm
8
16 cm
9
9,3 cm
10 91,2 cm
11
13,2 cm
12
13,2 cm
13
Saída ar quente d.8 cm
14
Descarga de fumos d.8 cm
