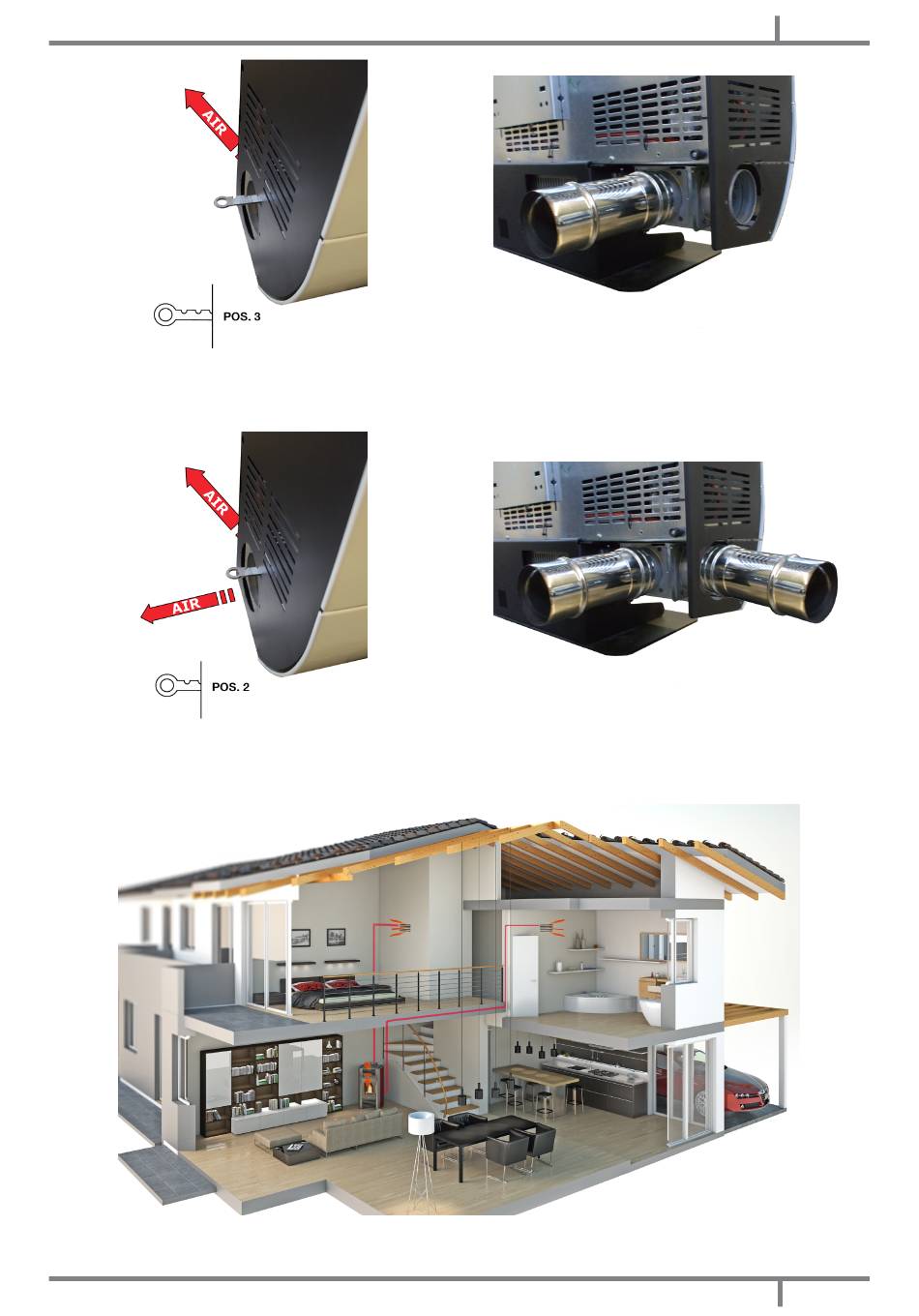

Fig. 27 - Posición de la palanca para desviar el aire: pos. 3
• Salida del aire caliente trasera: coloque la palanca en pos. 3 (véase Fig. 27 a pág. 19) y conecte el tubo
(véase Fig. 28 a pág. 19).
Fig. 29 - Posición de la palanca para desviar el aire: pos. 2
• Salida del aire caliente lateral y trasera: coloque la palanca en la pos. 2 (véase Fig. 29 a pág. 19) y conecte
el tubo (véase Fig. 30 a pág. 19). Para esta última solución el caudal de aire total se subdividirá en 2.
• Con la estufa sin canalización hay un caudal de aire variable de minimo 60 m
LEAN PLUS
Fig. 30 - Salida de aire caliente lateral y trasera
Fig. 31 - Ejemplo de canalización
Fig. 28 - Canalización posterior
/h hasta un máximo de 130
3
