Manual original

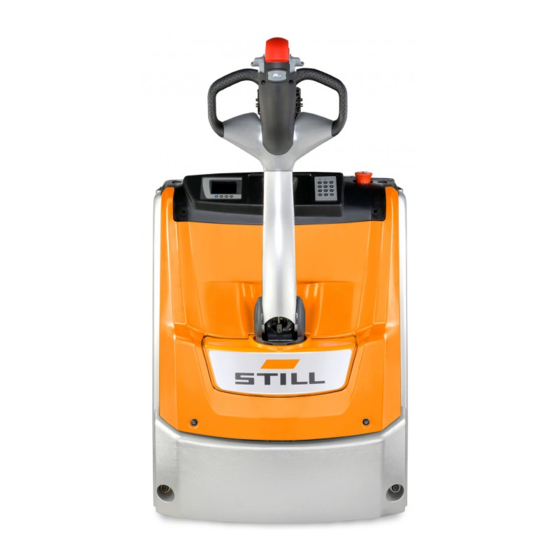

Transpaleta
EXH 25
EXH 30
0183 0184 2360 2361
11538011554 ES - 02/2021 - 08

Publicidad

Tabla de contenido
loading

Manuales relacionados para Still EXH 25

Resumen de contenidos para Still EXH 25

  • Página 1 Manual original Transpaleta EXH 25 EXH 30 0183 0184 2360 2361 11538011554 ES - 02/2021 - 08...
  • Página 3 Prefacio Dirección del fabricante y da-  tos de contacto STILL GmbH Berzeliusstraße 10 22113 Hamburgo, Alemania Tel. +49 (0) 40 7339-0 Fax: +49 (0) 40 7339-1622 Correo electrónico: info@still.de Página web: http://www.still.de 11538011554 ES - 02/2021 - 08...

  • Página 5: Tabla De Contenido

    Tabla de materias Introducción La carretilla industrial..........General .
  • Página 6 Tabla de materias Descripciones generales Descripción general ........... Vistas generales .
  • Página 7 Tabla de materias Funcionamiento de la opción FleetManager™ ......Descripción de la opción FleetManager ........Puesta en servicio de una carretilla equipada con FleetManager™...
  • Página 8 Tabla de materias Operaciones de mantenimiento que no requieren formación especial ....Solicitud de piezas de recambio y consumibles ....... Directrices de seguridad para el mantenimiento .

  • Página 9: Introducción

    Introducción...

  • Página 10: La Carretilla Industrial

    Introducción La carretilla industrial La carretilla industrial General La carretilla descrita en estas instrucciones de funcionamiento cumple la normativa y normas de seguridad aplicables. Si la carretilla se va a operar en vías públicas, debe cumplir la normativa nacional en práctica del país en la que se utiliza.

  • Página 11: Etiquetado Ce

    Introducción La carretilla industrial Etiquetado CE  El fabricante usa el etiquetado CE para indicar que la carretilla cumple las normas y regula- ciones válidas en el momento de su comercia- lización. La declaración de conformidad de la CE adjunta sirve a tal efecto. El etiquetado CE está...

  • Página 12: Declaración De Conformidad Ce

    Introducción Declaración de conformidad CE Declaración de conformidad Declaración STILL GmbH Berzeliusstrasse 10 22113 Hamburgo ALEMANIA Por la presente declaramos que la siguiente máquina de acuerdo con estas instrucciones de funciona- Carretilla industrial miento de acuerdo con estas instrucciones de funciona-...

  • Página 13: Etiqueta De Identificación

    Introducción Etiqueta de identificación Etiqueta de identificación  NOTA Indique el número de serie en todas las con- sultas técnicas. Modelo Fabricante Número de serie Año de fabricación Peso en vacío (sin batería) en kg Peso máximo de la batería Peso mínimo de la batería (para una batería de ion de litio, el peso del contenedor de lastre está...

  • Página 14: Requisitos De Diseño Ecológico Para Motores Eléctricos Y Variadores De Velocidad

    Dirección de Internet y código QR  Se puede acceder a la información en cual- quier momento pegando la dirección en https://m.still.de/vdma en un explorador Web o escaneando el código QR. Requisitos de diseño ecológi- co para motores eléctricos y...

  • Página 15: Catálogo De Piezas De Recambio

    Catálogo de piezas de recam-  El catálogo de piezas de recambio se puede descargar introduciendo la dirección https:// sparepartlist.still.eu en un navegador o esca- neando el código QR que se muestra en un lateral. Cuando abra la página web, introduzca la si- guiente contraseña: Spareparts24!

  • Página 16: Uso Correcto

    Introducción Uso correcto Uso correcto La carretilla descrita en estas instrucciones de La finalidad de obtener este tipo de permisos funcionamiento sirve para levantar, transpor- con antelación es limitar el peligro tanto como tar y apilar cargas. sea posible. La carretilla sólo debe utilizarse para la finali- La etiqueta de capacidad especifica la carga dad para la que se concibió, tal y como se máxima que se puede levantar.

  • Página 17: Uso No Autorizado

    Introducción Uso no autorizado Uso no autorizado Ningún peligro causado como consecuencia El transporte de personas está prohibido. de un uso no autorizado se convierte en res- La carretilla elevadora no debería utilizarse en ponsabilidad del operador o el conductor, ni zonas donde exista riesgo de incendio, explo- del fabricante.
  • Página 18 Introducción Desechado de componentes y baterías 11538011554 ES - 02/2021 - 08...

  • Página 19: Seguridad

    Seguridad...

  • Página 20: Normativa De Seguridad

    Seguridad Normativa de seguridad Normativa de seguridad Reciclaje de lubricantes, aceites y baterías Estas instrucciones de funcionamiento que se ● suministran con la carretilla, deben comuni- Riesgos residuales. ● carse a las personas adecuadas y, en concre- Se recomienda que el usuario y la persona a to, al personal responsable del mantenimiento cargo (empresario) tengan cuidado con res- y la conducción.

  • Página 21: Normas De Seguridad Para La Manipulación De Consumibles

    Seguridad Normas de seguridad para la manipulación de consumibles Normas de seguridad para la manipulación de consumibles Consumibles permitidos Consulte la tabla de datos de mantenimiento CUIDADO para ver las sustancias permitidas para el fun- Los consumibles pueden ser peligrosos. cionamiento.

  • Página 22: Líquido Hidráulico

    Seguridad Normas de seguridad para la manipulación de consumibles Líquido hidráulico CUIDADO ADVERTENCIA RELATIVA AL MEDIO AMBIENTE Cuando la carretilla elevadora está en funcionamiento, los líquidos hidráulicos están presurizados y son perjudiciales El líquido hidráulico es una sustancia contami- para la salud. nante del agua.

  • Página 23: Desechado De Consumibles

    Seguridad Normas de seguridad para la manipulación de consumibles – Deseche el ácido usado de batería de acuerdo con la normativa correspondiente. Desechado de consumibles Cualquier derrame de fluidos, como aceite ● hidráulico, líquido de frenos o aceite para ADVERTENCIA RELATIVA AL MEDIO AMBIENTE cajas de cambios, se debe empapar inme- diatamente con un producto aglutinante.

  • Página 24: Emisiones

    Seguridad Emisiones Emisiones Valores de emisión de ruido Calculados durante el ciclo de prueba realiza- do de acuerdo con la norma EN 12053. Nivel de presión acústica en el puesto de conducción Carretilla 60 dB (A) Incertidumbre ± 2,5 dB (A) NOTA Pueden producirse valores de emisión de rui- do más bajos o más altos cuando se usan ca-...

  • Página 25: Riesgos Residuales, Peligros Residuales

    Seguridad Riesgos residuales, peligros residuales Riesgos residuales, peligros residuales cies blandas o irregulares, o con mala visi- A pesar de todas las precauciones operativas bilidad, etc. y el cumplimiento de las normas y reglas, la posibilidad de riesgos adicionales al utilizar la Caída, vuelco, etc.

  • Página 26: Definición De Personas Responsables

    Seguridad Definición de personas responsables Definición de personas responsables Compañía usuaria La compañía usuaria es la persona física o ju- La compañía usuaria es responsable de la rídica que usa la carretilla o bajo cuya autori- programación y realización correcta de com- dad se usa la carretilla.
  • Página 27 Seguridad Definición de personas responsables que personas no autorizadas utilicen la carre- PELIGRO tilla. El uso de drogas, alcohol o medicamentos que afecten a la reacción reduce la capacidad de ma- Cuando se aleje de la carretilla, el conductor nejar la carretilla. deberá...

  • Página 28: Pruebas De Seguridad

     tras incidentes extraordinarios La compañía usuaria (consulte el capítulo «Definición de personas responsables») debe STILL GmbH Hamburg garantizar que un especialista compruebe la carretilla por lo menos una vez al año o des- Regelmäßige Prüfung pués de incidentes dignos de mención.

  • Página 29: Descripciones Generales

    Descripciones generales...

  • Página 30: Descripción General

    Descripciones generales Descripción general Descripción general Vistas generales Timón Rueda motriz Cubierta de la batería Compartimento técnico Cubierta de la toma del cargador externo Compartimento de la batería Soporte para documentación Brazos de carga Ruedas estabilizadoras Ruedas de carga 11538011554 ES - 02/2021 - 08...

  • Página 31: Compartimento Técnico

    Descripciones generales Descripción general Compartimento técnico Unidad de bomba Ruedas estabilizadoras Motor de tracción Rueda motriz Unidad de dirección ES30–24 Estabilizadores 11538011554 ES - 02/2021 - 08...

  • Página 32: Dispositivos De Funcionamiento Y Visualización

    Descripciones generales Dispositivos de funcionamiento y visualización Dispositivos de funcionamiento y visualización Puesto de conducción Botón de parada de emergencia Pantalla Llave electrónica o llave de conmutador Cubierta de la toma del cargador externo Conector de diagnóstico 11538011554 ES - 02/2021 - 08...

  • Página 33: Timón

    Descripciones generales Dispositivos de funcionamiento y visualización Timón Bocina Conmutador de transmisión Elevación de los brazos de carga Dispositivo anticolisión Bajada de los brazos de carga Botón de velocidad lenta Mango 11538011554 ES - 02/2021 - 08...

  • Página 34: Dispositivo De Indicación Y Manejo

    Descripciones generales Dispositivos de funcionamiento y visualización Dispositivo de indicación y manejo Testigo de presencia del operador (según el Menú de código de error modelo de la carretilla) Menú de ajustes Testigo de carga de la batería Menú de estado de la carretilla Testigo de temperatura Indicación del tiempo de funcionamiento de Testigo de ajustes...

  • Página 35: Llave Electrónica (Opcional)

    Descripciones generales Dispositivos de funcionamiento y visualización Llave electrónica (opcional) Encender (modo de funcionamiento) Error de tecla o código incorrecto Apagar y código de espera Tiempo de retardo del apagado automático Modo de programación activado Funcionamiento Intro Estado de los LED Comentarios ○...
  • Página 36 Descripciones generales Dispositivos de funcionamiento y visualización PROGRAMACIÓN (sólo con el vehículo apagado (2)) Modificación de ○ rojo apagado● verde * * 9 * 1 2 3 4 5 códigos del admi- intermitente (2) (código 6 7 8 n.º nistrador aceptado) Para volver a activar el código inicial del admi-...

  • Página 37: Marcas

    Descripciones generales Marcas Marcas Etiquetas Etiqueta de identificación Etiqueta de eslinga. Consulte las instruccio- Etiqueta de peligro por electricidad: Consul- nes de funcionamiento te las instrucciones de funcionamiento Etiqueta de cámara frigorífica Etiqueta de instrucciones sobre peligros. Etiqueta de siguiente inspección Consulte las instrucciones de funcionamien- Etiqueta de instrucciones sobre peligros.

  • Página 38: Número De Serie

    Descripciones generales Marcas Número de serie  xx xxxx x xxxxx NOTA Indique el número de serie en todas las con- sultas técnicas. El número de serie contiene la siguiente infor- mación: 1 Lugar de producción 2 Tipo 3 Año de fabricación 4 Número de fabricación 7090_921-004 11538011554 ES - 02/2021 - 08...

  • Página 40: Descripción Técnica

    ● timón Unidad de bomba de 1,5 kW (modelos ● Freno de estacionamiento electromagnéti- ● EXH 25) y unidad de bomba de 2,2 kW co, aplicado cuando se corta la alimenta- (modelos EXH 30) ción Baterías Puesto de conducción La alimentación eléctrica se suministra me- El timón agrupa funciones de control: direc-...
  • Página 41 Descripción técnica Equipo disponible de serie o como op- Batería de ion de litio ● Velocidad lenta (Creep Speed) ciones adicionales: ● Sistema de recarga central ● Que se puede añadir a la carretilla: Cámara frigorífica (-35 °C) ● Ruedas de carga: ruedas sencillas o plata- ●...

  • Página 42: Lista De Comprobaciones Previas A La Puesta En Marcha

    Lista de comprobaciones previas a la puesta en marcha Lista de comprobaciones previas a la puesta en marcha – Las vías de rodillos deben estar revestidas CUIDADO de una capa visible de grasa. Los daños u otras anomalías de la carretilla o los ac- –...
  • Página 43 Arranque – Tire del conmutador de parada de emer-  gencia (1) hasta la posición superior. – Gire la llave de conmutador (2) o introduzca el PIN en la pantalla de la llave electrónica y arranque la carretilla. La pantalla (3) se enciende. El freno se desacopla automáticamente.

  • Página 44: Comprobaciones Y Medidas Antes De La Puesta En Servicio

    Comprobaciones y medidas antes de la puesta en servicio Comprobaciones y medidas antes de la puesta en servicio Comprobación del dispositivo de seguridad anticolisión Función de seguridad anticolisión La máquina se mueve hacia el lado contrario si se pulsa el botón anticolisión (2). Si se está...

  • Página 45: Comprobación De La Parada De Emergencia

    Comprobaciones y medidas antes de la puesta en servicio Comprobación de la parada de  emergencia Para comprobar el funcionamiento del conmu- tador de parada de emergencia, realice estos pasos: – Ponga en marcha la carretilla. – Conduzca la carretilla. –...

  • Página 46: Comprobación De La Bocina

    Comprobaciones y medidas antes de la puesta en servicio Comprobación de la bocina  – Pulse el botón de la bocina (5) situado en la parte superior de la lanza. – Suena la bocina. 11538011554 ES - 02/2021 - 08...

  • Página 47: Instrucciones De Funcionamiento De La Carretilla

    Instrucciones de funcionamiento de la carretilla Instrucciones de funcionamiento de la carretilla Las carretillas están diseñadas para uso en Para cualquier otro uso distinto a los especifi- interiores y exteriores con entornos no peligro- cados anteriormente, póngase en contacto sos. La temperatura debe estar entre -10 °C y con el Centro de servicio postventa.
  • Página 48 Instrucciones de funcionamiento de la carretilla CUIDADO ATENCIÓN Pautas de seguridad en la conducción: Peligro de lesiones – El conductor debe reducir la velocidad al conducir Antes de utilizar el acceso lateral de la carretilla, en curvas y al entrar en pasos estrechos. compruebe que la batería está...

  • Página 49: Uso Del Dispositivo De Indicación Y Manejo

    Uso del dispositivo de indicación y manejo Uso del dispositivo de indicación y manejo Botones de selección  El operador selecciona los menús usando los cuatro botones de selección: El botón Blue Q (1) para seleccionar el ● modo Blue Q, el modo liebre o el modo tor- tuga El botón de flecha hacia la izquierda (2) ●...
  • Página 50 Uso del dispositivo de indicación y manejo Se pueden mostrar dos advertencias distintas si la carga de la batería es insuficiente: 1) Carga restante inferior al 25 %: los ico- ● nos (3) y (4) parpadean y suena un pitido. Aparece un mensaje de advertencia en el icono (4) y permanece activo hasta que la batería se carga.
  • Página 51 Uso del dispositivo de indicación y manejo Indicador de actividad  El testigo de actividad (1) parpadea constan- temente mientras la carretilla está en funcio- namiento. Cuando el indicador está apagado, la unidad de visualización se bloquea o congela. Se muestra una advertencia en la pantalla.
  • Página 52 Uso del dispositivo de indicación y manejo Menú de códigos de error  Es posible acceder a los mensajes de error que perturban el funcionamiento de la carreti- lla. – Seleccione el menú de mensajes de error (1) El operador puede acceder a los códigos de error.

  • Página 53: Pautas De Seguridad En La Conducción

    Pautas de seguridad en la conducción Pautas de seguridad en la conducción Comportamiento en la conducción Nunca se siente en el tablero de instrumen- ● tos para conducir la carretilla. Los operadores deben obedecer las mismas La carretilla no se debe usar como una es- ●...

  • Página 54: Conducción

    Conducción Conducción Definición de direcciones  En una transpaleta con modo peatón, las di- recciones convencionales son las siguientes: Desplazamiento hacia delante (1): en senti- ● do del timón Desplazamiento marcha atrás (2): en senti- ● do de los brazos de carga La carga se sitúa en la parte trasera.

  • Página 55: Dirección

    Conducción – Con el pulgar, pulse la parte inferior (1) del  conmutador de transmisión (3). – La velocidad aumenta con el movimiento del conmutador de transmisión. – Al soltar el conmutador de transmisión, la carretilla frena eléctricamente. Desplazamiento marcha atrás –...

  • Página 56: Frenado

    Conducción Para girar la carretilla, proceda como se indica a continuación: – Al girar el timón hacia la derecha, la carreti-  lla gira hacia la izquierda en el sentido de la marcha hacia delante (1). – Al girar el timón hacia la izquierda, la carre- tilla gira hacia la derecha en el sentido de la marcha hacia delante (2).

  • Página 57: Bocina

    Conducción Frenado mediante la inversión de la di-  rección de transmisión El frenado puede conseguirse invirtiendo la di- rección de transmisión: – Mueva el conmutador de transmisión (1) o (2) en sentido contrario hasta que la carreti- lla se pare. Frenado mediante la liberación del con- mutador de transmisión El frenado puede conseguirse soltando el con-...

  • Página 58: Programa De Conducción

    Conducción Programa de conducción  El testigo (1) está encendido durante el fun- cionamiento de la carretilla. La forma del testi- go indica el programa seleccionado. La carretilla elevadora está equipada con tres programas de conducción diferentes: Modo liebre (3) ●...

  • Página 59: Función De Velocidad Lenta

    Conducción Estas velocidades diferentes pueden ajustar- se. Póngase en contacto con el Centro de ser- vicio postventa para modificarlas. Función de velocidad lenta  Esta función permite maniobrar la carretilla en espacios reducidos. La lanza permanece en posición vertical. – Pulse el botón de velocidad lenta (1) (icono de la tortuga) en la lanza.

  • Página 60: Uso De La Carretilla En Una Pendiente

    Conducción Uso de la carretilla en una pendien- NOTA No se recomienda usar de manera incorrecta la carretilla en pendientes. Provoca que el mo- tor de tracción, los frenos y la batería sufran tensiones. Hay que acercarse a las pendientes con cui- dado: No intente nunca subir una pendiente cuyo ●...
  • Página 61 Conducción Bajada de pendientes  Baje siempre las pendientes hacia delante. La carga está orientada en sentido ascendente. NOTA Sin carga, se recomienda bajar la pendiente hacia delante. En cualquier caso, debe desplazarse a muy baja velocidad y frenar gradualmente. PELIGRO Peligro de muerte y riesgo de daños importantes en el equipo...

  • Página 62: Funcionamiento De La Opción Fleetmanager

    Funcionamiento de la opción FleetManager™ Funcionamiento de la opción FleetManager™ Descripción de la opción FleetManager La opción le permite que FleetManager con- GSM: Sistema global de comunicaciones trole el acceso a la carretilla. La opción consta móviles de un sistema de administrador de flotas. Sensor de impactos Puede acceder al sistema: Mediante un teclado...

  • Página 63: Puesta En Servicio De Una Carretilla Equipada Con Fleetmanager

    Funcionamiento de la opción FleetManager™ Puesta en servicio de una carretilla equipada con FleetManager™ Puesta en servicio de una carretilla  equipada con un teclado o una llave electrónica – Gire la llave de contacto y arranque la ca- rretilla. –...

  • Página 64: Opción Fleetmanager™: Código De Colores Para Los Led

    Funcionamiento de la opción FleetManager™ Opción FleetManager™: código de colores para los LED Los LED pueden tener diferentes estados y colores. A continuación se muestra la lista de los mensajes más comunes y sus significa- dos. Anomalía Causa Solución Estado del LED Transmisor de señales LED 1...
  • Página 65 Funcionamiento de la opción FleetManager™ Anomalía Causa Solución Estado del LED Transmisor de señales LED 1 LED 2 Existen varias causas posibles: - El dispositivo de lectura o teclado no es accesible Póngase en con- Suena un tono de Destella rápida- Destella rápida- - El módulo de tacto con el Cen-...

  • Página 66: Desconexión De Una Carretilla Equipada Con La Opción Fleetmanager

    Funcionamiento de la opción FleetManager™ Desconexión de una carretilla equi- pada con la opción FleetManager™ NOTA Los operadores no deben cerrar la sesión de forma intencionada durante la conducción. CUIDADO El acceso a la carretilla debe estar desactivado. No se permite que usuarios no autorizados usen la carretilla.
  • Página 67 Funcionamiento de la opción FleetManager™ Desconexión de una carretilla equipada  con un dispositivo de lectura RFID – Estacione la carretilla en un lugar seguro. – Coloque brevemente la tarjeta RFID o el transpondedor RFID (4) delante del disposi- tivo de lectura (3). El LED (1) se ilumina durante un segundo (co- lor rojo).

  • Página 68: Transporte De Cargas

    Transporte de cargas Transporte de cargas Normas de seguridad para la mani-  pulación de cargas CUIDADO Siga exactamente estas instrucciones antes de reco- ger una carga. Nunca toque o permanezca al lado de piezas en movimiento de la carretilla (como dis- positivos de elevación, dispositivos de empuje, insta- laciones de trabajo o dispositivos de recogida de car- gas).

  • Página 69: Transporte De Palés O De Otros Contenedores

    Transporte de cargas Transporte de palés o de otros con-  tenedores Como norma general, las unidades de carga deben transportarse de una en una (por ejem- plo, los palés). Sólo se autoriza transportar más de una unidad de carga al mismo tiempo: cuando se cumplen las condiciones previas ●...

  • Página 70: Elevación Y Bajada De Los Brazos De Carga

    Transporte de cargas Elevación y bajada de los brazos de  carga NOTA Mantenga las manos en el timón al elevar o bajar los brazos de carga. Elevación de los brazos de carga: – Pulse el botón de control (1). Los brazos de carga se elevan.

  • Página 71: Manipulación De La Carga

    Transporte de cargas Manipulación de la carga CUIDADO Peligro de aplastamiento de los pies Lleve calzado de seguridad. CUIDADO Disposición de las cargas No toque cargas adyacentes o cargas colocadas en los laterales o delante de la carga que se vaya a ma- nipular.
  • Página 72 Transporte de cargas – Eleve los brazos de carga unos pocos cen- tímetros para levantar la carga. – Retire con cuidado la carga en línea recta. Transporte de una carga  Tenga en cuenta las siguientes recomenda- ciones: Conduzca hacia delante para tener una ●...
  • Página 73 Transporte de cargas Antes de salir de la carretilla NOTA Pare siempre la carretilla en un lugar nivelado lejos de vías de tránsito. Proceda como se indica a continuación: – Baje los brazos de carga a la posición baja- – Apague el contacto (llave normal o llave electrónica).

  • Página 74: Uso En Cámara Frigorífica (Opcional)

    Uso en cámara frigorífica (opcional) Uso en cámara frigorífica (op-  cional) ATENCIÓN Si se utilizan en condiciones extremas, las carretillas estándar corren el riesgo de experimentar daños sig- nificativos. Sólo las carretillas con la opción de cámara frigorífi- ca pueden utilizarse en cámaras frigoríficas. Se debe utilizar aceite específico diseñado para cámaras fri- goríficas.
  • Página 75 Uso en cámara frigorífica (opcional) PELIGRO Si la condensación se congela en la cámara frigorí- fica, queda prohibido utilizar las piezas atascadas. Esto podría causar daños permanentes a la carreti- lla. Estacionamiento La carretilla debe estacionarse fuera de la cá- mara frigorífica.

  • Página 76: Antes De Salir De La Carretilla

    Antes de salir de la carretilla Antes de salir de la carretilla – Seleccione una ubicación segura y nivela- – Retire la llave de contacto. PELIGRO – Deposite la carga y baje completamente los brazos de carga. Peligro de lesiones. Está...

  • Página 77: Manipulación De La Batería

    Manipulación de la batería Manipulación de la batería Tipo de batería Las carretillas pueden estar equipadas con di- ferentes tipos de batería. Respete la informa- ción indicada en la placa del tipo de batería, así como sus características. CUIDADO El peso y las dimensiones de la batería afectan a la estabilidad de la carretilla.

  • Página 78: Apertura Y Cierre De La Cubierta De La Batería

    Manipulación de la batería Estacionamiento seguro de la carretilla Si se está trabajando en la batería, la carretilla debe estar estacionada de forma segura. Sólo se puede volver a arrancar la carretilla una vez que las cubiertas y los conectores se ha- yan colocado en su posición de funcionamien- Apertura y cierre de la cubierta de ...

  • Página 79: Carga De La Batería Con Un Cargador Externo

    Manipulación de la batería Carga de la batería con un carga- dor externo ATENCIÓN Las descargas profundas pueden dañar la batería. – Cargue la batería inmediatamente. La toma fija de la carretilla (1) está situada en- cima de la batería y bajo la cubierta. –...
  • Página 80 Manipulación de la batería CUIDADO Durante la carga de la batería, se liberan gases ex- plosivos. – Asegúrese de que el área esté bien ventilada. – Asegúrese de que la cubierta de la batería perma- nece abierta mientras se carga la batería. 11538011554 ES - 02/2021 - 08...

  • Página 81: Cargador De A Bordo

    Manipulación de la batería Cargador de a bordo Precauciones de instalación y utiliza- ATENCIÓN ción Si el cable de red eléctrica está dañado, pueden pro- ducirse descargas eléctricas y quemaduras. El cargador de a bordo permite realizar cargas sin necesidad de una sala de carga de bate- Estacione la carretilla muy cerca de la toma de red eléctrica montada en la pared para evitar tensar el rías.

  • Página 82: Uso Del Cargador De A Bordo

    Manipulación de la batería 48 horas después del final de la carga ante- Si el período de interrupción es superior a rior, a fin de compensar la autodescarga. 13 minutos (la carretilla podría haberse usa- do), se inicia un ciclo de carga completo. Recarga parcial Protección temporal El cargador se adapta automáticamente a la...
  • Página 83 Manipulación de la batería CUIDADO Una batería produce gases explosivos durante la carga. – Asegúrese de que la zona esté bien ventilada. – Asegúrese de que la cubierta de la batería perma- nece abierta mientras se carga la batería. El cargador de a bordo sirve para recargar la batería.

  • Página 84: Ajuste Del Cargador De A Bordo

    Manipulación de la batería Fase LED verde LED rojo Polaridad de la batería in- Apagado Apagado vertida Selector en Intermitente Intermitente punto muerto ATENCIÓN Peligro de desperfectos en la batería Está terminantemente prohibido utilizar un cargador de a bordo distinto del recomendado. ATENCIÓN Existe el riesgo de que se dañe el cable de la red eléctrica debido a la manipulación frecuente por par-...

  • Página 85: Cambio De La Batería De Acceso Vertical

    Manipulación de la batería ATENCIÓN Peligro de dañar la batería prematuramente. Asegúrese de que los ajustes del cargador corres- pondan al tipo de batería. Si se cambia la batería, asegúrese de que los ajus- tes corresponden al tipo de batería. Las cuatro líneas gruesas indican las cuatro curvas de carga: batería de plomo-ácido abierta con una ca-...

  • Página 86: Cambio De La Batería De Acceso Lateral

    Manipulación de la batería – Ate los ganchos de la eslinga al comparti-  mento de la batería. NOTA Se recomienda fijar con ganchos. – Levante la batería. – Sustituya la batería. – Coloque la nueva batería en el chasis. –...
  • Página 87 Manipulación de la batería – Pulse el conmutador de parada de emer- gencia. – Abra la cubierta de la batería. – Desconecte el conector de la batería. – Coloque el conector en las celdas de la ba- tería. – Desbloquee la puerta que no está sujeta a ...
  • Página 88 Manipulación de la batería – Accione y tire del mango de bloqueo (2) en  el sentido indicado por la flecha. – Levante la barra de bloqueo (3) hasta que  la batería esté suelta. 11538011554 ES - 02/2021 - 08...
  • Página 89 Manipulación de la batería – Extraiga la batería y colóquela en la carreti-  lla con rodillos de extracción o bastidor de rodillos – Sustituya la batería. Retire la batería des- cargada y coloque una batería cargada en el bastidor de rodillos. –...
  • Página 90 Manipulación de la batería – Pulse hasta que oiga un clic. La batería es-  tá correctamente instalada. CUIDADO Peligro de lesiones Asegúrese de que la batería está en la posición final y que el gancho sujeta la batería correctamente. PELIGRO Peligro de lesiones La batería se ha colocado correctamente, pero toda-...
  • Página 91 Manipulación de la batería – Baje el pestillo de la puerta del comparti-  mento de la batería (si se selecciona esta opción). Se debe bloquear la puerta que no está sujeta a un lado de la batería. – Vuelva a montar la cubierta de la batería. –...

  • Página 92: Manejo De La Carretilla En Una Emergencia

    Manejo de la carretilla en una emergencia Manejo de la carretilla en una emergencia Procedimiento de remolque de la carretilla No se puede remolcar la carretilla sin función eléctrica. El freno electromagnético se mantie- ne cerrado. El remolque la carretilla está autorizado con una conexión rígida (barra de remolque) si ya no es posible frenar la carretilla que se va a remolcar.
  • Página 93 Manejo de la carretilla en una emergencia – Después de remolcarla, coloque unos cal-  zos en la carretilla para evitar que se mue- – Para restablecer el funcionamiento del fre- no, desatornille y extraiga los dos tornillos (1). – Vuelva a colocar las cubiertas. CUIDADO Es fundamental que las cubiertas se vuelvan a colo- car correctamente antes de utilizar la máquina.

  • Página 94: Manejo De La Carretilla En Situaciones Específicas

    Manejo de la carretilla en situaciones específicas Manejo de la carretilla en situaciones específicas Suspensión de la carretilla con es-  lingas PELIGRO Peligro de caída de la carretilla Use únicamente eslingas y un elevador de calidad suficiente. Compruebe el peso de la máquina (inclui- da la batería) para elegir un dispositivo adecuado.

  • Página 95: Elevación De La Carretilla

    Manejo de la carretilla en situaciones específicas Elevación de la carretilla  PELIGRO Peligro de balanceo La elevación de la carretilla debe realizarse con cui- dado. Para realizar algunos trabajos, es necesario elevar la carretilla. – Eleve los brazos de carga. –...

  • Página 96: Transporte De La Máquina

    Manejo de la carretilla en situaciones específicas Por lo general, las carretillas se transportan modo siguiente: Consulte el capítulo 4 de por carretera o por ferrocarril. suspensión de la carretilla. La carretilla debe protegerse adecuadamente PELIGRO de las condiciones meteorológicas durante su transporte y almacenamiento.

  • Página 97: Mantenimiento

    Mantenimiento...

  • Página 98: Información General De Mantenimiento

    Mantenimiento Información general de mantenimiento Información general de mantenimiento Información general Las siguientes instrucciones contienen toda la información necesaria para realizar las tareas de mantenimiento de la carretilla. Lleve a ca- bo las diversas tareas de mantenimiento de acuerdo con el plan de mantenimiento. De es- te modo, se garantiza la fiabilidad y el buen funcionamiento de la carretilla y la validez de la garantía.

  • Página 99: Formación Y Cualificación Del Personal De Servicio Y Mantenimiento

    Mantenimiento Información general de mantenimiento Formación y cualificación del personal de servicio y mantenimiento El mantenimiento de la carretilla sólo lo puede sa. La seguridad es el único factor determi- llevar a cabo personal cualificado y autoriza- nante. La persona responsable de llevar a cabo la La inspección anual para prevenir accidentes inspección debe tener el conocimiento y la ex- en el trabajo la debe llevar a cabo una perso-...

  • Página 100: Directrices De Seguridad Para El Mantenimiento

    Mantenimiento Directrices de seguridad para el mantenimiento Directrices de seguridad para el mantenimiento Medidas de servicio y mantenimiento Para evitar accidentes durante las operacio- – Asegúrese de que no exista ningún riesgo nes de servicio y mantenimiento, tome todas de que la carretilla se mueva o se ponga en las medidas de seguridad necesarias.

  • Página 101: Datos Técnicos Para La Inspección Y El Mantenimiento

    Mantenimiento Datos técnicos para la inspección y el mantenimiento Datos técnicos para la inspección y el mantenimiento Valores de capacidades y Montaje Consumibles y lubricantes ajuste Sistema hidráulico Aceite hidráulico Aceite del engranaje de trans- Engranaje de transmisión 1,1 l misión Motor de tracción (1,5 kW) Fusible 1F1...

  • Página 102: Lubricantes Recomendados

    Mantenimiento Lubricantes recomendados Lubricantes recomendados Aceite del engranaje de transmisión PELIGRO Productos tóxicos. Aceite recomendado: Los aceites y otros consumibles son productos tóxi- CLP PG220 DIN 51 517–3 cos. Es conveniente manipularlos y usarlos con el máximo cuidado. Bote de aerosol para cadenas Aceite hidráulico Spray para cadena estándar A167.

  • Página 103: Acceso Al Compartimento Técnico

    Mantenimiento Acceso al compartimento técnico Acceso al compartimento téc- nico CUIDADO Peligro de lesiones. Antes de retirar nada, apague el contacto y pulse el botón de parada de emergencia. Para acceder al compartimento técnico, es necesario levantar la cubierta superior (1) y retirar la cubierta delantera (2).

  • Página 104: Plan De Mantenimiento Tras 1000 Horas

    Mantenimiento Plan de mantenimiento tras 1000 horas Plan de mantenimiento tras 1000 horas Según la aplicación, las condiciones ambientales y el estilo de conducción, se deberán llevar a cabo los siguientes procedimientos cada 1000, 2000, 3000, 4000, 6000, 7000, 8000 y 9000 ho- Preparación Limpie la carretilla Compruebe los códigos de error mediante la herramienta de diagnóstico...

  • Página 105: Plan De Mantenimiento Después De 10 000 Horas

    Mantenimiento Plan de mantenimiento después de 10 000 horas Plan de mantenimiento después de 10 000 horas En función de la aplicación, las condiciones ambientales y el estilo de conducción, se deberán llevar a cabo los siguientes procedimientos cada 10 000 horas Información Realice todas las operaciones del mantenimiento de las 1000 horas Realice todas las operaciones del mantenimiento de las 5000 horas...

  • Página 106: Chasis, Carrocería Y Accesorios

    Mantenimiento Chasis, carrocería y accesorios Chasis, carrocería y accesorios Limpieza de la carretilla Instrucciones de limpieza – Estacione la carretilla. – Pulse el conmutador de parada de emer- gencia. ATENCIÓN Peligro de descarga eléctrica Siempre debe desconectarse la batería durante los procedimientos de limpieza.
  • Página 107 Mantenimiento Chasis, carrocería y accesorios Limpieza de las instalaciones eléctricas CUIDADO Peligro de descarga eléctrica No exponga directamente a un chorro ningún siste- ma eléctrico (sobre todo los motores). NOTA Utilice solamente productos de limpieza en ● seco. No quite las cubiertas. ●...

  • Página 108: Información General Sobre El Mantenimiento De La Batería

    Mantenimiento Chasis, carrocería y accesorios Información general sobre el mantenimiento de la batería PELIGRO NOTA Peligro de lesiones Los indicadores de descarga utilizados para ● Antes de llevar a cabo cualquier operación en la ins- comprobar la batería también deben ser talación eléctrica, apague el suministro eléctrico de apropiados para el tipo de batería.

  • Página 109: Comprobación Del Estado De Los Brazos De Carga

    Mantenimiento Chasis, carrocería y accesorios Comprobación del estado de los  brazos de carga – Compruebe que los brazos de carga (1) no muestren señales de deformación, grietas, desgaste grave ni fisuras. ATENCIÓN Daños en la carretilla Si el soporte está dañado, debe sustituirse en el Centro de servicio postventa.

  • Página 110: Dirección Y Ruedas

    Mantenimiento Dirección y ruedas Dirección y ruedas Limpieza del engranaje del piñón  del motor de accionamiento de la dirección – Inmovilice la carretilla. – Baje los brazos de carga. – Apague el contacto y quite la llave. – Pulse el conmutador de parada de emer- gencia.

  • Página 111: Comprobación Del Estado De Las Ruedas

    Mantenimiento Dirección y ruedas Comprobación del estado de las  ruedas – Eleve la carretilla hasta que las ruedas de- jen de tocar el suelo. – Compruebe que las ruedas giran libremente y quite cualquier objeto que pueda evitar que giren o que pueda obstruirlas. ATENCIÓN Peligro de desperfectos en las ruedas Para evitar cualquier peligro de desperfectos en los...

  • Página 112: Equipo Eléctrico

    Mantenimiento Equipo eléctrico Equipo eléctrico Limpieza de componentes eléctri-  cos con aire comprimido ATENCIÓN Peligro de descarga eléctrica Desconecte siempre el conector de la batería antes de trabajar con componentes eléctricos. – Pulse el conmutador de parada de emer- gencia.

  • Página 113: Comprobación Del Nivel De Ácido De La Batería Y Densidad Del Electrolito

    Mantenimiento Equipo eléctrico Comprobación del nivel de ácido de  la batería y densidad del electrolito CUIDADO El electrolito (ácido sulfúrico diluido) es venenoso y corrosivo. – Lleve siempre equipo de protección apropiado (guantes de seguridad, gafas industriales) al tra- bajar con una batería.

  • Página 114: Comprobación Del Estado De Los Cables, Los Terminales Y El Conector De La Batería

    Mantenimiento Equipo eléctrico Comprobación del estado de los ca-  bles, los terminales y el conector de la batería – Compruebe que el aislamiento del cable no esté dañado. – Compruebe que no haya señales de acu- mulación de calor en las conexiones. –...

  • Página 115: Sistemas Hidráulicos

    Mantenimiento Sistemas hidráulicos Sistemas hidráulicos Comprobación de fugas en el siste-  ma hidráulico – Apague la carretilla y desconecte el conec- tor de la batería. – Quite la cubierta del compartimento técnico. – Examine el sistema hidráulico: tuberías, tu- bos flexibles y conexiones entre la unidad de la bomba y los cilindros.

  • Página 116: Comprobación De Fugas En El Sistema Hidráulico Del Estabilizador Controlado

    Mantenimiento Sistemas hidráulicos – Quite la cubierta del compartimento técnico.  Para garantizar el correcto funcionamiento de las funciones de la carretilla, el nivel de aceite debe estar entre las marcas de mínimo (3) y máximo (2) del depósito. – Quite el tapón (1). Si necesario, llene a tra- vés de la abertura.

  • Página 117: Comprobación Del Nivel De Aceite Del Circuito Del Estabilizador Controlado

    Mantenimiento Sistemas hidráulicos – Vuelva a montar la cubierta del comparti- mento técnico. – Ponga de nuevo la carretilla en servicio. En caso de producirse una fuga, póngase en contacto con el Centro de servicio postventa. Comprobación del nivel de aceite ...

  • Página 118: Almacenamiento Y Retirada De Servicio

    Mantenimiento Almacenamiento y retirada de servicio Almacenamiento y retirada de servicio Almacenamiento de la carretilla Se deben tomar precauciones si la carretilla Consulte al departamento de mantenimiento no se va a usar durante un período de tiempo para obtener más información sobre medidas considerablemente prolongado.

  • Página 119: Retirada Del Servicio Definitiva De La Carretilla (Destrucción)

    Mantenimiento Almacenamiento y retirada de servicio Retirada del servicio definitiva de la carretilla (destrucción) Al desechar la carretilla, es necesario: – Desmontar y extraer los distintos compo- nentes y piezas de la carretilla (cubiertas, batería, cadenas, motores, etc.) – Clasificar los componentes por tipos: tubos, componentes de goma, lubricantes, piezas de aluminio, hierro, etc.
  • Página 120 Mantenimiento Almacenamiento y retirada de servicio 11538011554 ES - 02/2021 - 08...

  • Página 121: Especificaciones Técnicas

    Especificaciones técnicas...

  • Página 122: Hoja De Datos Exh

    Especificaciones técnicas Hoja de datos EXH Hoja de datos EXH 11538011554 ES - 02/2021 - 08...
  • Página 123 Especificaciones técnicas Hoja de datos EXH DESCRIPCIÓN 1.1 Fabricante STILL 1.2 Tipo de modelo EXH 25 EXH 30 Método de propulsión: batería, diésel, gasolina, LPG, alimentación de la red Batería eléctrica Modo de conducción: manual, peatón, De pie de pie, sentado, recogida de pedidos Q (kg 1.5 Capacidad nominal...
  • Página 124 Especificaciones técnicas Hoja de datos EXH DIMENSIONES EXH 25 EXH 30 4.4 Elevación (±5 mm) (mm) Altura del timón en la posición de con- h14 ( 740/1230 ducción, mín./máx. (±5 mm) Altura en los extremos de los brazos h13 ( 4.15...
  • Página 125 0,572 con el ciclo VDI estandarizado 6.7 Rendimiento 6.8 Consumo de energía en rendimiento 0,943 1,049 VARIOS EXH 25 EXH 30 8.1 Control de velocidad (controlador CA) Nivel de ruido para el operador de la 10.7 dB (A) carretilla (±2,5) Vibraciones transmitidas al operador m/s²...
  • Página 126 Especificaciones técnicas Hoja de datos EXH 11538011554 ES - 02/2021 - 08...
  • Página 127 Índice Comprobación del estado de los brazos de carga......101 Acceso al compartimento técnico..Comprobación del nivel de aceite del cir- Aceites.
  • Página 128 Índice Especialista......Estabilidad......17 Limpieza de la carretilla.
  • Página 129 Índice Símbolos usados..... 9 Unidad de visualización Sistema de transmisión....32 Advertencias.
  • Página 132 STILL GmbH 11538011554 ES - 02/2021 - 08...

Este manual también es adecuado para:

Exh 300183018423602361

Tabla de contenido
