※ご使用前にこの説明書を良くお読みになり十分に理解してください。
Before commencing assembly, please read these instructions thoroughly!

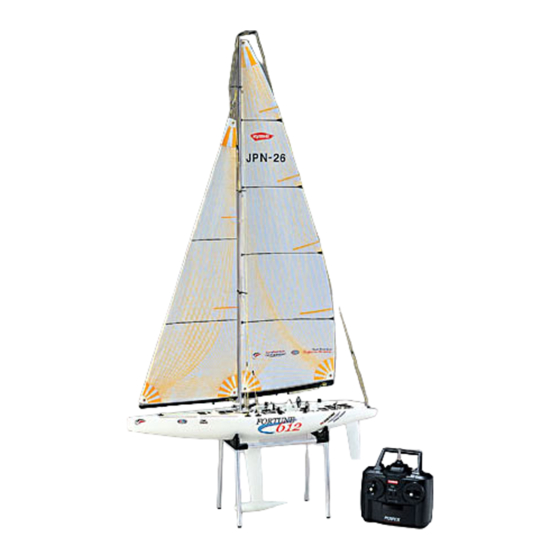

RADIO CONTROLLED SAILING YACHT
FORTUNE 612
安全のための注意事項
この無線操縦模型は玩具ではありません!
●この商品は高い性能を発揮するように設計されています。
組立てに不慣れな方は、模型を良く知っている人にアド
バイスを受け確実に組立ててください。
●小さい部品があるので、組立て作業は、幼児の手がとど
かない所で必ず行ってください。
●動かして楽しむ場所は万一の事故を考えて、安全を確認
してから責任をもってお楽しみください。
●組立てた後も、説明書がいつでも見られるように大切に
保管してください。
※製品改良のため、予告なく仕様を変更する場合があります。 SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE.
© 2001 KYOSHO／禁無断転載複製
LENGTH : 612 mm
LENGTH : 612 mm
ラジオコントロール セーリング ヨット
INSTRUCTION MANUAL
目次
INDEX
● キットの他にそろえるもの
組立てに必要な工具
REQUIRED FOR OPERATION
TOOLS REQUIRED
● 組立て前の注意
BEFORE YOU BEGIN
● プロポの準備
RADIO PREPARATION
● 本体の組立て
ASSEMBLY
● マストの調整
走行のポイント
MAST ADJUSTMENT
FUNDAMENTALS OF SAILING
● 走行手順と取扱いの注意
OPERATING YOUR
MODEL SAFELY
● 分解図
EXPLODED VIEW
● マストの分解
HOW TO REMOVE THE MAST
●スペアパーツ／オプションパーツ
SPARE PARTS
OPTIONAL PARTS
SAFETY PRECAUTIONS
This radio control model is not a toy!
●First-time builders should seek the advice of experienced modellers
before commencing assembly and if they do not fully understand
any part of the construction.
●Assemble this kit only in places out of children's reach!
●Take enough safety precautions prior to operating this model.
You are responsible for this model's assembly and safe operation!
●Always keep this instruction manual ready at hand for quick
reference, even after completing the assembly.
THE FINEST RADIO CONTROL MODELS
組立／取扱説明書
フォーチューン 612
No.40011
No.40012
/
（半完成）
（レディセット）
R
2
2〜3
3
4〜11
12
13
14〜16
17
18
