UF3300
UF3300FM:

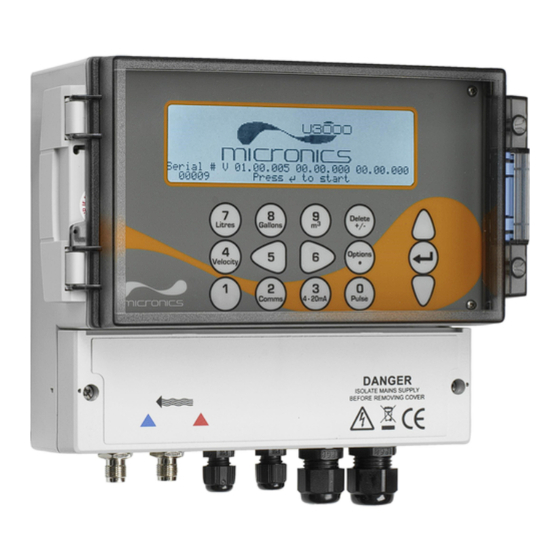

Caudalímetro ultrasónico de pared
UF3300HM: Calorímetro ultrasónico de pared
Manual del usuario
Micronics Ltd, Knaves Beech Business Centre,
Davies Way, Loudwater, High Wycombe, Bucks HP10 9QR, Reino Unido
Teléfono: +44(0)1628 810456
Correo electrónico:
sales@micronicsltd.co.uk
www.micronicsflowmeters.com
Versión 1.0
Publicidad
Tabla de contenido
Solución de problemas
Manuales relacionados para Micronics UF3300FM
Resumen de contenidos para Micronics UF3300FM
- Página 1 UF3300 UF3300FM: Caudalímetro ultrasónico de pared UF3300HM: Calorímetro ultrasónico de pared Manual del usuario Micronics Ltd, Knaves Beech Business Centre, Davies Way, Loudwater, High Wycombe, Bucks HP10 9QR, Reino Unido Teléfono: +44(0)1628 810456 Correo electrónico: sales@micronicsltd.co.uk www.micronicsflowmeters.com Versión 1.0...
-
Página 3: Tabla De Contenido
Micronics Manual del usuario del UF3300 ÍNDICE 1 INTRODUCCIÓN ..........................1 Descripción general ......................1 ¿Cómo funciona? ....................... 2 1.2.1 Modo de reflejo (V) ...................... 4 1.2.2 Modo de reflejo doble (W).................... 4 1.2.3 Modo de reflejo triple (WV) ..................4 1.2.4... - Página 4 Manual del usuario del UF3300 Micronics 3.5.2 Reset de totales ......................32 4 GESTIÓN DE SITIOS GUARDADOS ..................33 Ver/editar los datos del sitio ....................33 Selección de un sitio existente ..................34 Creación de un sitio nuevo ....................35 Cambio del nombre del sitio .....................
- Página 5 Micronics Manual del usuario del UF3300 10.3.5 Errores y mensajes de configuración y otros ............. 65 10.4 Diagnóstico ........................67 10.4.1 Diagnóstico avanzado ....................68 11 APÉNDICE ............................. 69 11.1 Especificaciones ....................... 69 11.2 Declaración de conformidad ..................... 72 Versión 1.0, abril de 2021...
-
Página 7: Introducción
Micronics Manual del usuario del UF3300 INTRODUCCIÓN Descripción general El UF3300 es un caudalímetro (y calorímetro, según la opción de configuración) de pared que emplea transductores con fijación por abrazaderas para medir con precisión el flujo de un líquido que circula por una tubería cerrada sin necesidad de insertar ninguna pieza mecánica a través de la pared de la tubería ni penetrar en el sistema del circulación. -
Página 8: Cómo Funciona
Manual del usuario del UF3300 Micronics Aplicaciones típicas: • Agua fluvial • Agua marina • Agua potable • Agua desmineralizada • Agua tratada ¿Cómo funciona? El UF3300 WM un algoritmo de tiempo de tránsito con correlación cruzada para proporcionar mediciones de flujo precisas. - Página 9 Micronics Manual del usuario del UF3300 Transductor de Distancia de señal ascendente separación Modo de reflejo (V) Flujo del fluido (rebote único) Distancia de separación Flujo del fluido Modo de reflejo (W) (doble rebote) Distancia de separación Modo de reflejo (WV)
-
Página 10: Modo De Reflejo (V)
Manual del usuario del UF3300 Micronics 1.2.1 Modo de reflejo (V) Se trata del modo más empleado. Los dos transductores (A y D) se instalan en la tubería en línea entre sí, y las señales que pasan entre ellos se reflejan en la pared opuesta de la tubería. -
Página 11: Contenido Del Paquete
Micronics Manual del usuario del UF3300 Contenido del paquete La unidad consta de los siguientes componentes: Unidad de componentes electrónicos UF3300 Incorpora el teclado y la pantalla retroiluminada. 2 cables para transductor (2 m) Riel guía (segundo riel opcional para la configuración en diagonal) Para su uso con transductores de tipo A o B 4 abrazaderas de acero inoxidable (tamaños mayores disponibles) -
Página 12: Pantalla Y Conectores
Manual del usuario del UF3300 Micronics Pantalla y conectores La unidad UF3300 se controla mediante un microprocesador que se maneja a través de un sistema de menús con pantalla LCD y teclado integrados. Puede mostrar la velocidad o el caudal del líquido en el instante, junto con los valores totalizados. - Página 13 Micronics Manual del usuario del UF3300 Las unidades UF3300 también pueden actuar como registrador de datos (se requiere la opción de registrador de datos). En el modo de registrador de datos, los datos se guardan en la memoria interna no volátil. Posteriormente, estos datos se pueden descargar mediante la introducción de una unidad flash en el puerto USB.
-
Página 14: Teclado
Manual del usuario del UF3300 Micronics Teclado El instrumento se configura y se controla mediante un teclado con membrana táctil de 15 teclas, como el que se muestra en la Figura 5. Teclado numérico con teclas Desplazamiento de funciones duales... -
Página 15: Menús Y Teclas De Selección De Menús
Micronics Manual del usuario del UF3300 Tecla Ninguna función; reservada para un uso futuro Alterna entre las unidades disponibles para representar valores Cambia a la pantalla Leer flujo desde la pantalla Velocidad de lectura o Leer energía (solo versiones con calorímetro) Solo versiones con calorímetro: cambia a la pantalla Leer energía desde la pantalla... - Página 16 Manual del usuario del UF3300 Micronics Algunos menús tienen más opciones de las que se pueden mostrar en la pantalla de una vez, en cuyo caso las elecciones que no caben se podrán ver si se continúa desplazando más allá del último elemento visible de la parte inferior.
-
Página 17: Instalación
10 metros. Cuando, por motivos de funcionamiento, no sea posible montar el instrumento cerca de los sensores, se pueden proporcionar cables hechos a medida de hasta 100 m. Póngase en contacto con Micronics Ltd para obtener más información y consultar la disponibilidad. -
Página 18: Conexiones
Manual del usuario del UF3300 Micronics Conexiones En esta sección se explica cómo conectar los cables de alimentación y señal a los bloques de terminales dentro de la unidad de pared. Los cables de los transductores se conectan a las tomas del lado izquierdo del bloque de terminales. -
Página 19: Cables De Control Y Supervisión
Micronics Manual del usuario del UF3300 VOLTAJE MORTAL ASEGÚRESE DE QUE EL CABLE DE ALIMENTACIÓN ESTÉ AISLADO DE LA FUENTE DE ALIMENTACIÓN. NO APLIQUE VOLTAJE ELÉCTRICO SI LA TAPA DE TERMINALES ESTÁ QUITADA. LA FUENTE DE ALIMENTACIÓN EXTERNA DEBE SER DE CLASE 2. -
Página 20: Conector Usb
Manual del usuario del UF3300 Micronics 2.3.3 Conector USB En el lado izquierdo de la carcasa hay disponible un conector USB. Se puede usar para descargar los datos registrados en una memoria USB (consulte la página 44). Figura 9 Puerto USB en el lado izquierdo de la carcasa del UF3300 Página 14... -
Página 21: Ubicación De Los Transductores
Micronics Manual del usuario del UF3300 Ubicación de los transductores Para disponer de mediciones precisas, los transductores deben instalarse en una posición en la que el líquido fluya de manera uniforme. Pueden producirse distorsiones del perfil de flujo por alteraciones en la señal ascendente, como codos, piezas en T, válvulas, bombas y obstrucciones similares. -
Página 22: Colocación De Los Transductores
IMPORTANTE: NO ESPERE OBTENER RESULTADOS PRECISOS SI LA UNIDAD SE COLOCA PRÓXIMA A CUALQUIER OBSTRUCCIÓN QUE DISTORSIONE LA UNIFORMIDAD DEL PERFIL DE FLUJO. MICRONICS LTD NO ASUME NINGUNA RESPONSABILIDAD SI EL PRODUCTO NO SE HA INSTALADO CONFORME A ESTAS INSTRUCCIONES. -
Página 23: Montaje De Los Transductores
Micronics Manual del usuario del UF3300 2.5.3 Montaje de los transductores Apriete cada abrazadera de transductor en el sentido de las agujas del reloj hasta que quede cerca de la parte superior del transductor (Figura 12, a la izquierda). Es necesario realizar esta acción para evitar que el gel de acoplamiento acústico toque la tubería cuando se introduzca... - Página 24 Manual del usuario del UF3300 Micronics Deslice con cuidado el conjunto del transductor de señal descendente a lo largo del riel guía hasta que la cara interior del transductor quede alineada con la marca «0» de la regla (Figura 14).
- Página 25 Micronics Manual del usuario del UF3300 Distancia de separación calculada Figura 16 Ajuste de la separación entre transductores 10. Gire las abrazaderas de cada transductor en sentido contrario a las agujas del reloj para que bajen hasta la tubería, y apriete con los dedos (no use una llave). La Figura 17 muestra la posición final de los transductores con las abrazaderas totalmente apretadas.
-
Página 26: Montaje De Transductores En El Modo Diagonal
Manual del usuario del UF3300 Micronics 2.5.4 Montaje de transductores en el modo Diagonal Este modo de funcionamiento requiere dos rieles guía de transductores instalados en lados opuestos de la tubería (colocados en un eje a 45° con respecto a la parte superior de la tubería, como en el modo Reflejo). - Página 27 Micronics Manual del usuario del UF3300 Separación necesaria entre los transductores superior a 230 mm: Coloque el riel guía ascendente horizontalmente en la tubería a 45° con respecto a la parte superior de la tubería y fije la posición con las abrazaderas de acero inoxidable suministradas.
-
Página 28: Conexión De Las Sondas De Temperatura (Solo Modelos Uf3300 Hm)
Manual del usuario del UF3300 Micronics Conexión de las sondas de temperatura (solo modelos UF3300 HM) Los sensores de temperatura deben colocarse en el flujo y el retorno del sistema que se supervisa. La sección de la tubería en la que vayan a colocarse debe estar libre de grasa y materiales aislantes. -
Página 29: Calibración De Los Sensores Pt100 (Solo En Las Versiones Con Calorímetro)
Micronics Manual del usuario del UF3300 Calibración de los sensores PT100 (solo en las versiones con calorímetro) IMPORTANTE: LOS SENSORES PT100 DEBEN CALIBRARSE ANTES DE SU USO INICIAL MEDIANTE EL PROCEDIMIENTO DESCRITO A CONTINUACIÓN Y EMPLEARSE CON LA LONGITUD DEL CABLE SUMINISTRADA. ALARGAR O ACORTAR LOS CABLES ANULA LA CALIBRACIÓN DE LOS SENSORES. -
Página 30: Encendido Por Primera Vez
Manual del usuario del UF3300 Micronics Encendido por primera vez LEER FLUJO DD-MM-AA HH:MM:SS Cuando se conecta la alimentación, la unidad pasa Q60,0% por la secuencia de arranque inicial y, a 27,540 continuación, muestra la pantalla Flujo. l/min Pulse la tecla INTRO para que se muestre el menú... -
Página 31: Ajuste De Fecha Y Hora
Micronics Manual del usuario del UF3300 2.9.3 Ajuste de fecha y hora Ajustes del sistema DD-MM-AA HH:MM:SS Desde el menú PRINCIPAL, utilice las teclas de Tiempo bloqueo pant. desplazamiento Arriba y Abajo para seleccionar Modo retroiluminación Conectado Configurar instrumento. Pulse la tecla Tiempo retroaliment. -
Página 32: Activación/Desactivación De La Pulsación De Tecla Audible
Manual del usuario del UF3300 Micronics Como alternativa, desde la pantalla Leer flujo/Velocidad/Energía, pulse la tecla SYSTEM (Sistema) (2). Aparece el menú Ajustes del sistema. Utilice las teclas de flecha ARRIBA/ABAJO para seleccionar Modo retroiluminación. Pulse la tecla INTRO. Utilice las teclas de flecha ARRIBA/ABAJO para desplazarse por las opciones disponibles: Conectado/Temporizado/Desconexión. -
Página 33: Uso Del Menú Inicio Rápido
Micronics Manual del usuario del UF3300 USO DEL MENÚ INICIO RÁPIDO Si desea realizar una única lectura de flujo en una ubicación concreta de la tubería, el asistente de Inicio rápido le ofrece el método más sencillo para configurar el sistema UF3300 y acceder a la pantalla LEER FLUJO. - Página 34 Otro (m/s) e introduzca la velocidad de propagación del material de la pared de la tubería en metros/segundo. Si lo desconoce, póngase en contacto con Micronics. Seleccione CONTINUAR y pulse la tecla INTRO. Identifique el material del revestimiento de la...
-
Página 35: Montaje Y Conexión De Los Sensores De Flujo
Micronics Manual del usuario del UF3300 Solo en las versiones con calorímetro: Calorímetro DD-MM-AA HH:MM:SS Especifique cómo está configurado el ↱Lado de instalación Sensor caliente calorímetro: Sensor caliente/Sensor de Tipo de sensor PT100 frío/Temperatura de fluido. Continuar.. Menú principal.. Programe la unidad con la temperatura del fluido en el punto en el que está... -
Página 36: Toma De Una Lectura De Flujo
Manual del usuario del UF3300 Micronics Toma de una lectura de flujo LEER FLUJO DD-MM-AA HH:MM:SS Una vez que los transductores se hayan Q60,0% montado y conectado, pulse la tecla INTRO en 27,540 la pantalla Resumen. l/min Accederá así a la pantalla LEER FLUJO, a 27,0 través de una pantalla de comprobación de la... -
Página 37: Flujos Totales
Micronics Manual del usuario del UF3300 Flujos totales La medida básica que se indica en la pantalla LEER FLUJO es el caudal instantáneo, que puede variar en el tiempo en algunas aplicaciones. Por lo tanto, a menudo se requieren los caudales promedio para conocer mejor el rendimiento verdadero de una aplicación. -
Página 38: Reset De Totales
Manual del usuario del UF3300 Micronics 3.5.2 Reset de totales Desde el menú Principal, utilice las teclas de Ajustes del sistema DD-MM-AA HH:MM:SS flecha Arriba y Abajo para seleccionar Tiempo retroaliment. Configurar instrumento. Pulse la tecla INTRO. Pulsación de tecla audible Con Sistema seleccionado en el menú... -
Página 39: Gestión De Sitios Guardados
Micronics Manual del usuario del UF3300 GESTIÓN DE SITIOS GUARDADOS La configuración del sistema UF3300 mediante el Inicio rápido descrito en el capítulo anterior es el método recomendado para mediciones «únicas». Si dispone de varias instalaciones que desea supervisar frecuentemente, resulta más práctico configurar un «Sitio»... -
Página 40: Selección De Un Sitio Existente
Manual del usuario del UF3300 Micronics Selección de un sitio existente Ver/editar datos si DD-MM-AA HH:MM:SS ↱Elegir en lista sitios.. Seleccione Ver/editar datos sitio en el MENÚ Añadir nuevo sitio.. PRINCIPAL. Nombre del sitio.. Sitio01 Diámetro exterior tubo 114,30 Seleccione Elegir en lista sitios. -
Página 41: Creación De Un Sitio Nuevo
Micronics Manual del usuario del UF3300 Creación de un sitio nuevo Para añadir un nuevo sitio: Seleccione Ver/editar datos sitio en el menú PRINCIPAL. Seleccione Añadir nuevo sitio. Ver/editar datos si DD-MM-AA HH:MM:SS Se le solicitará que edite el nombre del sitio. -
Página 42: Edición De Los Datos Del Sitio
Manual del usuario del UF3300 Micronics Edición de los datos del sitio Ver/editar datos si DD-MM-AA HH:MM:SS Cuando haya seleccionado el sitio ↱Elegir en lista sitios.. Añadir nuevo sitio.. correspondiente Nombre del sitio.. QuickStart (consulte la página 34), desplácese por la lista Diámetro exterior tubo... -
Página 43: Cambio De Los Parámetros De Calibración
Micronics Manual del usuario del UF3300 Cambio de los parámetros de calibración El UF3300 se calibra completamente antes de abandonar la fábrica. Sin embargo, se proporcionan las siguientes opciones para permitirle ajustar con más precisión el instrumento, de modo que se adapte a las condiciones locales y a la aplicación del usuario según sea necesario. - Página 44 Manual del usuario del UF3300 Micronics En la pantalla Establecer flujo cero, ajuste el tiempo de amortiguación y el tiempo de medición. El tiempo de medición recomendado es de entre 60 y 120 segundos, pero es Configuración de ZF DD-MM-AA HH:MM:SS posible establecer periodos mucho más...
-
Página 45: Ajuste Del Factor De Calibración
Micronics Manual del usuario del UF3300 4.6.3 Ajuste del factor de calibración IMPORTANTE: EMPLEE ESTA FUNCIÓN CON CUIDADO Y SOLAMENTE CUANDO SEA NECESARIO LA UNIDAD UF3300 SE CALIBRA COMPLETAMENTE ANTES DE ABANDONAR LA FÁBRICA Y, EN CIRCUNSTANCIAS NORMALES, NO PRECISA DE NINGUNA OTRA CALIBRACIÓN EN LA PROPIA INSTALACIÓN. -
Página 46: Ajuste De Factor De Aspereza
Manual del usuario del UF3300 Micronics 4.6.4 Ajuste de Factor de aspereza El factor de aspereza compensa las particularidades de la pared interna de la tubería, dado que una superficie áspera provocará turbulencias y afectará al perfil de flujo del líquido. La unidad para la aspereza es mm o pulgadas, en función del ajuste actual. -
Página 47: Ajuste De Factor De Amortiguación
Micronics Manual del usuario del UF3300 4.6.5 Ajuste de Factor de amortiguación Al calcular el promedio del caudal a lo largo de varios segundos, se puede emplear el factor de amortiguación para suavizar cambios rápidos en el caudal y evitar grandes fluctuaciones en el valor del flujo mostrado. -
Página 48: Funciones De Registro
Manual del usuario del UF3300 Micronics FUNCIONES DE REGISTRO NOTA: ESTE CAPÍTULO SOLO SE APLICA A LOS MODELOS UF3300 CON CAPACIDADES DE REGISTRO. En este procedimiento se muestra cómo configurar una sesión de registro básico de datos con el control de inicio/parada manual. Los datos registrados se guardan en la memoria del instrumento y se pueden copiar posteriormente en una unidad flash USB como archivo CSV (valores separados por comas). -
Página 49: Programación Del Registro
Micronics Manual del usuario del UF3300 Programación del registro Para programar el registro de datos: Programación regist DD-MM-AA HH:MM:SS ↱Fecha y hora inicio DD-MM-AA.HH:MM:SS Seleccione Fijar inicio auto. en la pantalla Fecha y hora detención DD-MM-AA.HH:MM:SS Registrador tiem. real. Duración 5,0 min Guardar conf. -
Página 50: Copia De Los Datos Registrados En Una Memoria Usb
Si el proceso de copia tarda >2 minutos, la unidad podría cancelar la copia. En ese caso, póngase en contacto con su distribuidor o con Micronics Ltd. Página 44 Versión 1.0, abril de 2021... -
Página 51: Borrado De Archivos De Registro
Micronics Manual del usuario del UF3300 Borrado de archivos de registro Registrador de dat DD-MM-AA HH:MM:SS Acceda al menú PRINCIPAL. Elegir en lista sitios.. En el menú PRINCIPAL, seleccione Nombre del sitio QuickStart Estado registrador.. Registrador de datos. Copiar registro.. -
Página 52: Salidas
Manual del usuario del UF3300 Micronics SALIDAS Configuración de bucle de corriente El UF3300 le permite ajustar una salida de corriente de entre cero y 24 mA. Los rangos estándar son 4-20 mA, 0-16 mA y 0-20 mA. El rango de corriente se puede usar para representar únicamente el flujo positivo, o el flujo negativo que entra en flujo positivo, o simplemente flujos negativos. -
Página 53: Ejemplo
Micronics Manual del usuario del UF3300 Ajuste Opciones de flujo Opciones de alimentación (predeterminado) (predeterminado) Estado bucle corriente Desconexión/Conectado Fuente de medición Flujo Alimentación Valor en salida mín. Métrico 0 l/m 0 kW Imperial 0 gal/m 0 BTU/h Imperial EE. UU. -
Página 54: Cómo Convertir La Corriente Medida En Caudal
Manual del usuario del UF3300 Micronics Ajuste Calibrar corriente máx a 0 mA Ajuste Fuente corriente error a Por encima del valor 10. Ajuste Punto disparo alarma a 450 l/min 11. Pulse Guardar y Salir para guardar la configuración. 12. Mida el flujo y anote la lectura en el equipo de medición del usuario con el flujo desconectado. -
Página 55: Salidas Digitales
Micronics Manual del usuario del UF3300 Salidas digitales Cada una de las tres salidas digitales se puede configurar para que funcione en uno de estos tres modos: • Salida de pulsos (ajustada como tipo de contacto Normalmente abierto o Normalmente cerrado) •... -
Página 56: Salida De Pulso
Manual del usuario del UF3300 Micronics Edite los ajustes como corresponda (consulte la siguiente página). Pulso salida Alarma salida Frec. salida Ajuste Opción/predetermina Ajuste Opción/predetermina Ajuste Opción/predetermina Cantida Volumen: 1000 m Dirección Aumento/Disminución Frecuenci 0 Hz d por Energía: 3600,0 kJ... - Página 57 Micronics Manual del usuario del UF3300 pendientes. Si se supera esta cantidad, se generará un error. Si el caudal está por debajo del promedio, el recuento de pulsos puede consistir en una ráfaga de pulsos. Ancho de pulso 50 milisegundos...
- Página 58 Manual del usuario del UF3300 Micronics Pulso de energía (solo calorímetro UF3300) Cada pulso representa una cantidad de energía; por ejemplo, 1 kWh. Con la limitación de la tasa de pulsos máxima (como se ha descrito en la sección anterior) puede que se requiera una unidad mayor de energía por pulso o un ancho de pulso menor, a fin de representar el rango de valores posibles.
-
Página 59: Salida De Alarma
Micronics Manual del usuario del UF3300 6.2.2 Salida de alarma Una salida de alarma genera una alerta cuando se supera o no se alcanza un valor predeterminado para Volumen, Flujo, Energía o Alimentación, o cuando se pierde o se adquiere la señal. Cuando se activa una alarma, se genera un mensaje en la línea de estado y el símbolo de alarma de la... - Página 60 Manual del usuario del UF3300 Micronics 10. Utilice las teclas de flecha ARRIBA/ABAJO para seleccionar Nivel de activación. Ajuste el límite de flujo para la alarma en esta salida. 11. Ajuste el Nivel de desactivación (el valor con el que se cancela una alarma).
-
Página 61: Salida De Frecuencia
Micronics Manual del usuario del UF3300 5. Si la dirección se ajusta a Disminución, la alarma se dispara cuando la alimentación cae por debajo del Nivel de activación. El Nivel de desactivación debe ser un valor mayor o igual que el Nivel de activación. -
Página 62: Calorímetro
Manual del usuario del UF3300 Micronics CALORÍMETRO NOTA: ESTE CAPÍTULO SOLO SE APLICA A LOS MODELOS UF3300 CON CAPACIDADES DE CALORÍMETRO. Desde el menú Principal, utilice las teclas de Placa RTD DD-MM-AA HH:MM:SS desplazamiento Arriba y Abajo para PT100 Sensores seleccionar Configurar instrumento. -
Página 63: Flujo Primario
Micronics Manual del usuario del UF3300 FLUJO PRIMARIO La pantalla Flujo primario resume los totales de flujo y ofrece distintas opciones de representación en la pantalla Leer flujo. Para acceder a la pantalla Flujo primario: Desde el menú Principal, utilice las teclas de desplazamiento Arriba y Abajo para seleccionar Configurar instrumento. -
Página 64: Mantenimiento Y Reparación
Micronics o con el agente de servicio local para obtener información al respecto. Al devolver el producto a Micronics, asegúrese de que esté limpio; le rogamos que indique a Micronics si el instrumento ha estado en contacto con alguna sustancia peligrosa. -
Página 65: Solución De Problemas
Si tiene un problema con el sistema de supervisión de flujo, puede deberse a cualquiera de las circunstancias siguientes: Fallo del Póngase en contacto con Micronics para recibir asesoramiento. instrumento Configuración Se puede producir una señal baja o ninguna señal por una configuración incorrecta, por ejemplo: incorrecta •... -
Página 66: 10.2 Procedimiento General De Solución De Problemas
Manual del usuario del UF3300 Micronics 10.2 Procedimiento general de solución de problemas INICIO Recargue la batería. Sí ¿La pantalla Si la batería no se recarga, está en sustituya el cargador (si está blanco? defectuoso) o devuelva el instrumento para su reparación Desconecte y conecte el instrumento. -
Página 67: 10.3 Mensajes De Advertencia Y Estado
Micronics Manual del usuario del UF3300 10.3 Mensajes de advertencia y estado Los mensajes de advertencia, error y estado aparecen en la segunda línea de la parte superior en la pantalla. Si existe más de un mensaje que hay que mostrar, la pantalla alterna entre ellos, salvo que uno de los errores sea URGENTE. -
Página 68: Errores Y Mensajes De Calorímetro
Manual del usuario del UF3300 Micronics 10.3.2 Errores y mensajes de calorímetro Fallo sensor frío RTD Interpretación: URGENTE: La sonda del sensor de frío no está conectada o está defectuosa. Respuesta: Compruebe que la sonda esté conectada. Si dispone de una unidad con calorímetro y la sonda no está... -
Página 69: Errores Y Mensajes Del Registro De Datos
Micronics Manual del usuario del UF3300 Alarma bucle corr. Interpretación: Este mensaje es meramente informativo. Se genera activada cuando se cumplen las condiciones de alarma para el bucle de corriente. Respuesta: Elimine la alarma borrándola y solucione el fallo. Al borrar la alarma, no se detendrá... - Página 70 Manual del usuario del UF3300 Micronics No se pudo borrar CSV. Interpretación: No se ha podido borrar el archivo CSV interno vinculado con el sitio. Respuesta: Vuelva a intentar la operación. Si falla, desconecte el UF3300 y vuelva a conectarlo. Seleccione el sitio cuyo registro desee eliminar e intente borrar el registro de nuevo.
-
Página 71: Errores Y Mensajes De Configuración Y Otros
Micronics Manual del usuario del UF3300 10.3.5 Errores y mensajes de configuración y otros Muchos errores Interpretación: El UF3300 ha generado demasiados errores como resultado de un fallo y algunos errores pueden no haberse notificado. Respuesta: Solucione los errores resaltados. - Página 72 Manual del usuario del UF3300 Micronics Fallo BD de sitio. Interpretación: En la lectura de los parámetros de la base de datos, algunos parámetros del sitio parecen corruptos, por lo que todos los Restaurando val. pred. parámetros se han restaurado a los valores iniciales.
-
Página 73: 10.4 Diagnóstico
Micronics Manual del usuario del UF3300 10.4 Diagnóstico Esta función se ha diseñado para usuarios avanzados y su finalidad es facilitar información que ayude al usuario a diagnosticar problemas; por ejemplo, la falta de potencia de la señal. Con el funcionamiento en los modos de lectura de FLUJO o ENERGÍA (solo versiones con calorímetro), se puede acceder a la pantalla de diagnóstico pulsando la tecla de función Diags... -
Página 74: Diagnóstico Avanzado
Manual del usuario del UF3300 Micronics 10.4.1 Diagnóstico avanzado LFF (nS/m/S) Factor de flujo lineal en nanosegundos por metro por segundo. Velocidad promedio (m/s) Velocidad promedio continua bruta en los últimos 25 segundos Promedio Δt (ns) ∆T promedio continuo en los últimos 25 segundos Número Reynolds... -
Página 75: Apéndice
Micronics Manual del usuario del UF3300 APÉNDICE 11.1 Especificaciones Información general Técnica de medición del flujo Tiempo de tránsito Rango de velocidades del flujo Velocidad mínima 0,1 m/s; velocidad máxima 10 m/s: bidireccional. Relación de reducción 100:1 Precisión De ±0,5 % a ±3 % de la lectura del flujo para un caudal >0,25 m/s y un diámetro interior de la tubería >50 mm. - Página 76 Manual del usuario del UF3300 Micronics Registrador de datos (solo modelos 3300L) Datos registrados Datos de registro de la aplicación, hora, fecha, caudal, flujo hacia delante total, flujo revertido total, velocidad de flujo, temperatura del lado del flujo, temperatura del lado del retorno, diferencia de temperatura, alimentación, energía total, calidad de la señal, S/R de la señal, estado de la señal.
- Página 77 Información sobre el envío Dimensiones de la caja 480 mm x 320 mm x 230 mm Peso 7,5 kg Peso volumétrico 8,83 kg Micronics se reserva el derecho a modificar cualquier dato sin notificarlo. Versión 1.0, abril de 2021 Página 71...
-
Página 78: 11.2 Declaración De Conformidad
Details of these special measures and limitations to use are available on request, and also contained in the product manuals. Registered Office: Micronics Limited, Knaves Beech Business Centre, Davies Way, Loudwater, Buckinghamshire. HP10 9QR. Web site: www.micronicsflowmeters.com...
