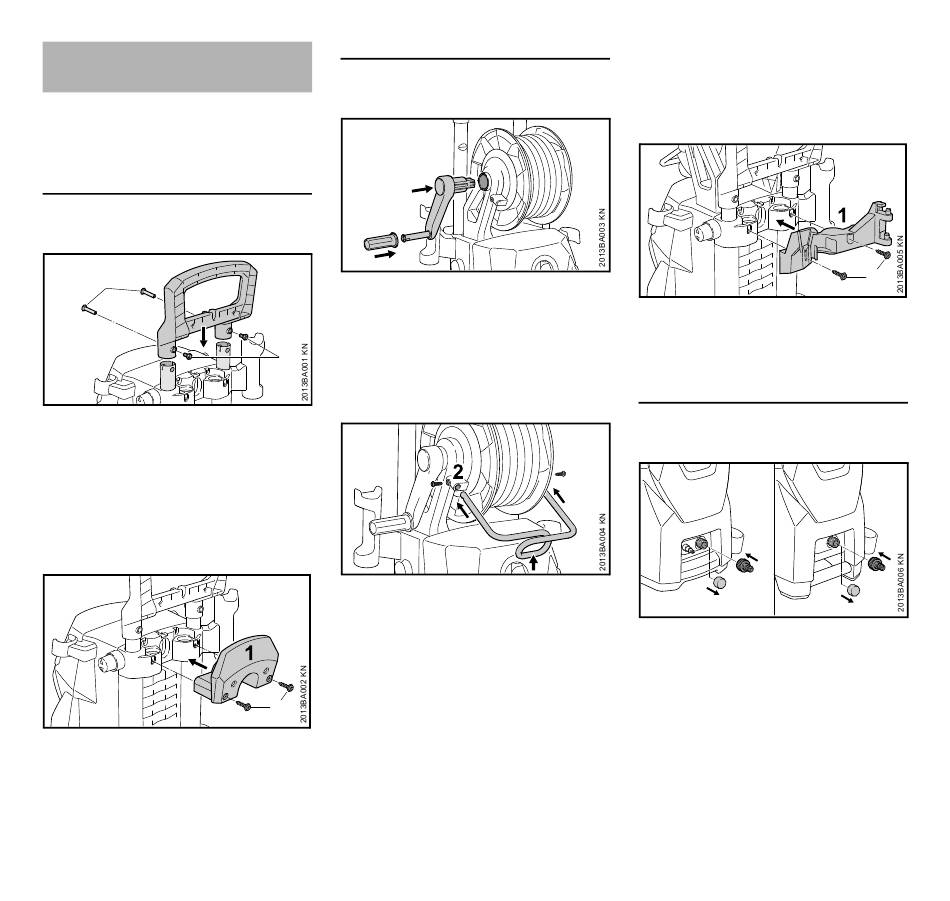

Completar o aparelho

Diferentes peças de acessórios têm que
ser montadas antes da primeira
colocação em funcionamento.
RE 109, 119
Cabo da mão
2
1
Enfiar o cabo da mão (1) de cima
N
nas guias telescópias
Fixar o cabo da mão (1) pelos dois
N
estojos roscados (2) e pelos
parafusos (3)
Suporte para a mangueira de alta
pressão
Fixar o suporte (1) para a
N
mangueira de alta pressão pelos
parafusos (2)
O suporte (1) também pode ser fixo no
cabo da mão como alternativa.
176
RE 129 PLUS
Manivela para o tambor da mangueira
2
1
Enfiar o cabo rotativo (1) na
N
manivela (2)
Engatar a manivela (2) no
N
assento (3) do tambor da
3
mangueira
Montar o arco de guia
3
Enfiar o arco de guia (1) com a
N
passagem da mangueira indicando
para baixo nos assentos (2)
Fixar o arco de guia (1) pelos dois
N
parafusos (3)
Conduzir a mangueira de alta
N
2
pressão através da passagem da
mangueira (seta)
Suporte para a cassete da mangueira
plana
A cassete da mangueira plana pode ser
adquirida como acessório especial.
O suporte para a cassete da mangueira
plana está incluída, dependentemente
do país, no volume de fornecimento, ou
pode ser adquirido como acessório
especial.
3
Fixar o suporte (1) para a cassete
N
da mangueira plana pelos
parafusos fornecidos (2)
Todas as execuções
Bocal na alimentação de água
3
1
Retirar a capa de protecção (1) na
N
alimentação de água
Atarraxar o bocal (2), e apertá - lo
N
bem manualmente
2
2
1
1
RE 109, RE 119, RE 129 PLUS
