Conecte de nuevo los cables del sensor de COe, termopar y calefactor en los bloques de
terminales del cofre de sensores. Refiérase a la Figura 7-23.
11.
Instale y asegure el aislador (1) sobre el conjunto sensor de COe (5). Todos los cables deben
mantenerse fuera del aislador.
12.
Si la placa de los bloques de terminales (13 en Figura 7-19) se desmontó anteriormente,
reinstálela y asegúrela a la base con sus dos tornillos.

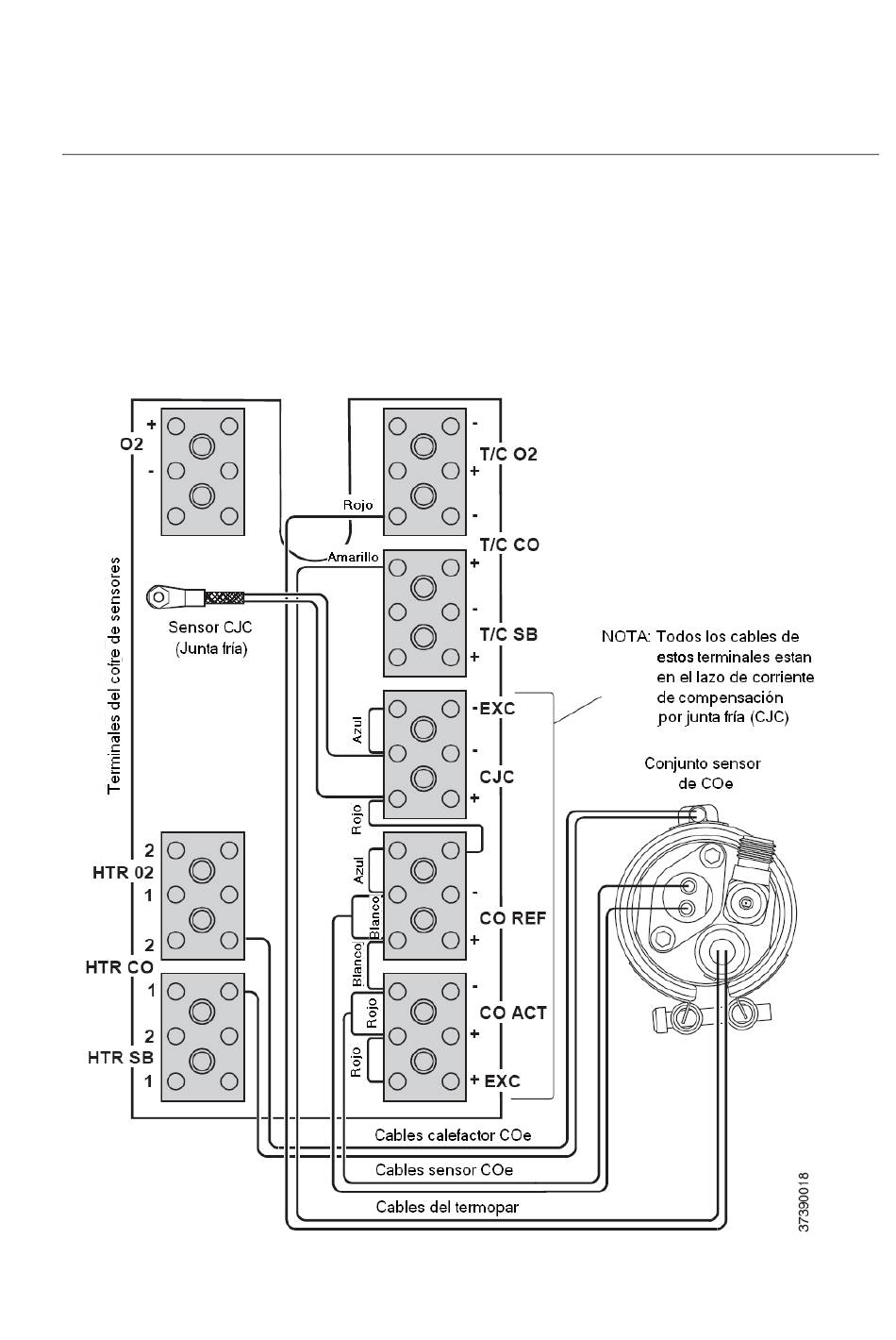

Figura 7-23. Conexiones del Sensor de COe, Termopar, y Calentador
7-28
Manual de Instrucciones
IM-106-880 Edición en Castellano
Mayo 2005
