Schéma D'INstallation; Opérations Préliminaires - V2 CALYPSO 400 Manual De Instrucciones

Actuador CALYPSO
Clignotant
Antenne radio
Selecteur à clé ou digital câble 2 x 1 mm
OPÉRATIONS PRÉLIMINAIRES
Ce nouvelle série des opérateurs électromécaniques CALYPSO, a été crée pour automatiser portails à battant jusqu'à 500
Kg de poids et vantail de 3m selon les models (voir tableau caractéristiques techniques). Avant de procéder à l'installation
il est fondamental de s'assurer que votre portail s'ouvre et se referme sans problème et de vérifier scrupuleusement les
points suivants:
• Gonds et tourillons en très bon état et graissés opportunément.
• Aucune entrave ne doit empêcher le mouvement.
• Aucun frottement contre le sol et entre les vantaux.
• Votre portail doit être équipé d'arrêts central
fonctionnement du système.

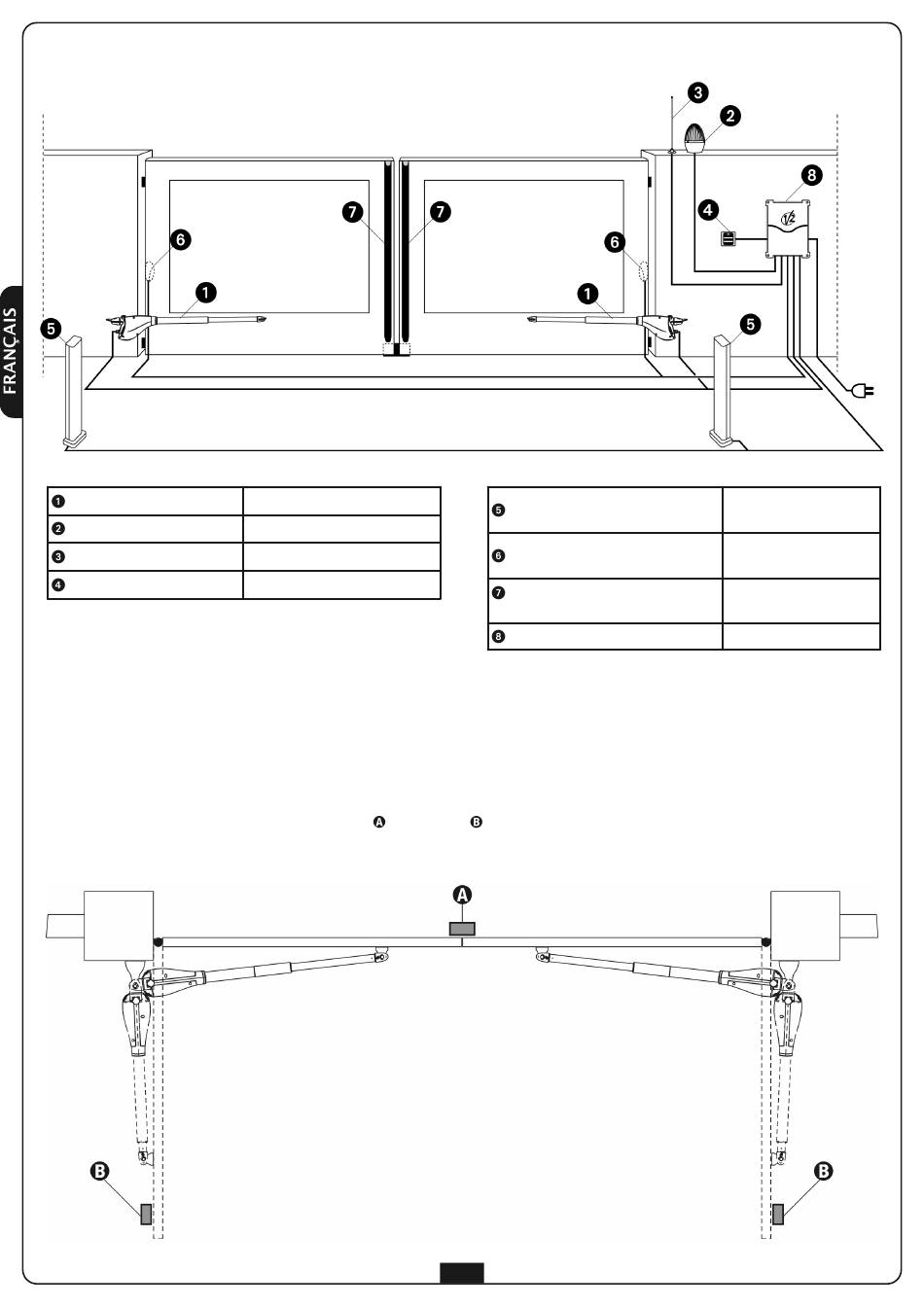

SCHÉMA D'INSTALLATION
câble 4 x 1 mm
2
câble 2 x 1,5 mm
2
câble RG-58
2
et latéraux
Photocellules interne
Photocellules externe
Barre palpeuse de sécurité
(EN 12978)
Armoire de commande
: ceux-ci sont indispensables pour un bon
20
câble 4 x 1 mm (RX)
2
câble 2 x 1 mm (TX)
2
câble 4 x 1 mm (RX)
2
câble 2 x 1 mm (TX)
2
-
câble 3 x 1,5 mm
2
