Schemat Instalacji - V2 CALYPSO 400 Manual De Instrucciones

Siłownik CALYPSO
Lampa ostrzegawcza
Antena
Przełącznik kluczowy
lub cyfrowy
PRZYGOTOWANIE MONTAŻU
Nowa seria siłowników AXIL została stworzona do obsługi bram o maksymalnym ciężarze skrzydła do 500 kg i długości
do 3 metrów. Przed przystąpieniem do montażu należy upewnić się, że brama zamyka się i otwiera swobodnie, oraz
dokładnie sprawdzić czy:
• Zawiasy i sworznie są odpowiednio nasmarowane, a ich stan techniczny jest dobry.
• Nie ma żadnych przeszkód w obszarze poruszania się bramy.
• Nie występuje żadne tarcie z podłożem lub między skrzydłami bramy.
• Wasza brama powinna być wyposażona w ogranicznik środkowy A i ograniczniki boczne B, które muszą być
zainstalowane dla prawidłowego działania systemu.

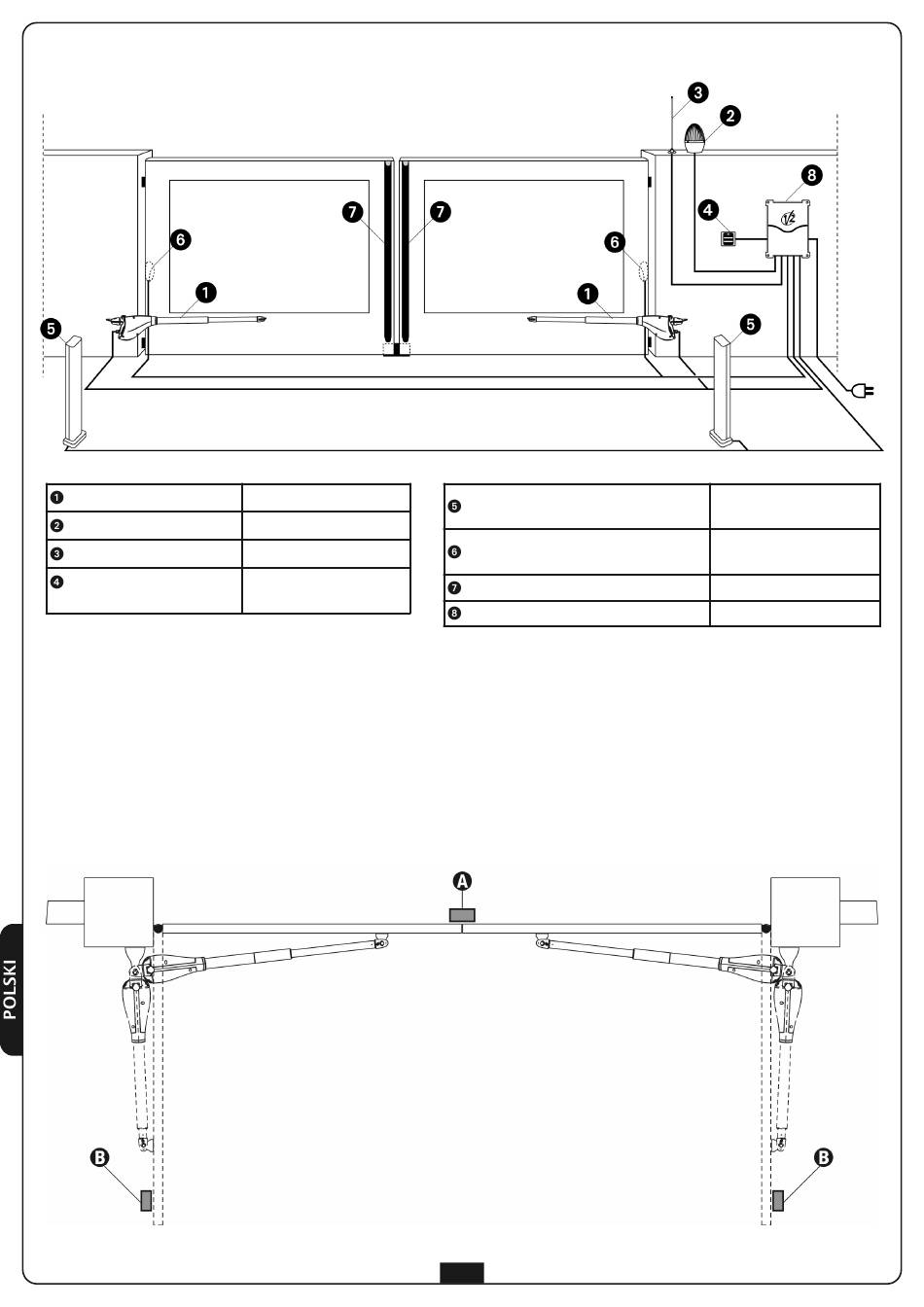

SCHEMAT INSTALACJI

przewód 4 x 1 mm
2
przewód 2 x 1,5 mm
2
przewód RG-58
przewód 2 x 1 mm
2
Fotobariery wewnętrzne
Fotobariery zewnętrzne
Listwa bezpieczeństwa (EN 12978) -
Centralka sterownicza
60
przewód 4 x 1 mm (RX)
2
przewód 2 x 1 mm (TX)
2
przewód 4 x 1 mm (RX)
2
przewód 2 x 1 mm (TX)
2
przewód 3 x 1,5 mm
2
