MONTAŻ SIŁOWNIKÓW
Po dobraniu wymiarów montażowych (patrz tabela z
poprzedniej strony) i zaznaczeniu ich na słupkach
można przystąpić do dalszego etapu montażu:
• Przymocować uchwyty do słupków i do bramy,
przyspawając je bezpośrednio; jeśli materiał
konstrukcyjny nie pozwala na wykonanie
bezpośredniego spawania, należy przyspawać uchwyty
do płyt i przymocować je na bramie i na słupkach
kołkami lub śrubami.
• Zamknąć skrzydło.
• Odblokować siłowniki.

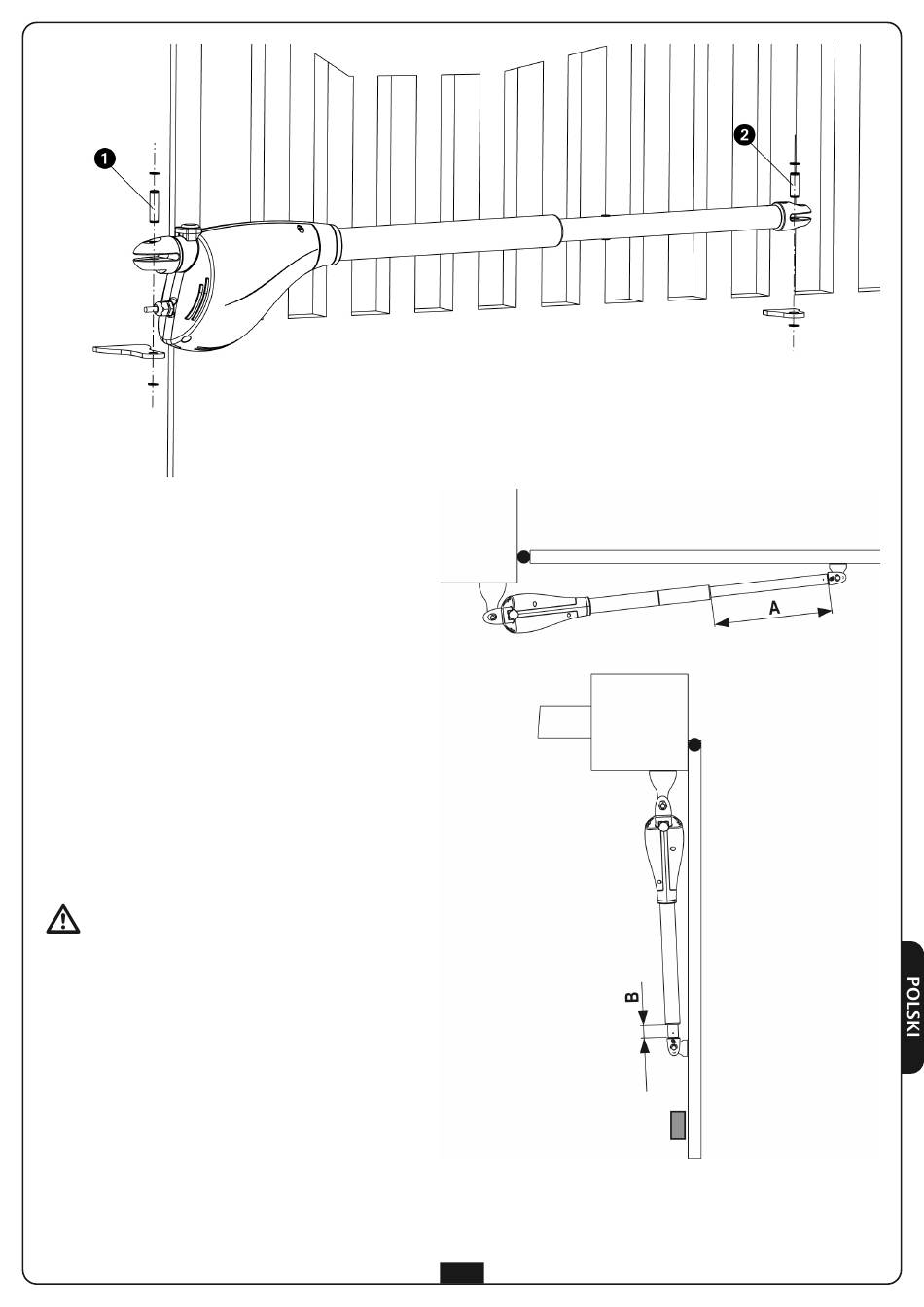

• Zamontować siłownik CALYPSO na uchwytach i
zamocować sworznie nr 1 i 2 razem z ich
pierścieniami Seegera, tak jak wskazane na rysunku.
• Otworzyć i zamknąć skrzydło kilka razy ręcznie, aby
potwierdzić brak tarcia pomiędzy siłownikiem i
konstrukcją bramy.
UWAGA: aby zapobiec uszkodzeniom siłownika,
NALEŻY STOSOWAĆ SIĘ DO PONIŻSZYCH WARUNKÓW:
• Uchwyty muszą być zamontowane na tej samej
wysokości.
• Maksymalny wysuw ramienia A (w przypadku gdy
brama jest całkowicie zamknięta) nie powinien
przekroczyć 456 mm dla CALYPSO 400 i 556 mm dla
CALYPSO 500.
• Minimalny wysuw ramienia B (w przypadku gdy brama
jest całkowicie otwarta) nie powinien być mniejszy od
56 mm.
