Actuator CALYPSO
Knipperlicht
Antenne
Keuzeschakelaar met
sleutel, digitaal toetsenbord
of nabijheidslezer
HANDELINGEN VOORAF
De nieuwe serie actuatoren CALYPSO is bestudeerd voor de automatische werking van zware hekdeuren tot 500 kg met
vleugels tot een lengte van 3 m., afhankelijk van de modellen (zie de tabel met technische kenmerken). Voordat u tot
installatie overgaat, is het van fundamenteel belang dat uw hek vrij open en dicht gaat en moeten de volgende punten
nauwkeurig gecontroleerd worden:
• Scharnieren en pennen verkeren in uitstekende staat en zijn naar behoren gesmeerd.
• De beweging wordt door geen enkel obstakel belemmerd.
• Er mag geen enkele wrijving met de bodem en tussen de hekvleugels geconstateerd worden.
• Uw hek moet zowel in het midden als aan de zijkanten voorzien zijn van hekblokkeringen: deze zijn noodzakelijk
voor de goede werking van het systeem.

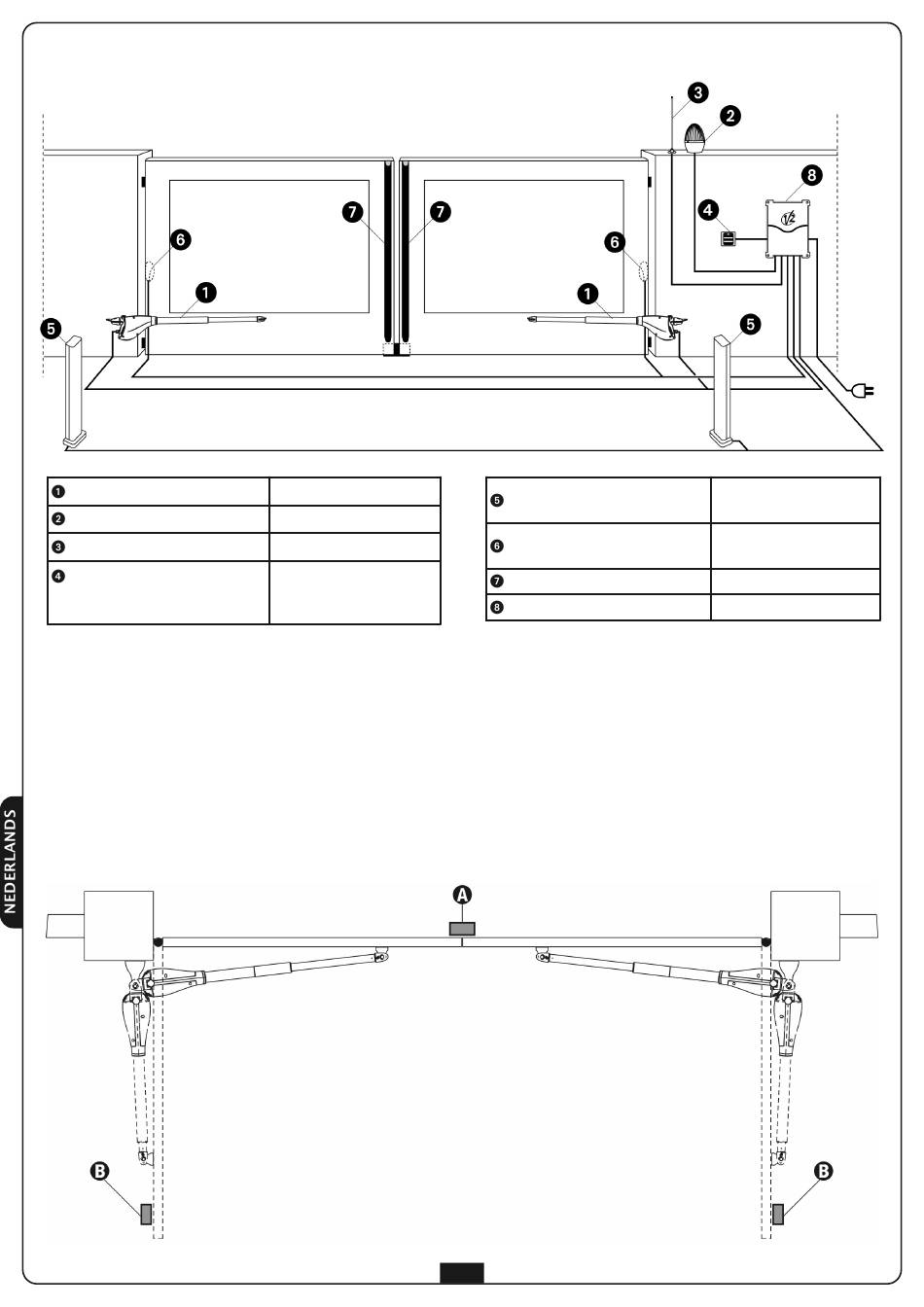

INSTALLATIESCHEMA
kabel 4 x 1 mm
2
kabel 2 x 0.5 mm
2
kabel RG-58
kabel 2 x 1 mm
2
Interne fotocellen
Externe fotocellen
Veiligheidslijsten (EN 12978) -
Stuurcentrale
52
kabel 4 x 1 mm (RX)
2
kabel 2 x 1 mm (TX)
2
kabel 4 x 1 mm (RX)
2
kabel 2 x 1 mm (TX)
2
kabel 3 x 1,5 mm
2
