CALYPSO működtető
Villogó
Antenna
Kulcsos vagy digitális
választó
ELŐKÉSZÍTŐ LÉPÉSEK
A CALYPSO működtetők új sorozatát legfeljebb 500 kg súlyú és legfeljebb 3 méter széles szárnyú kapukhoz való
használatra terveztü k (lásd a táblázatban lévő műszaki adatokat). A telepítés megkezdése előtt, kérjü k , győződjön meg
arról, hogy a kapu szabadon nyílik és csukódik-e és, hogy:
• A csuklópántok és csapok optimális állapotban és kellően zsírozva vannak-e.
• Nincsenek-e akadályok a mozgási terü l eten belü l .
• Nincs-e súrlódás a talaj és a szárnyak között.
• A kaput fel kell szerelni középső A és oldalsó B ü t közőkkel, amelyek alapvető fontosságúak a rendszer jó
működéséhez.

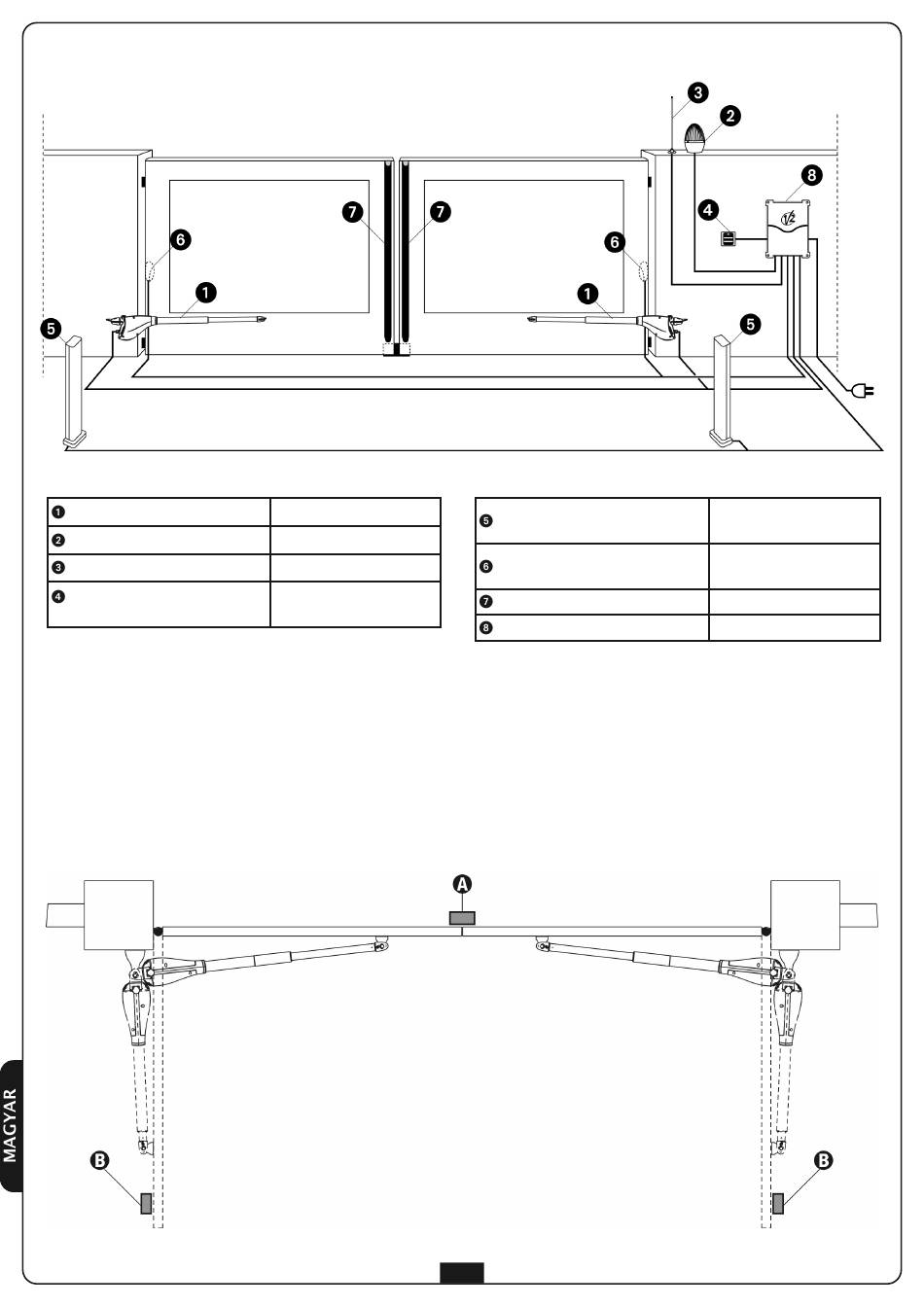

TELEPÍTÉSI ELRENDEZÉS
Kábel 4 x 1 mm
2
Kábel 2 x 1,5 mm
2
Kábel RG-58
Kábel 2 x 1 mm
2
Belső fotocellák
Kü l ső fotocellák
Biztonsági ü t köző (EN 12978) -
Vezérlő egység
68
Kábel 4 x 1 mm (RX)
2
Kábel 2 x 1 mm (TX)
2
Kábel 4 x 1 mm (RX)
2
Kábel 2 x 1 mm (TX)
2
Kábel 3 x 1,5 mm
2
