12:1 Esquema Eléctrico Del Circuito Interno De Pst30 - ABB PST30 Manual De Instalación Y Puesta En Servicio

Tensión de control interna
Tensión de control interna
Control externo
Tensión 24 V CC

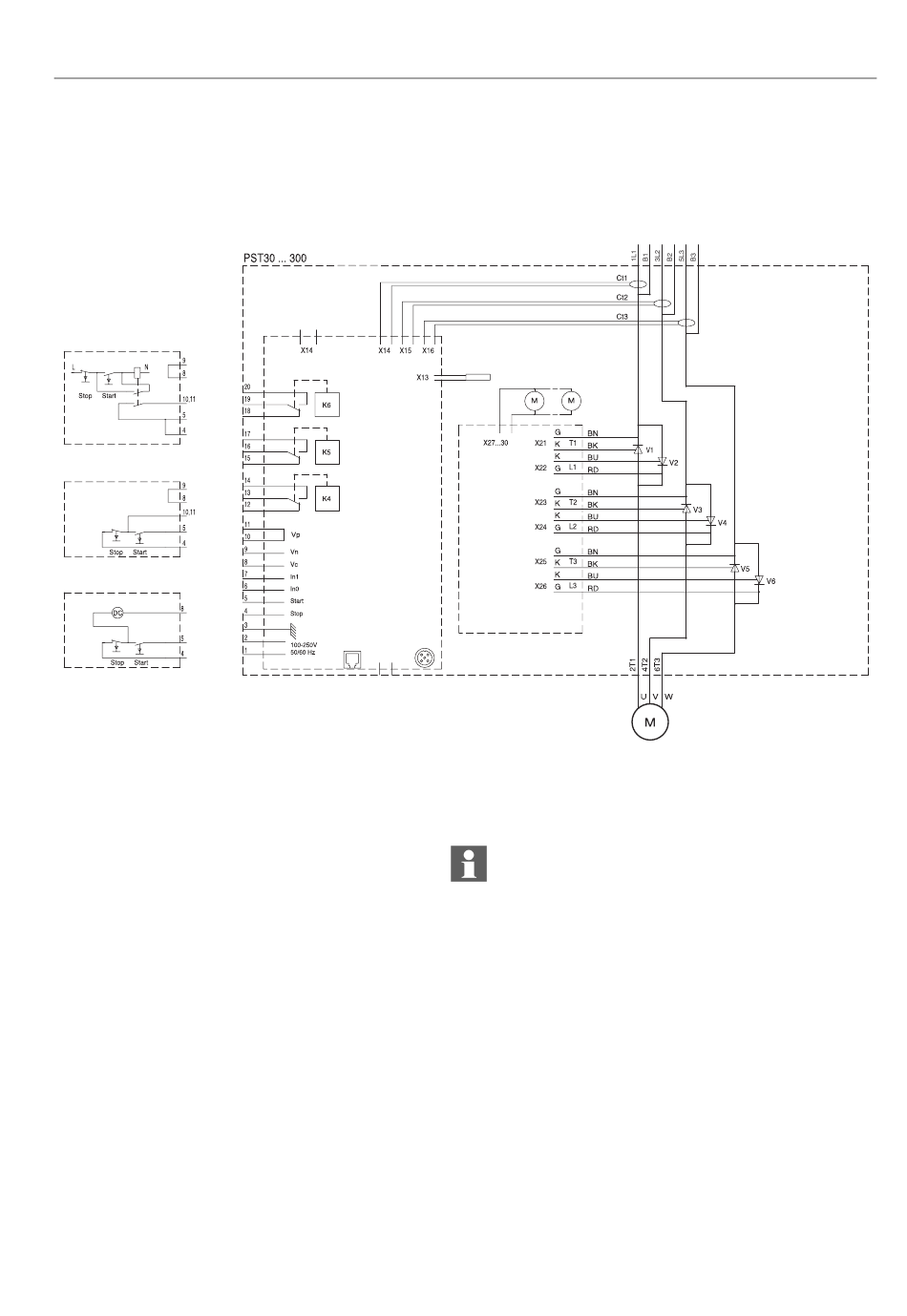

Figura 1: Esquema eléctrico del circuito interno de PST30...300
1SFC132003M0701
Capítulo 12 Esquemas eléctricos
12:1 Esquema eléctrico del circuito
interno de PST30...PST300
Monitor de temperatura
Placa de baja tensión
Placa de alta tensión
RS323
Teclado PTC Bus de campo
El terminal 3 es una conexión a tierra funcional. No se
trata de una conexión a tierra de protección. Debe
conectarse a la placa de montaje.
Ventiladores
