Toro Reelmaster 5610 Manual Del Operador página 16

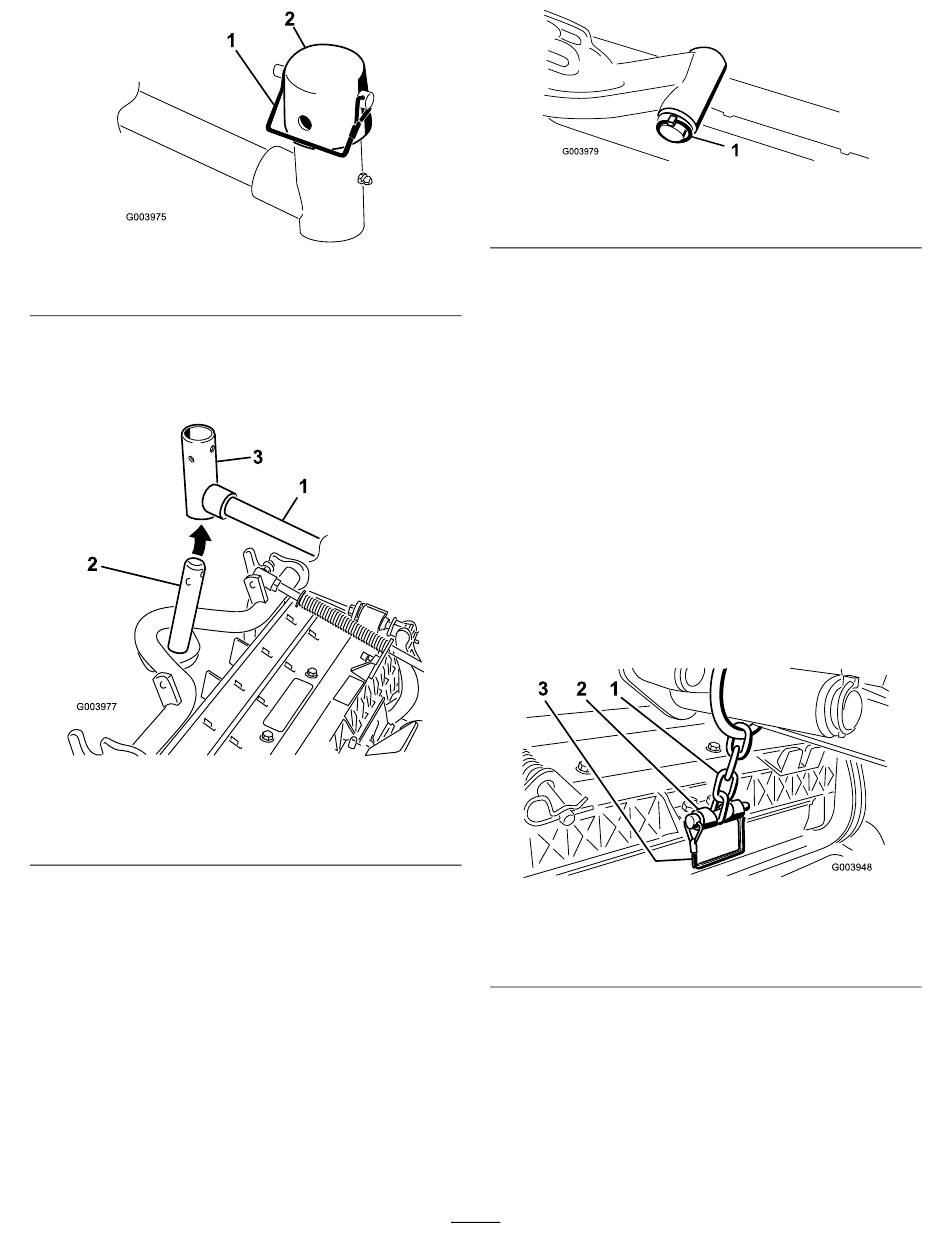

Figura 10
1. Pasador de seguridad
8. En el caso de las unidades de corte delanteras, deslice
una unidad de corte debajo del brazo de elevación
mientras coloca el eje del bastidor de tiro en la horquilla
de pivote del brazo de elevación (Figura 11).
Figura 11
1. Brazo de elevación
2. Eje del bastidor de tiro
9. Utilice el procedimiento siguiente en las unidades de
corte traseras si la altura de corte es de más de 19 mm.
A. Retire el pasador de seguridad y la arandela que
fijan el eje pivotante del brazo de elevación al
brazo de elevación, y deslice el eje pivotante fuera
del brazo de elevación (Figura 12).
2. Tapón
3. Horquilla de pivote del
brazo de elevación
1. Pasador de seguridad y arandela del eje pivotante del
brazo de elevación
B. Introduzca la horquilla del brazo de elevación en
el eje del bastidor de tiro (Figura 11).
C. Introduzca el eje del brazo de elevación en el
brazo de elevación y fíjelo con la arandela y el
pasador de seguridad (Figura 12).
10. Coloque el tapón sobre el eje del bastidor de tiro y la
horquilla del brazo de elevación.
11. Coloque el tapón sobre el eje del bastidor de tiro y la
horquilla del brazo de elevación.
Nota: Utilice la ranura si se desea que la unidad
de corte sea dirigible, y utilice el taladro si la unidad
de corte va a quedar bloqueada en una posición fija
(Figura 10).
12. Sujete la cadena del brazo de elevación al soporte de
la cadena con el pasador de seguridad (Figura 13).
Utilice el número de eslabones indicado en el Manual
del operador de la unidad de corte.
1. Cadena del brazo de
elevación
2. Soporte de la cadena
13. Cubra el eje acanalado del motor del molinete con
grasa limpia.
14. Aplique aceite a la junta tórica del motor del molinete y
colóquela sobre la brida del motor.
15. Instale el motor girándolo en el sentido de las agujas
del reloj de modo que las bridas del motor no choquen
con los pernos (Figura 14).
16
Figura 12
Figura 13
3. Pasador de seguridad
