Installation

Aufstellen

VORSICHT
Bevor das Gerät in Position gebracht wird,
müssen die Türen/Schubladen in geschlossener
Stellung gesichert und die Fußbodendeckschicht
geschützt werden.
Zum Transportieren des Geräts zur Öffnung einen
Transportwagen benutzen. Die vorderen Nivellierfüße
werden bis unter die vorderen Rollen heruntergeschraubt,
damit während des Aufstellens die Stabilität verbessert
wird. Sobald das Gerät vor die Öffnung gestellt wird,
werden die vorderen Nivellierfüße ganz hochgeschraubt,
damit sich das Gerät in Position rollen lässt. Die vorderen
und hinteren Nivellierfüße können von vorne aus eingestellt
werden, sobald sich das Gerät in Position befindet.
Wenn das Gerät auf die Rück- oder Seitenwand gelegt
wurde, muss es mindestens 24 Stunden aufrecht stehen,
bevor es an die Stromversorgung angeschlossen wird.
Das Netzkabel in die geerdete Steckdose einstecken
und das Gerät in Position rollen. Prüfen, ob die
Kippschutzhalterung richtig eingreift.
6 | Deutsch

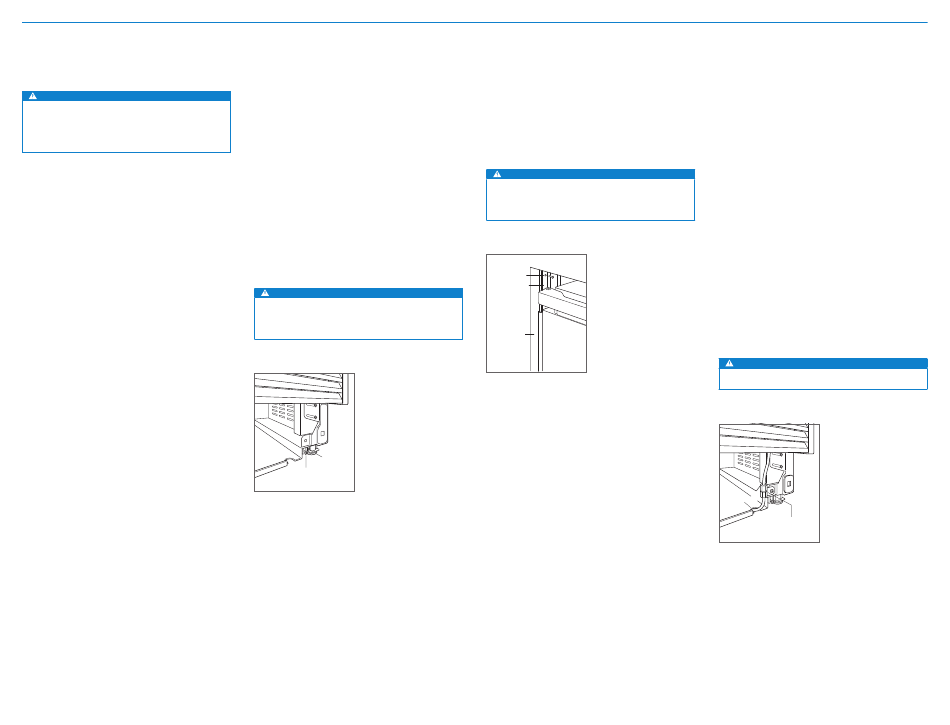

Ausrichtung

NIVELLIEREN
Sobald sich das Gerät an seiner endgültigen
Position befindet, können von der Vorderseite aus
Höheneinstellungen vorgenommen werden. Mit
einem Kreuzschlitzschraubendreher zum Heben im
Uhrzeigersinn bzw. zum Senken gegen den Uhrzeigersinn
drehen. Beim Einsatz einer Bohrmaschine die niedrigste
Drehmomenteinstellung verwenden. Die Nivellierfüße
nicht von Hand drehen. Siehe Abbildung unten.
Ist das Gerät korrekt nivelliert oder ausgerichtet, dann ist
es weniger wahrscheinlich, dass Türen bzw. Schubladen
angepasst werden müssen.
WICHTIGER HINWEIS: Das Gerät am Boden, nicht an
den angrenzenden Schränken nivellieren. Dies könnte
sich auf die Bedienung des Geräts, z. B. das Schließen der
Tür, auswirken.
WARNUNG
Um ein Umkippen des Geräts nach vorne zu
vermeiden, müssen die vorderen Nivellierfüße
den Boden berühren.
VORDERE
ANPASSUNG
HINTERE
ANPASSUNG
Nivellieren
VERANKERUNG
Die Tiefe des Geräts so einstellen, dass es bündig mit den
angrenzenden Schränken abschließt. Nach dem Ausrichten
überprüfen, ob sich die Türen/Schubladen ordnungsgemäß
öffnen lassen. Anschließend die Flachkopfschrauben
Nr. 8 x 13 mm an jeder Seitenverkleidung anbringen.
WARNUNG
Um eine auf Instabilität des Geräts zurückzuführende
Gefahr zu vermeiden, muss es entsprechend den
Anweisungen befestigt werden.
SCHRAUBE
SEITENLEISTE
FRONTRAHMEN
SCHRANK
GERÄTE-

PLATTEN-

VORDERSEITE
STÄRKE
Verankerung

Wasserleitung

Ca. 0,9 m des 6,4 mm Kunststoffschlauchs werden mit
einer vormontierten 1/4-Zoll-Pressverbindung unter dem
Gerät angeschlossen. Der Armaturanschlusssatz der
Wasserleitung, der im Lieferumfang des Geräts enthalten
ist, umfasst ein 1/4-Zoll-Pressverbindungsstück zum
Anschluss an die Hauswasserleitung.
Vor Herstellung des letzten Anschlusses am Gerät
die Wasserleitung ausspülen. Dadurch werden alle
Ablagerungen entfernt, die durch die Installation der neuen
Wasserleitung eventuell noch im Rohr verblieben sind. Den
Kunststoffschlauch vom Gerät mit dem im Lieferumfang
enthaltenen Armaturanschlusssatz an der hauseigenen
Wasserleitung anschließen. Alle Wasserleitungsarmaturen
auf Leckagen überprüfen.
Die Wasserleitung in der Kerbe unterbringen (siehe
nachstehende Abbildung).
WICHTIGER HINWEIS: Bei Verwendung eines
Umkehrosmosesystems wird empfohlen, das
Wasserfiltrationssystem durch Ausbauen des Filters
zu umgehen.
WICHTIGER HINWEIS: Wasserleitungen dürfen keinen
Temperaturen unter dem Gefrierpunkt ausgesetzt werden.
WARNUNG
Nur an Trinkwasserversorgung anschließen.
AUSSPARUNG
ANSCHLUSS DER
WASSERLEITUNG
Wasserleitung
