Descripción General De La Fuente De Energía Plasmapowermax65/85 Sync - Hypertherm Powermax 65 SYNC Traducción De Las Instrucciones Originales

Descripción general de la fuente de energía plasmaPowermax65/85 SYNC
22
J12
B
1
R
ORG
2
J20
RED
J21
3
4
J28
5
J32
RED
6
7
1 Conector J12
2 Conector J20
3 Conector J21
4 Cable boquilla
5 Cable electrodo
6 Conector J32
7 Cable inductor de salida
8 Cable de masa
9 Cables transformador
10 Puntos de medición
11 Cables inductor CFP
Powermax65/85/105 SYNC

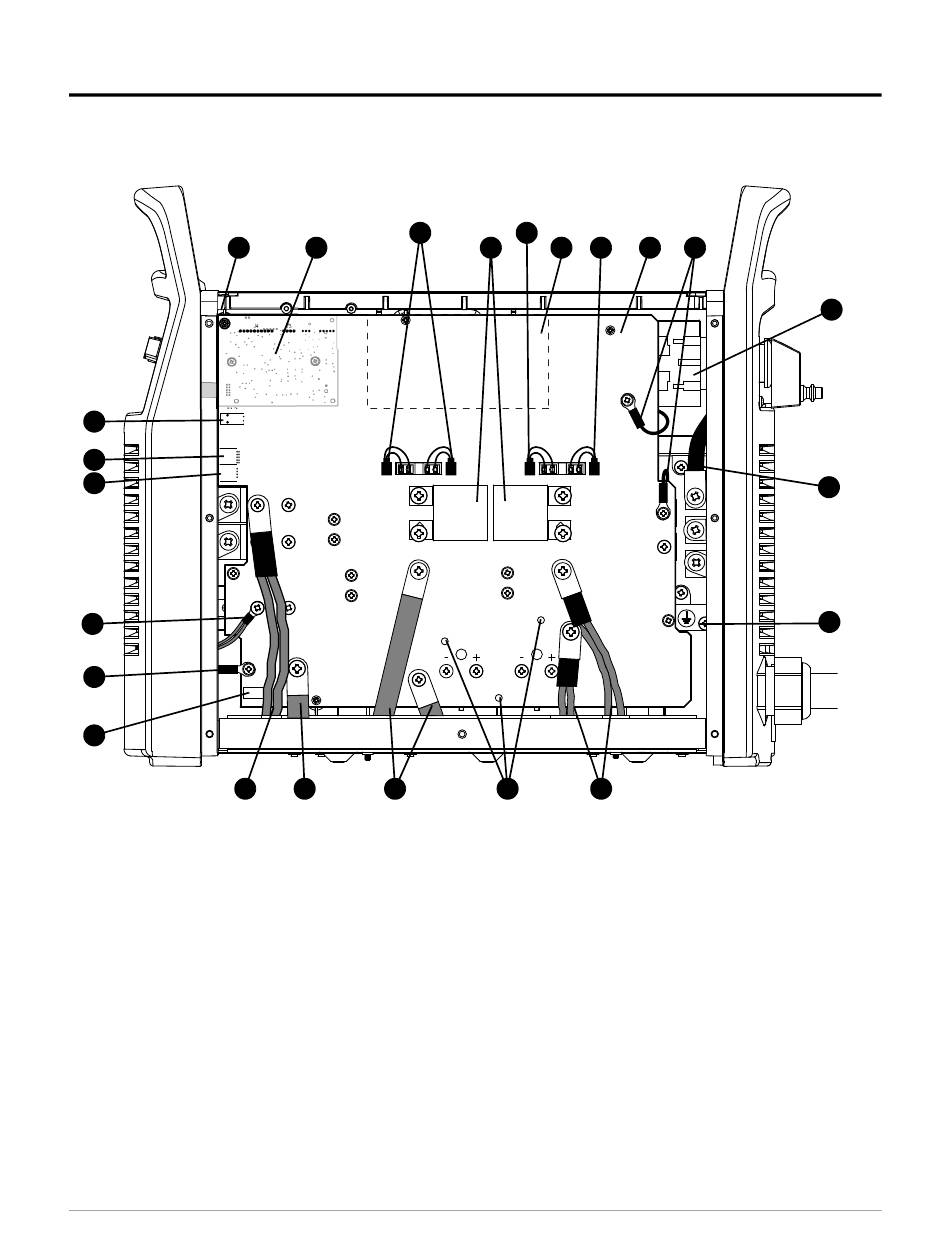

Figura 40 – Fuente de energía plasma 200 V-600 V CSA
19
21
J4 J2 2 J1
J19
TP11
J26
R
J29
WORK
LEAD
8 9
Guía de localización de problemas
Cómo funciona la fuente de energía plasma
19
20 18 17
J13
BLK
J18 J17 J16
BLK
TP10
W
TP12
B
10 11
12 A tierra
13 Cables entrada CA (3)
14 interruptor de energía
15 Cables resistencia damper
16 TCI de alimentación
17 Sensor de temperatura CFP
18 Circuito Flyback
19 Conectores manejo de compuerta (3)
20 Capacitores 3 μF
21 TCI de procesador de señales digitales (DSP)
22 TCI de control (en el panel frontal)
