GEZE Slimdrive SL NT Instrucciones De Montaje
Ocultar thumbs
Ver también para Slimdrive SL NT:
- Instrucciones de montaje (16 páginas) ,
- Instrucciones de montaje (28 páginas) ,
- Instrucciones de montaje y servicio (36 páginas)
Manuales relacionados para GEZE Slimdrive SL NT
Resumen de contenidos para GEZE Slimdrive SL NT
- Página 1 Slimdrive SL NT ES Instrucciones de montaje preliminar Familia de productos 192350-02...
-
Página 2: Tabla De Contenido
Familia de productos Slimdrive SL NT IGG Tabla de contenido Introducción ................................3 Símbolos y medios de representación ..............................3 Revisiones y validez ......................................3 Responsabilidad del producto ..................................3 Documentos vigentes .....................................3 Indicaciones de seguridad fundamentales ....................4 Utilización conforme a su finalidad ................................4 Instrucciones de seguridad ...................................4... -
Página 3: Introducción
Mantenga el orden sucesivo en caso de varios pasos de acción. Revisiones y validez Versión 02: válida para la familia de productos Slimdrive SL NT a partir del año de fabricación 2021. Responsabilidad del producto Se respetará la información contenida en este folleto (datos de productos y utilización según reglamento, uso in- correcto, rendimiento del producto, mantenimiento del producto, obligaciones sobre información e instrucción) -
Página 4: Indicaciones De Seguridad Fundamentales
à Para las pruebas de seguridad técnica se observarán las leyes y prescripciones específicas del país. à Las modificaciones hechas por cuenta propia en la instalación eximen a GEZE de toda responsabilidad por los daños resultantes a la vez que anula la certificación para la utilización en vías de evacuación y emergencia. -
Página 5: Trabajo Consciente De La Seguridad
Familia de productos Slimdrive SL NT IGG Indicaciones de seguridad fundamentales Trabajo consciente de la seguridad à Asegurar el puesto de trabajo contra la entrada no autorizada. à Utilizar solamente los cables que se indican en el esquema eléctrico. Colocar los apantallados según el diagra- ma de conexiones. -
Página 6: Acerca De Este Documento
Acerca de este documento Familia de productos Slimdrive SL NT IGG Acerca de este documento Estas instrucciones describen el premontaje de los automatismos de puerta corredera automáticos de la familia de productos Slimdrive SL NT. Vista general 4. 1 Planos Número... -
Página 7: Componentes Y Grupos Constructivos

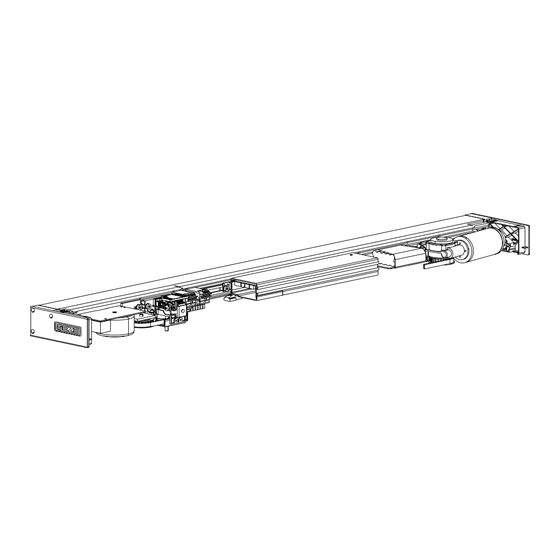

Familia de productos Slimdrive SL NT IGG Vista general Componentes y grupos constructivos Estas imágenes muestran el equipamiento de un automatismo estándar en la variante de doble hoja y de hoja simple. Dependiendo del equipamiento o de la variante del automatismo, puede diferir el montaje de los grupos cons- tructivos. -
Página 8: Premontaje
Premontaje Familia de productos Slimdrive SL NT IGG Premontaje El dibujo del accionamiento actual es decisivo para la realización de los trabajos de montaje previo. Todos los elementos de construcción deben fijarse y montarse de acuerdo al dibujo del accionamiento. -
Página 9: Conectar El Contacto En El Bloqueo De Correa Dentada (Opcional)
Familia de productos Slimdrive SL NT IGG Premontaje Conectar el contacto en el bloqueo de correa dentada (opcional) Desenroscar los tornillos (2) en el interruptor de acuse de recibo (1) del bloqueo de la correa dentada. Colocar el conmutador de contacto de alarma (3) sobre el interruptor de acuse de recibo (1). -
Página 10: Montar El Portamódulos A La Derecha
Premontaje Familia de productos Slimdrive SL NT IGG 5.5.2 Montar el portamódulos a la derecha Montar el portamódulos a la derecha conforme al dibujo. Portamódulos a la derecha FR/FR DUO El portamódulos aquí representado se ha seleccionado a modo de ejemplo. Consultar las medidas de su portamó- dulos empleado en el plano del componente respectivo (véase capítulo 4.1). -
Página 11: Conectar El Motorreductor Y El Control
Familia de productos Slimdrive SL NT IGG Premontaje Conectar el motorreductor y el control Slimdrive SL NT Tender el cable del encoder (2) y el cable de cone- xión del motor (3) al control. Enchufar el conector al control (4). -
Página 12: Poner Previamente El Portamódulos Premontado En Posición A La Izquierda Y Derecha
Premontaje Familia de productos Slimdrive SL NT IGG Poner previamente el portamódulos premontado en posición a la izquierda y derecha Fijar el portamódulos premontado a la izquierda (2) y derecha (3), cada vez con un tornillo en el carril de roda- dura (1). - Página 13 Familia de productos Slimdrive SL NT IGG Premontaje Fijar la guía de cable DCU (4) en el control Pasar el cable del transformador (1) entre el control (2) y el portamódulos (5). * Alternativamente, el cable del transformador (1) también puede fijarse al control frontalmente.
-
Página 14: 5. 1 0 Unir El Bloqueo De La Correa Dentada (Opcional) Y El Control
Premontaje Familia de productos Slimdrive SL NT IGG 5. 1 0 Unir el bloqueo de la correa dentada (opcional) y el control Enchufar el cable de bloqueo de la correa den- tada (1) en el control (2). Colocar los cables para el bloqueo de la correa dentada (1) por la guía de cable hacia la correa... -
Página 15: 5. 1 1 Montar La Conexión A Tierra Del Transformador
Familia de productos Slimdrive SL NT IGG Premontaje 5. 1 1 Montar la conexión a tierra del transformador En el plano encontrará detalles precisos acerca de la colocación de cada uno de los componentes. En función de la longitud del accionamiento, montar 1 o 2 puntos de conexión a tierra (véase dibujo del accionamiento): à... -
Página 16: 5. 1 2 Conectar La Batería Y El Control
Comprobación de seguridad del aparato y prueba de producción Familia de productos Slimdrive SL NT IGG 5. 1 2 Conectar la batería y el control ¡CUIDADO! ¡Riesgo de lesiones mediante choque y aplastamiento! Con el cable de la batería (1) insertado puede moverse la rueda de la cadena en el motorreductor inesperadamente. -
Página 17: Desenchufar El Cable
Deberá comprobarse la posición del orificio (kursiv). Dependiendo de la colocación de los componentes del automatismo, pueden existir leves diferencias. Por tanto, GEZE recomienda no efectuar el orificio en la obra hasta que no se conozca la posición exacta del bloqueo de la correa dentada. -
Página 18: Montar Los Elementos De Suspensión
Preparativos del montaje Familia de productos Slimdrive SL NT IGG Montar los elementos de suspensión 7.2. 1 Montar el elemento de suspensión de los cobertores Deslizar el elemento de suspensión de los cobertores (1) en el canal de tornillo superior e inferior de la tapa (2). -
Página 19: Montar El Elemento De Suspensión De Las Placas Laterales
Familia de productos Slimdrive SL NT IGG Preparativos del montaje 7.2.2 Montar el elemento de suspensión de las placas laterales Atornillar el elemento de suspensión de las placas laterales (2) con un tornillo alomado (3) en las placas laterales (1) a izquierda y derecha (par de giro 1,5 Nm). - Página 20 E-Mail: leonberg.de@geze.com Baltic States – Iberia Scandinavia – Norway Lithuania / Latvia / Estonia GEZE Iberia S.R.L. GEZE Scandinavia AB avd. Norge GEZE GmbH E-Mail: norge.se@geze.com E-Mail: baltic-states@geze.com E-Mail: info.es@geze.com Niederlassung Süd-Ost www.geze.no www.geze.es Tel. +49 (0) 7152 203 6440 E-Mail: muenchen.de@geze.com...
