A-5
INSTALACIÓN DE ACCESORIOS
ENFRIADOS POR AGUA
Después de seguir las instrucciones de instalación
anteriores, el COOL ARC
conexión a un accesorio enfriado por agua.

ANTORCHA TIG Y PISTOLA MIG ENFRIADAS POR AGUA

Siga la Figura A.3 cuando utilice el COOL ARC
con antorchas TIG enfriadas por agua. Siga la Figura
A.5 cuando utilice el COOL ARC
MIG enfriada por agua. Consulte el manual de instruc-
ciones del fabricante cuando utilice el COOL ARC
con otros accesorios TIG y MIG enfriados por agua.
CONEXIÓN A ALIMENTADORES DE ALAMBRE
Siga la Figura A.4 cuando utilice el COOL ARC
con un alimentador de alambre. Éste necesitará tener
mangueras de paso de agua instaladas, a fin de funcionar
correctamente con el COOL ARC
requiere flujo continuo. NO UTILICE UNA VÁLVULA DE
SOLENOIDE DE AGUA con el COOL ARC
conexión de paso de agua están disponibles para los ali-
mentadores de alambre. Consulte la literatura del producto
o el manual de instrucciones del alimentador de alambre
para la disponibilidad del kit y otros detalles de conexión.
No se requiere que las líneas de agua corran por el alimen-
tador de alambre pero esto sí proporciona una conexión
muy conveniente de la pistola MIG. Si las mangueras de
paso de agua no están disponibles, conecte la pistola MIG
como se muestra en la Figura A.5.

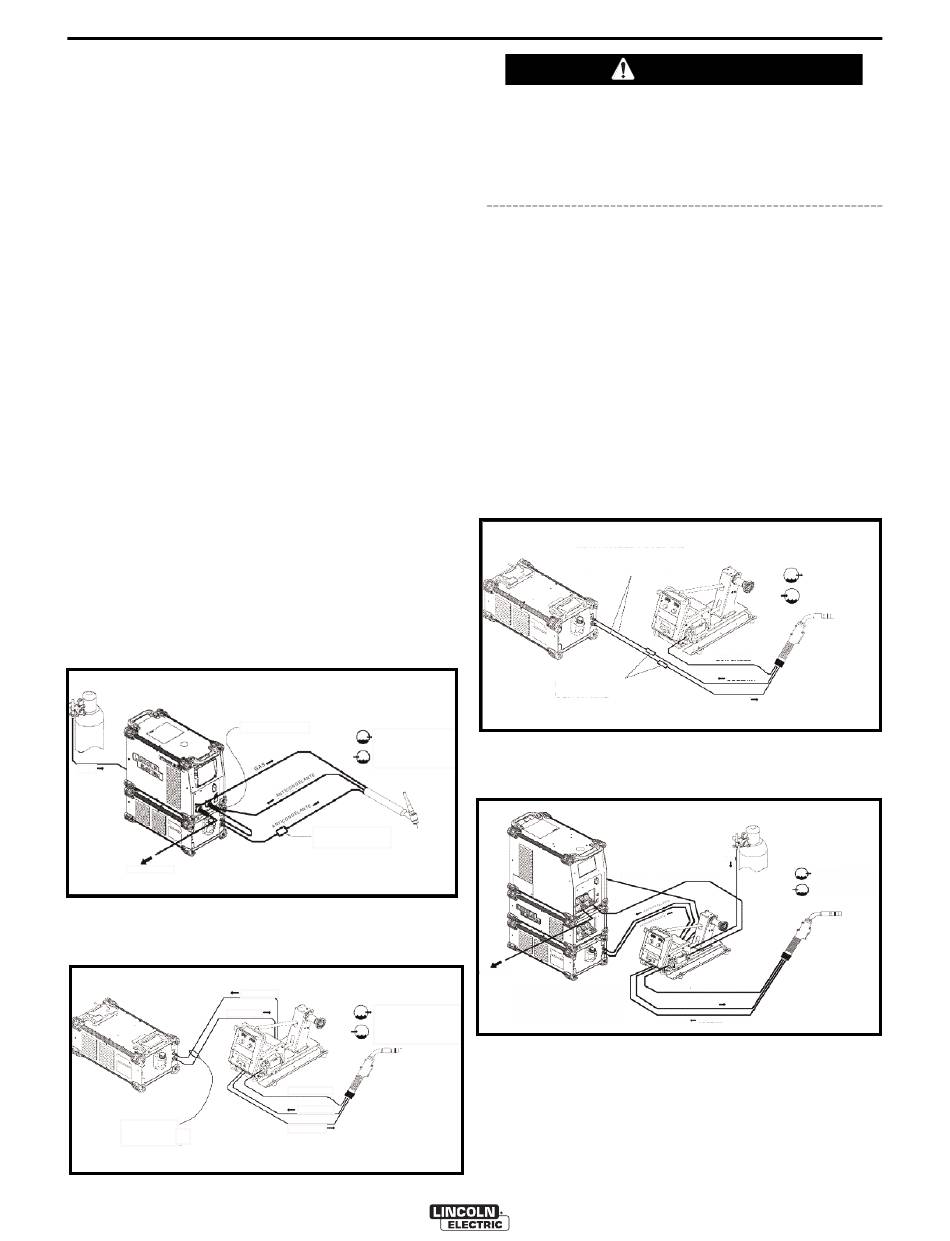

FIGURA A.3
Conexión de Antorcha TIG Enfriada por Agua
ADAPTADOR K1622-X
GAS
HACIA EL TRABAJO
FIGURA A.4
Conexión de Pistola MIG Enfriada por Agua
ANTICONGELANTE
ANTICONGELANTE
K1859-1 PARA
CONECTAR A
ALIMENTADORES
DE ALAMBRE
INSTALACIÓN
55 está listo para una
®
55
®
55 con la pistola
®
55
®
55 junto
®
55, ya que el enfriador
®
55. Los kits de
®
SALIDA
= MANGUERA AZUL
ANTICONGELANTE
ENTRADA
= MANGUERA ROJA
ANTICONGELANTE
CONEXIÓN CGA
HEMBRA A HEMBRA
SALIDA
ANTICONGELANTE = MANGUERA AZUL
ENTRADA
ANTICONGELANTE = MANGUERA ROJA
CABLE DE LA PISTOLA
ANTICONGELANTE
ANTICONGELANTE
COOL ARC
PRECAUCIÓN
NO UTILICE UNA VÁLVULA DE SOLENOIDE DE
AGUA con el COOL ARC
de solenoide se cierra, la bomba funciona sin
flujo, haciendo que se caliente excesivamente lle-
vando a su falla prematura.
CABLE DE ALIMENTACIÓN CON AGUA Y
MANGUERAS DE GAS K529-10
Este ensamble de cables incluye un (1) cable de ali-
mentación, (1) cable de control, (1) manguera de gas y (2)
mangueras de agua para conectar una fuente de poder a un
alimentador de alambre. La longitud del cable es de 3.05m
(10 pies). Las mangueras de agua tienen conectores macho
de manguera de roscado a la izquierda de 5/8"-18 y la
manguera de gas tiene un conector macho de manguera de
roscado a la derecha de 5/8"-18. Las longitudes de cable y
manguera están diseñadas para conectar un alimentador de
alambre a un COOL ARC
®
una ilustración de esta conexión.
FIGURA A.5
Conexión al Alimentador de Alambre (No Utilice el Solenoide de Agua)
MANGUERAS DE AGUA KP504
Y ACOPLAMIENTOS DE ADAPTADOR
CGA HEMBRA A HEMBRA DE 5/8" DE
ROSCADO A LA IZQUIERDA
CONEXIÓN CGA
HEMBRA A HEMBRA
FIGURA A.6
Conexión al Alimentador de Alambre (No Utilice el Solenoide de Agua)
CABLE DE
CONTROL
AL TRABAJO
NOTA:
ORDENE K1859-1 PARA
ALIMENTADORES DE ALAMBRE CON
CONECTORES DE DESCONEXIÓN RÁPIDA
55
®
55. Cuando una válvula
®
55. Consulte la Figura A.6 para
SALIDA
= MANGUERA AZUL
ANTICONGELANTE
ENTRADA
= MANGUERA ROJA
ANTICONGELANTE
CABLE DE LA PISTOLA
ANTICONGELANTE
ANTICONGELANTE
GAS
SALIDA
CABLE DEL ELECTRODO
ANTICONGELANTE
ENTRADA
ANTICONGELANTE
CABLE DE LA PISTOLA
ANTICONGELANTE
ANTICONGELANTE
A-5
= MANGUERA AZUL
= MANGUERA ROJA
