Instalación eléctrica
5
Conector enchufable
Conector enchufable M23
Versión MMF1.
108
Instrucciones de funcionamiento – MOVIMOT
PRECAUCIÓN
Pérdida del índice de protección garantizado.
Posible daño material.
• Apriete la tuerca de racor del conector enchufable M23 con 3 Nm.
• El hueco entre el conector y el conector hembra es de aprox. 2 mm.

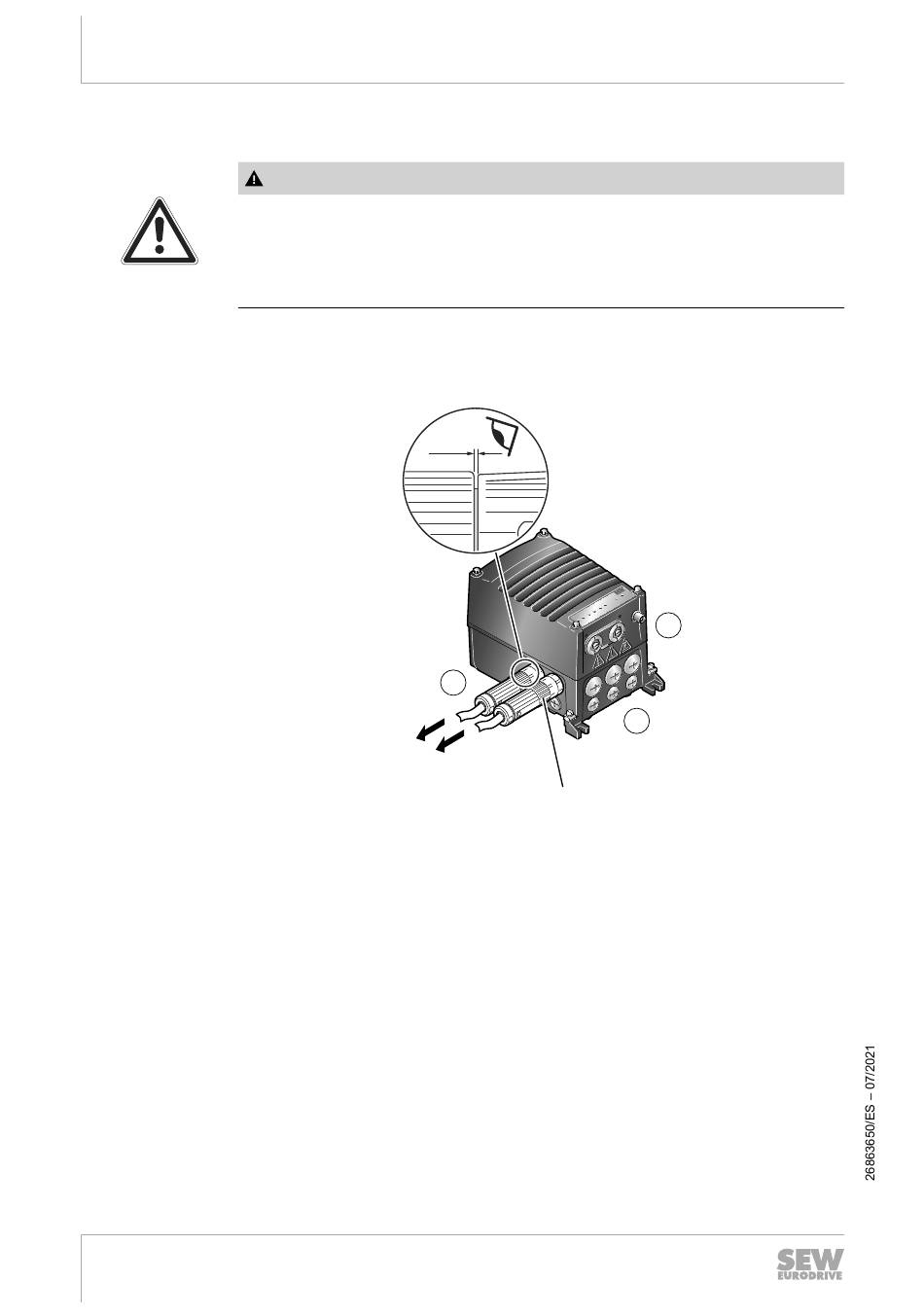

Los conectores enchufables M23 están disponibles en la versión "Recto".
[1] Versión "Recto"
[2] Par de apriete de la tuerca de racor 3 Nm
Puede adquirir una herramienta adecuada de la empresa TE Connectivity -
Intercontec products con los siguientes números de pedido:
• Llave dinamométrica 3 Nm, cuadrado exterior 1/4": C1.020.00
• Llave de gancho 1/4" cuadrado interior para las series 923/723 con equipa-
miento SpeedTec: C6.216.00
[3] Hueco entre el conector y el conector hembra aprox. 2 mm
®
flexible
[3]
2 mm
X
[1]
3 Nm
[2]
