Seleccione el protocolo de comunicación posterior de la siguiente forma:
1. Pulse un botón de flecha para acceder al menú principal.
2. Utilice los botones de flecha para seleccionar CONFIGURACIÓN/
COMUNICACIÓN\PROTOCOLO POSTERIOR y pulse
sobre el ajuste utilizado actualmente (por ejemplo SPA).
3. Pulse para entrar en el modo de ajuste. La segunda línea empezará a
parpadear.
4. Utilice o para seleccionar el ajuste deseado.
5. Pulse para confirmar la selección.
6. Para que la pantalla vuelva al modo inactivo, pulse el botón

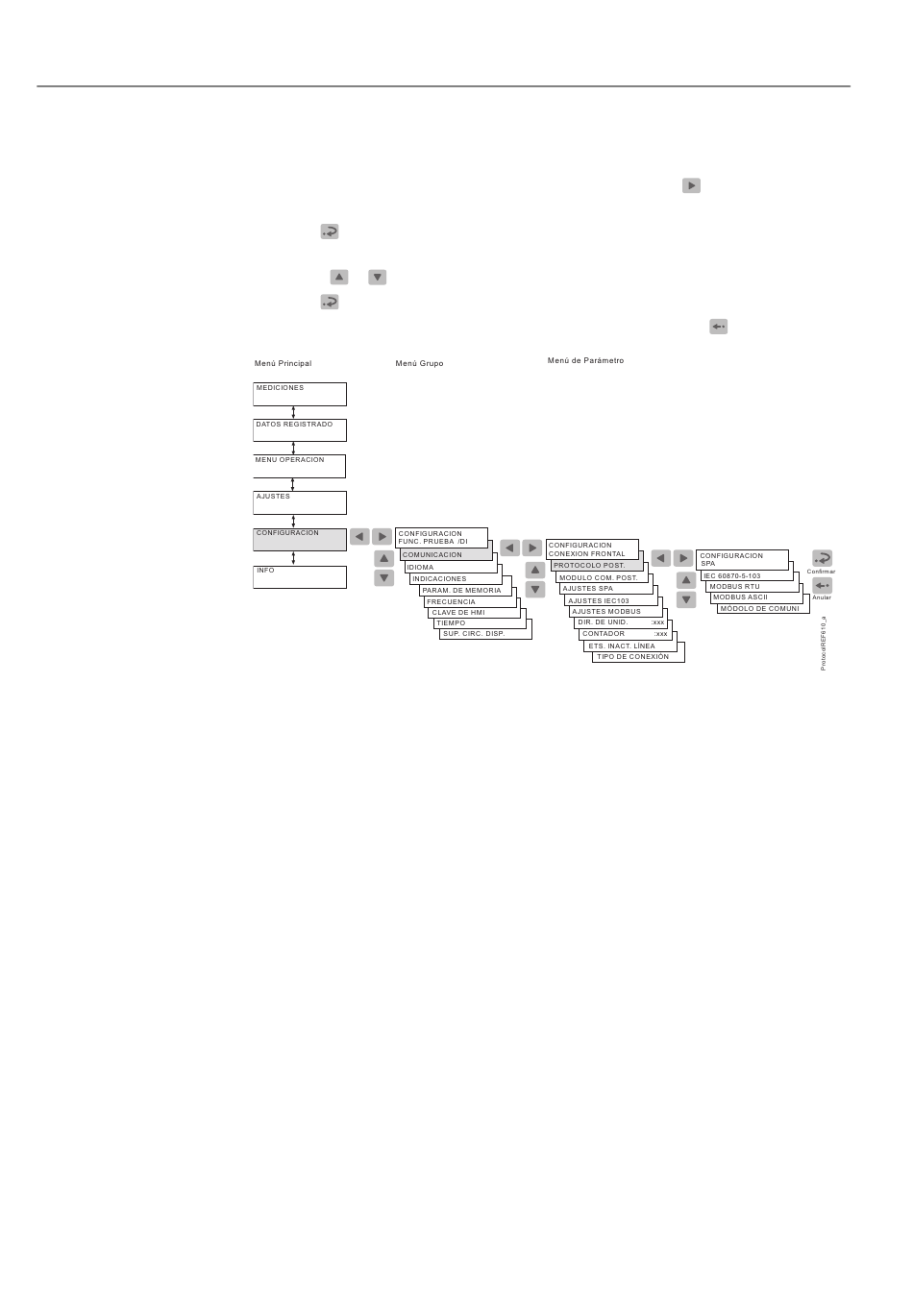

Fig. 3.1.13.-1 Selección del protocolo de comunicación para la conexión
posterior

Niveles de funcionamiento de la HMI

El nivel principal de la HMI está formado por un nivel de usuario y un nivel técnico.
El nivel de usuario se utiliza para medición y supervisión, mientras que el nivel
técnico se emplea para ajustes avanzados del relé de protección, y se puede
configurar para que solicite una contraseña. La contraseña será solicitada después de
sustituir el valor predeterminado de "999".

Nivel de usuario

Grupos de menús del nivel de usuario
El nivel de usuario contiene cuatro grupos de menús:
• MEDICIONES = monitoriza los valores medidos

• DATOS REGISTRADOS =

• valores de eventos almacenados de las funciones de protección
• número registrado de arranques de funciones de protección
• registros actualizados continuamente de valores actuales de las funciones de
protección
1MRS756062
. El cursor estará
.
