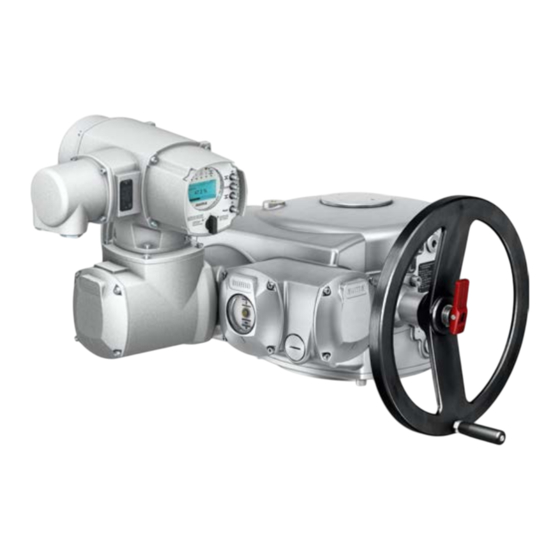

Actuadores multivueltas
SA 25.1
SA 48.1
SAR 25.1
SAR 30.1
Unidad de mando: electrónica
con control de actuador
AC 01.2 No intrusivo
Control
Paralelo
Profibus DP
Profinet
Modbus RTU
Modbus TCP/IP
Foundation Fieldbus
HART
Instrucciones de servicio
Montaje, manejo y puesta en servicio

Publicidad

loading

Manuales relacionados para AUMA SA 25.1

Resumen de contenidos para AUMA SA 25.1

  • Página 1 Actuadores multivueltas SA 25.1 SA 48.1 SAR 25.1 SAR 30.1 Unidad de mando: electrónica con control de actuador AC 01.2 No intrusivo Control Paralelo Profibus DP Profinet Modbus RTU Modbus TCP/IP Foundation Fieldbus HART Instrucciones de servicio Montaje, manejo y puesta en servicio...
  • Página 2 Su objetivo es ayudar a instalar y poner en servicio el equipo. Documentos de referencia: Manual (Operación y ajuste) del control de actuador AC 01.2 paralelo La documentación de referencia se puede conseguir en Internet: www.auma.com o se puede solicitar directamente a AUMA (véase <Direcciones>). Índice Página...
  • Página 3 Indicaciones durante la puesta en servicio 7.2. Indicaciones en pantalla 7.2.1. Señales de actuador y válvula 7.2.2. Indicaciones de estado según la clasificación de AUMA 7.2.3. Indicaciones de estado según la recomendación NAMUR 7.3. Lámparas indicadoras en los mandos locales 7.4.
  • Página 4 13.1. Datos técnicos del actuador multivueltas 13.2. Datos técnicos del control de actuador Lista de piezas de repuesto....................14.1. Actuador multivueltas SA 25.1 SA 48.1/SAR 25.1 SAR 30.1 14.2. Control de actuador AC 01.2 con conexión eléctrica S 14.3. Soporte mural Certificados..........................
  • Página 5 1.2. Rango de aplicación Los actuadores multivueltas AUMA están diseñados para la maniobra de válvulas industriales, p.ej., válvulas de globo, compuerta, mariposa, bola, etc. Otras aplicaciones precisan de la autorización expresa (por escrito) del fabricante. Así, su uso no está permitido para:...
  • Página 6 SA 25.1 SA 48.1/SAR 25.1 SAR 30.1 Unidad de mando: electrónica Instrucciones de seguridad AC 01.2 No intrusivo Paralelo Vehículos industriales terrestres según EN ISO 3691 Elevadores según EN 14502 Ascensores para personas según DIN 15306 y 15309 Montacargas según EN 81-1/A1 Escaleras mecánicas...
  • Página 7 SA 25.1 SA 48.1/SAR 25.1 SAR 30.1 Unidad de mando: electrónica AC 01.2 No intrusivo Paralelo Instrucciones de seguridad de forma general, en las atmósferas potencialmente explosivas por polvo se deben observar los requisitos de la norma EN 60079, parte 14 y parte 17. La correspondiente obligación de diligencia y un personal formado para la puesta...
  • Página 8 Para el control y el procesamiento de las señales del actuador, es imprescindible un control de actuador. El control de actuador AC 01.2 sirve para controlar los actuadores AUMA y se entrega Control de actuador listo para funcionar.
  • Página 9 SA 25.1 SA 48.1/SAR 25.1 SAR 30.1 Unidad de mando: electrónica AC 01.2 No intrusivo Paralelo Identificación 2.2. Placa de características Figura 3: Disposición de las placas de características Placa de características del actuador Placa de características del control de actuador Placa de características del motor...
  • Página 10 Denominación del tipo Número de pedido Número de serie Esquema eléctrico del actuador Diagrama de cableado del control de actuador Tensión de red Clase de potencia AUMA de los conmutadores Temperatura ambiente admisible Grado de protección ambiental [10] Control [11] Código DataMatrix...
  • Página 11 (del motor) está dimensionado el conmutador. La potencia nominal del motor del actuador se indica en kW en la placa de características del motor. La asignación de las clases de potencia AUMA a las potencias nominales de los tipos de motor se puede consultar en las hojas de datos eléctricos aparte.
  • Página 12 (ABRIR, PARO, CERRAR) 0/4-20 mA Corriente de entrada para el control de setpoint mediante entrada analógica Con nuestra AUMA Assistant App puede escanear el código DataMatrix y obtener Código DataMatrix así como usuario autorizado acceso directo a documentos del producto relacionados con el pedido sin tener que introducir el número de pedido o de serie.
  • Página 13 Realice una carrera de prueba a baja altura, elimine peligros previsibles, por ejemplo, debido a vuelcos. Figura 9: Ejemplo: elevación del actuador Tabla 4: Peso del control de actuador AC 01.2 con conexión eléctrica del tipo: Peso aprox. [kg] Conector múltiple AUMA con terminales para atornillar...
  • Página 14 PE. Para la disposición del embalaje, se recomienda enviarlo a los centros locales de reciclado. El peso indicado incluye el actuador multivueltas AUMA NORM con motor de corriente trifásica, conexión eléctrica estándar, acoplamiento B1 y volante. En otros acoplamientos hay que tener en cuenta pesos adicionales.
  • Página 15 SA 25.1 SA 48.1/SAR 25.1 SAR 30.1 Unidad de mando: electrónica AC 01.2 No intrusivo Paralelo Montaje Montaje 4.1. Posición de montaje El producto aquí descrito puede funcionar en cualquier posición de montaje. Restricción: si se utiliza aceite en lugar de grasa en la carcasa de engranajes del actuador, es obligatorio montar el eje hueco en posición vertical junto con la brida.
  • Página 16 SA 25.1 SA 48.1/SAR 25.1 SAR 30.1 Unidad de mando: electrónica Montaje AC 01.2 No intrusivo Paralelo Fije el volante con el anillo de seguridad suministrado. Figura 12: 4.3. Montar el actuador en la válvula/el reductor ¡Peligro de corrosión por daños en la pintura o por la formación de agua de condensación!
  • Página 17 SA 25.1 SA 48.1/SAR 25.1 SAR 30.1 Unidad de mando: electrónica AC 01.2 No intrusivo Paralelo Montaje 4.3.1.1. Mecanización de la tuerca de roce Este paso de trabajo sólo es necesario con tuercas de roce en bruto o con orificio piloto.
  • Página 18 SA 25.1 SA 48.1/SAR 25.1 SAR 30.1 Unidad de mando: electrónica Montaje AC 01.2 No intrusivo Paralelo Enrosque el anillo de centraje [3] y apriételo hasta el tope. 4.3.1.2. Montaje del actuador multivueltas (con acoplamiento A) en la válvula Figura 15: Montaje del acoplamiento A Husillo de la válvula...
  • Página 19 SA 25.1 SA 48.1/SAR 25.1 SAR 30.1 Unidad de mando: electrónica AC 01.2 No intrusivo Paralelo Montaje 12. Apriete los tornillos de fijación [5] entre la válvula y el acoplamiento A en diago- nal con los pares indicados en la tabla.
  • Página 20 SA 25.1 SA 48.1/SAR 25.1 SAR 30.1 Unidad de mando: electrónica Montaje AC 01.2 No intrusivo Paralelo Compruebe si las bridas de conexión cuadran. Compruebe si el acoplamiento del actuador multivueltas [1] coincide con el acoplamiento del reductor/la válvula o el eje de válvula/reductor [2/3].
  • Página 21 Información: En los tubos de protección de husillos compuestos por dos o más piezas parciales, enrosque firmemente todas las piezas parciales. Figura 19: Tubo de protección compuesto por piezas parciales y manguitos ros- cados (SA 25.1/30.1:>900 mm) Pieza parcial del tubo de protección del husillo Junta anular (junta en V) Manguito roscado Baje la junta anular [3] hasta que entre en contacto con la carcasa.
  • Página 22 SA 25.1 SA 48.1/SAR 25.1 SAR 30.1 Unidad de mando: electrónica Montaje AC 01.2 No intrusivo Paralelo 4.5.1. Cambiar las posiciones de montaje ¡Tensión peligrosa! Posibilidad de descarga eléctrica. Antes de abrir, desconecte la tensión. ¡Descarga electrostática ESD! Deterioro de componentes electrónicos.
  • Página 23 SA 25.1 SA 48.1/SAR 25.1 SAR 30.1 Unidad de mando: electrónica AC 01.2 No intrusivo Paralelo Conexión eléctrica Conexión eléctrica 5.1. Notas generales Peligro en caso de conexión eléctrica incorrecta La no observancia puede suponer la muerte, graves lesiones para la salud o daños materiales.
  • Página 24 Todos los aparatos conectados de forma externa deben cumplir los estándares de seguridad aplicables del lugar de instalación. La clase de potencia AUMA (A1, B1, ...) se indica en la placa de características del control de actuador...
  • Página 25 Contactos de mando opcionalmente también como conexión crimpada. Versión S (estándar) con tres entradas de cables. Versión SH (superior) con entradas de cables adicionales. Para conectar los cables se extrae el conector múltiple AUMA y el conector hembra de la tapa.
  • Página 26 SAR 30.1 Unidad de mando: electrónica Conexión eléctrica AC 01.2 No intrusivo Paralelo Datos técnicos Tabla 12: Conexión eléctrica del conector múltiple de AUMA Contactos de fuerza Contactos de mando N.° máximo de contactos 6 (3 equipados) + conductor 50 pasadores/casquillos...
  • Página 27 SA 25.1 SA 48.1/SAR 25.1 SAR 30.1 Unidad de mando: electrónica AC 01.2 No intrusivo Paralelo Conexión eléctrica Coloque los prensaestopas [8] adecuados para el tamaño de los cables de conexión. El grado de protección ambiental IP... indicado en la placa de características sólo se puede asegurar utilizando los prensaestopas adecuados.
  • Página 28 SA 25.1 SA 48.1/SAR 25.1 SAR 30.1 Unidad de mando: electrónica Conexión eléctrica AC 01.2 No intrusivo Paralelo En caso de fallo: ¡tensión peligrosa si el conductor de toma de tierra NO está conectado! Posibilidad de descarga eléctrica. Conecte todos los conductores de toma de tierra.
  • Página 29 SA 25.1 SA 48.1/SAR 25.1 SAR 30.1 Unidad de mando: electrónica AC 01.2 No intrusivo Paralelo Conexión eléctrica 5.2.1.3. Cerrar el recinto de terminales Figura 26: Cerrar el recinto de terminales Tapa (la imagen muestra la versión S) Tornillos de la tapa Junta tórica...
  • Página 30 SA 25.1 SA 48.1/SAR 25.1 SAR 30.1 Unidad de mando: electrónica Conexión eléctrica AC 01.2 No intrusivo Paralelo 5.3. Conexiones eléctricas del actuador Figura 27: Disposición de las conexiones en los tamaños 25.1 40.1 Recinto de terminales del motor para corrientes nominales de más de 25 A Entrada de cable para conexión del motor...
  • Página 31 SA 25.1 SA 48.1/SAR 25.1 SAR 30.1 Unidad de mando: electrónica AC 01.2 No intrusivo Paralelo Conexión eléctrica 5.3.1. Conexión del motor 5.3.1.1. Abrir el recinto de terminales del motor Figura 29: Abrir el recinto de terminales del motor Tapa Tornillos de la tapa Junta tórica...
  • Página 32 SA 25.1 SA 48.1/SAR 25.1 SAR 30.1 Unidad de mando: electrónica Conexión eléctrica AC 01.2 No intrusivo Paralelo Secciones transversales de conexión y pares de apriete de los terminales del motor Tipo Velocidad Secciones transversales de cone- Pares de apriete xión...
  • Página 33 Aplique una fina capa de grasa no ácida (p. ej., vaselina) a la junta tórica. Coloque la tapa [1] y apriete uniformemente los tornillos [2] en diagonal. 5.3.2. Conexión eléctrica S/SH/ (conector múltiple AUMA) 5.3.2.1. Abrir el recinto de terminales Figura 32: Abrir el recinto de terminales Tapa (la imagen muestra la versión S)
  • Página 34 SA 25.1 SA 48.1/SAR 25.1 SAR 30.1 Unidad de mando: electrónica Conexión eléctrica AC 01.2 No intrusivo Paralelo 5.3.2.2. Conexión de los cables Tabla 15: Secciones transversales de conexión y pares de apriete de los terminales Nombre Secciones transversales de conexión...
  • Página 35 SA 25.1 SA 48.1/SAR 25.1 SAR 30.1 Unidad de mando: electrónica AC 01.2 No intrusivo Paralelo Conexión eléctrica 5.3.2.3. Cerrar el recinto de terminales Figura 35: Cerrar el recinto de terminales Tapa (la imagen muestra la versión S) Tornillos de la tapa Junta tórica...
  • Página 36 100 m como máximo. Recomendamos utilizar un juego de cables «LSW» de AUMA. Si no se va a utilizar el juego de cables de AUMA: Utilice cables flexibles y apantallados adecuados. Utilice un cable de datos apto para CAN separado del MWG con una im- pedancia propia de 120 ohmios (p.
  • Página 37 SA 25.1 SA 48.1/SAR 25.1 SAR 30.1 Unidad de mando: electrónica AC 01.2 No intrusivo Paralelo Conexión eléctrica Si hay cables de conexión, p. ej., de la calefacción o interruptores, que deben conectarse directamente del actuador al conector del cliente XK (XA-XM-XK, véase diagrama de cableado), estos cables de conexión deben someterse a...
  • Página 38 Señales del actuador Con los actuadores con una elevada corriente nominal del motor (clase de potencia de AUMA de conmutadores a partir de la categoría A4) es necesario un armario. En tal caso, los conmutadores (contactores-inversores) se encuentran en el armario y no en el control de actuador.
  • Página 39 SA 25.1 SA 48.1/SAR 25.1 SAR 30.1 Unidad de mando: electrónica AC 01.2 No intrusivo Paralelo Conexión eléctrica 5.4.3. Marco Figura 39: Marco, ejemplo con conector y tapa Marco para guardar de forma segura un conector desenchufado o una tapa.
  • Página 40 SA 25.1 SA 48.1/SAR 25.1 SAR 30.1 Unidad de mando: electrónica Conexión eléctrica AC 01.2 No intrusivo Paralelo 5.4.5. Toma de tierra exterior Figura 41: Toma de tierra del actuador multivueltas Toma de tierra exterior (estribo) para la integración en la conexión equipotencial.
  • Página 41 SA 25.1 SA 48.1/SAR 25.1 SAR 30.1 Unidad de mando: electrónica AC 01.2 No intrusivo Paralelo Operación Operación 6.1. Operación manual Para realizar ajustes y para la puesta en servicio, así como en caso de fallo del motor o de la red eléctrica, el actuador se puede operar en operación manual. El mando manual se acopla mediante una mecánica de conmutación integrada.
  • Página 42 SA 25.1 SA 48.1/SAR 25.1 SAR 30.1 Unidad de mando: electrónica Operación AC 01.2 No intrusivo Paralelo Gire el volante en el sentido que desee. Para cerrar la válvula, gire el volante en sentido horario: El eje del actuador (válvula) gira en sentido horario en sentido CERRAR.
  • Página 43 SA 25.1 SA 48.1/SAR 25.1 SAR 30.1 Unidad de mando: electrónica AC 01.2 No intrusivo Paralelo Operación Es posible que las superficies estén calientes debido a, p. ej., elevadas tempe- raturas ambiente o por fuerte radiación solar. Peligro de sufrir quemaduras Compruebe la temperatura de la superficie y lleve guantes de protección de...
  • Página 44 SA 25.1 SA 48.1/SAR 25.1 SAR 30.1 Unidad de mando: electrónica Operación AC 01.2 No intrusivo Paralelo Figura 46: [1 4] Pulsadores o ayuda para la navegación Selector Pantalla Tabla 17: Funciones importantes de los pulsadores para el manejo del menú...
  • Página 45 SA 25.1 SA 48.1/SAR 25.1 SAR 30.1 Unidad de mando: electrónica AC 01.2 No intrusivo Paralelo Operación Figura 48: Caracterización con ID ID empieza con = Menú de estado ID empieza con = Menú principal Se puede cambiar entre el menú de estado S y el menú principal M: Cambiar de grupos Para ello, con el selector en la posición 0 (OFF), mantenga presionado el pulsador...
  • Página 46 SA 25.1 SA 48.1/SAR 25.1 SAR 30.1 Unidad de mando: electrónica Operación AC 01.2 No intrusivo Paralelo Tabla 18: Usuarios y derechos Usuario (nivel) Derecho/Contraseña Observador (1) Comprobar ajustes No se precisa contraseña Operador (2) Cambiar ajustes Contraseña de fábrica: 0000...
  • Página 47 SA 25.1 SA 48.1/SAR 25.1 SAR 30.1 Unidad de mando: electrónica AC 01.2 No intrusivo Paralelo Operación Seleccione los parámetros Cambiar contraseñas, o bien: Cambiar contraseñas mediante el menú haciendo clic hasta el parámetro, o bien mediante llamada directa: pulse e introduzca la ID M0229 En la pantalla se visualiza: ▶...
  • Página 48 SA 25.1 SA 48.1/SAR 25.1 SAR 30.1 Unidad de mando: electrónica Operación AC 01.2 No intrusivo Paralelo Arrib. ▲ Abajo ▼ seleccione el nivel de usuario, los símbolos significan: triángulo negro: ▶ = ajuste actual triángulo blanco: ▷ = selección (aún sin guardar) Ok Pulse OK.
  • Página 49 SA 25.1 SA 48.1/SAR 25.1 SAR 30.1 Unidad de mando: electrónica AC 01.2 No intrusivo Paralelo Indicadores Indicadores 7.1. Indicaciones durante la puesta en servicio Después de conectar la tensión de alimentación, todos los LEDs de los mandos Prueba de LEDs locales deben iluminarse durante aprox.
  • Página 50 SA 25.1 SA 48.1/SAR 25.1 SAR 30.1 Unidad de mando: electrónica Indicadores AC 01.2 No intrusivo Paralelo Figura 56: Informaciones en la línea de estado (arriba) Modo de operación Símbolo de avería (sólo para fallos y avisos) Número de ID: S = Página de estado Ayuda para la navega- Si hay disponibles otros detalles o más informaciones sobre la indicación, en la...
  • Página 51 SA 25.1 SA 48.1/SAR 25.1 SAR 30.1 Unidad de mando: electrónica AC 01.2 No intrusivo Paralelo Indicadores Tras aprox. 3 segundos aparece la indicación de barras. Figura 60: Par se puede cambiar la unidad indicada (porcentaje %, Newton Cambiar la unidad Con el pulsador metro Nm o libras por pie ft-lb).
  • Página 52 Pausa en sentido CERRAR Pausa en sentido ABRIR Pausa en sentido ABRIR y CERRAR 7.2.2. Indicaciones de estado según la clasificación de AUMA Estas indicaciones están disponibles cuando el parámetro Clasif. diagnosis M0539 está ajustado al valor AUMA. Avisos (S0005) Cuando se emite un aviso, en la pantalla se indica S0005: el número de avisos emitidos...
  • Página 53 SA 25.1 SA 48.1/SAR 25.1 SAR 30.1 Unidad de mando: electrónica AC 01.2 No intrusivo Paralelo Indicadores No listo REMOTO (S0006) La indicación S0006 muestra las señales del grupo No listo REMOTO. Cuando se emite una señal de ese tipo, en la pantalla se indica S0006: el número de señales emitidas...
  • Página 54 SA 25.1 SA 48.1/SAR 25.1 SAR 30.1 Unidad de mando: electrónica Indicadores AC 01.2 No intrusivo Paralelo tras aprox. 3 segundos, parpadea un triángulo con una llave dentro Figura 69: Comprobación de funciones Para más información, véase también <Solución de fallos>.
  • Página 55 SA 25.1 SA 48.1/SAR 25.1 SAR 30.1 Unidad de mando: electrónica AC 01.2 No intrusivo Paralelo Indicadores 7.3. Lámparas indicadoras en los mandos locales Figura 72: Disposición y significado de las lámparas indicadoras Caracterización con símbolos (estándar) Caracterización con cifras 1 6 (opción)
  • Página 56 SA 25.1 SA 48.1/SAR 25.1 SAR 30.1 Unidad de mando: electrónica Indicadores AC 01.2 No intrusivo Paralelo 7.4. Indicadores opcionales 7.4.1. Indicador mecánico de posición (con autoajuste) Figura 73: Indicador mecánico de posición Posición final ABIERTO alcanzada Posición final CERRADO alcanzada...
  • Página 57 SA 25.1 SA 48.1/SAR 25.1 SAR 30.1 Unidad de mando: electrónica AC 01.2 No intrusivo Paralelo Señales (señales de salida) Señales (señales de salida) 8.1. Señales de estado mediante contactos de salida (salidas digitales) Mediante los contactos de salida se pueden emitir señales de estado (p. ej., cuando Propiedades se alcanza la posición final, la posición del selector, averías, ...) como señales...
  • Página 58 SA 25.1 SA 48.1/SAR 25.1 SAR 30.1 Unidad de mando: electrónica Puesta en servicio (ajustes básicos) AC 01.2 No intrusivo Paralelo Puesta en servicio (ajustes básicos) Ponga el selector en la posición 0 (OFF). Información: El selector no es un interruptor eléctrico. En la posición 0 (OFF) se evita el control del actuador.
  • Página 59 SA 25.1 SA 48.1/SAR 25.1 SAR 30.1 Unidad de mando: electrónica AC 01.2 No intrusivo Paralelo Puesta en servicio (ajustes básicos) Pulse Editar. En la pantalla se visualiza: ▶ Especialista (4) Registrar usuario Seleccione el usuario con Arrib. ▲ Abajo ▼: Información: Nivel de usuario necesario: Especialista (4) o superior.
  • Página 60 SA 25.1 SA 48.1/SAR 25.1 SAR 30.1 Unidad de mando: electrónica Puesta en servicio (ajustes básicos) AC 01.2 No intrusivo Paralelo Seleccione con Arrib. ▲ Abajo ▼: CERRAR o ABRIR ▶ Par descon. CERRAR ▶ Par descon. ABRIR El triángulo negro ▶indica la selección actual.
  • Página 61 SA 25.1 SA 48.1/SAR 25.1 SAR 30.1 Unidad de mando: electrónica AC 01.2 No intrusivo Paralelo Puesta en servicio (ajustes básicos) 9.3. Ajustar el final de carrera ¡Daños en la válvula/el reductor en caso de un ajuste incorrecto! Durante el ajuste en la operación motorizada: Interrumpa la maniobra a tiempo antes del tope (oprima el pulsador STOP).
  • Página 62 SA 25.1 SA 48.1/SAR 25.1 SAR 30.1 Unidad de mando: electrónica Puesta en servicio (ajustes básicos) AC 01.2 No intrusivo Paralelo Ajustar de nuevo la posición final CERRADO: Ajustar la posición final CERRADO CMD0009 9.1 Si la carrera es grande: Ponga el selector en posición de Operación local (LOCAL) y opere el actuador en operación motorizada con el pulsador...
  • Página 63 SA 25.1 SA 48.1/SAR 25.1 SAR 30.1 Unidad de mando: electrónica AC 01.2 No intrusivo Paralelo Puesta en servicio (ajustes básicos) 14. Haga su selección: Editar → volver al paso 12: Ajustar «de nuevo» la posición ABIERTO Esc → volver al paso 4 y ajustar la posición final CERRADO o salir del menú...
  • Página 64 SA 25.1 SA 48.1/SAR 25.1 SAR 30.1 Unidad de mando: electrónica Puesta en servicio (ajustes básicos) AC 01.2 No intrusivo Paralelo Conecte el actuador en sentido CERRAR y observe el sentido de giro en el indicador mecánico de posición. En el caso de indicador mecánico de posición con autoajuste:...
  • Página 65 SA 25.1 SA 48.1/SAR 25.1 SAR 30.1 Unidad de mando: electrónica AC 01.2 No intrusivo Paralelo Puesta en servicio (ajustes básicos) Conecte el actuador en sentido CERRAR y observe el sentido de giro en el eje hueco [3] o en el husillo [5]:...
  • Página 66 SA 25.1 SA 48.1/SAR 25.1 SAR 30.1 Unidad de mando: electrónica Puesta en servicio (ajustes/opciones en el actuador) AC 01.2 No intrusivo Paralelo Puesta en servicio (ajustes/opciones en el actuador) En los actuadores en versión sin indicador mecánico de posición (tapa sin mirilla) no se debe realizar ningún ajuste en el actuador durante la puesta en servicio.
  • Página 67 SA 25.1 SA 48.1/SAR 25.1 SAR 30.1 Unidad de mando: electrónica AC 01.2 No intrusivo Paralelo Puesta en servicio (ajustes/opciones en el actuador) Suelte los tornillos [2] y retire la tapa [1] del recinto de interruptores. Abrir Limpie las superficies de contacto de la tapa y de la carcasa.
  • Página 68 SA 25.1 SA 48.1/SAR 25.1 SAR 30.1 Unidad de mando: electrónica Puesta en servicio (ajustes/opciones en el actuador) AC 01.2 No intrusivo Paralelo Maniobre el actuador hasta la posición final ABIERTO. La flecha se gira en sentido ABRIR y arrastra con ella el disco indicador con el símbolo...
  • Página 69 SA 25.1 SA 48.1/SAR 25.1 SAR 30.1 Unidad de mando: electrónica AC 01.2 No intrusivo Paralelo Puesta en servicio (ajustes/opciones en el actuador) Para cambiar el ajuste, levante la palanca en el engranaje reductor y encájela de nuevo en la etapa que desee.
  • Página 70 SA 25.1 SA 48.1/SAR 25.1 SAR 30.1 Unidad de mando: electrónica Puesta en servicio (ajustes/opciones en el actuador) AC 01.2 No intrusivo Paralelo Sujete el disco indicador inferior y gire el disco superior con el símbolo (ABRIR) hasta que este coincida con la marca de la tapa.
  • Página 71 SA 25.1 SA 48.1/SAR 25.1 SAR 30.1 Unidad de mando: electrónica AC 01.2 No intrusivo Paralelo Puesta en servicio (ajustes/opciones en el actuador) Con ayuda de la tabla, compruebe si las vueltas/carrera del actuador coinciden con el ajuste del engranaje reductor (etapas 1 - 9).
  • Página 72 SA 25.1 SA 48.1/SAR 25.1 SAR 30.1 Unidad de mando: electrónica Puesta en servicio (ajustes/opciones en el actuador) AC 01.2 No intrusivo Paralelo Figura 86: Unidad de mando con engranaje en U Tornillo Corona de transmisión...
  • Página 73 SA 25.1 SA 48.1/SAR 25.1 SAR 30.1 Unidad de mando: electrónica AC 01.2 No intrusivo Paralelo Solución de fallos Solución de fallos 11.1. Fallos durante la puesta en servicio Tabla 24: Fallos durante el manejo/la puesta en servicio Fallo Descripción/Causa...
  • Página 74 SA 25.1 SA 48.1/SAR 25.1 SAR 30.1 Unidad de mando: electrónica Solución de fallos AC 01.2 No intrusivo Paralelo Fallos y avisos a través de indicaciones de estado en la pantalla Indicación en pantalla Descripción/Causa Remedio S0009 Señal colectiva 08: Si el valor de la indicación es >...
  • Página 75 Para la descripción de las señales individuales, véase el manual (Funcionamiento y ajuste). Fallo interno Señal colectiva 14: Personal de servicio de AUMA Se ha producido un fallo interno. Presione el pulsador Detalles para ver señales individuales. Para la descripción de las señales individuales, véase el manual (Funcionamiento y ajuste).
  • Página 76 SA 25.1 SA 48.1/SAR 25.1 SAR 30.1 Unidad de mando: electrónica Solución de fallos AC 01.2 No intrusivo Paralelo Fallos y averías Indicación en pantalla Descripción/Causa Remedio Calidad sum.eléctrico Por motivo de una mala calidad de la red, el control Compruebe la tensión de red.
  • Página 77 Ponga el selector en la posición REMOTO. Servicio activo Servicio mediante interface de servicio (Bluetooth) Finalice el software de servicio. y software de servicio AUMA CDT. Bloqueado El actuador se encuentra en el modo de operación Compruebe el ajuste y el estado de la función <Li- Bloqueado.
  • Página 78 Fusibles en el control del actuador F1/F2 Tabla 29: Fusibles primarios F1/F2 (para la fuente de alimentación) Fusible G F1/F2 Art. n° de AUMA Tamaño 6,3 x 32 mm Contactor-inversor 1 A T; 500 V K002.277 Tensión de alimentación ≤ 500 V Contactor-inversor 2 A FF;...
  • Página 79 SA 25.1 SA 48.1/SAR 25.1 SAR 30.1 Unidad de mando: electrónica AC 01.2 No intrusivo Paralelo Solución de fallos Figura 87: Saque el portafusibles del portaclavijas, abra la tapa de los fusibles y cambie los fusibles antiguos por nuevos. 11.3.2.2. Cambiar/comprobar los fusibles F3/F4 Afloje los tornillos [1] y abra la tapa [2] que se encuentra en el lado posterior del control del actuador.
  • Página 80 SA 25.1 SA 48.1/SAR 25.1 SAR 30.1 Unidad de mando: electrónica Solución de fallos AC 01.2 No intrusivo Paralelo El actuador se para y se emiten las siguientes señales de fallo: El LED 3 (protección del motor actuada) de los mandos locales luce.
  • Página 81 AUMA ofrece amplias prestaciones de servicio, como reparación y mantenimiento, Service & Support o también cursillos para los clientes. Las direcciones de contacto se pueden encontrar en este documento en la sección <Direcciones> y en Internet (www.auma.com). 12.1. Medidas preventivas para la reparación y para un funcionamiento seguro Las siguientes medidas son necesarias para que el producto funcione de forma segura durante la operación:...
  • Página 82 SA 25.1 SA 48.1/SAR 25.1 SAR 30.1 Unidad de mando: electrónica Mantenimiento y reparaciones AC 01.2 No intrusivo Paralelo 12.2. Mantenimiento Lubricación En fábrica, el actuador se rellena de grasa de alta calidad. El cambio de grasa se realiza durante el mantenimiento.
  • Página 83 22 1/min. (50 Hz) o 26 (60 Hz) NO autoblocante: SA 25.1 y SA 30.1 con velocidades desde 125 1/min. (50Hz) o 150 (60Hz) y desde el tamaño SA 35.1 con velocidades desde 32 1/min. (50Hz) o 38 (60Hz) Los actuadores multivueltas son autoblocantes cuando por efecto del par en la salida del actuador la posición de parada de la válvula no cambia.
  • Página 84 Opción: Se pueden suministrar otros colores bajo demanda Vida útil Los actuadores multivueltas AUMA cumplen o superan los requisitos de vida útil de la norma EN 15714- 2. Puede obtener más información previa solicitud. Información adicional Directivas de la UE Compatibilidad Electromagnética (CEM): (2014/30/UE)
  • Página 85 Unidad de tiristores para tensiones de red de hasta 500 V AC (recomendado para actua- dores de regulación) para las clases de potencia B1, B2 y B3 de AUMA Los contactores-inversores se han diseñado para una vida útil de 2 millones de arrancadas. Para los casos de aplicación con una frecuencia de conmutación superior, recomendamos el uso de unidades...
  • Página 86 SA 25.1 SA 48.1/SAR 25.1 SAR 30.1 Unidad de mando: electrónica Datos técnicos AC 01.2 No intrusivo Paralelo Equipamiento y funciones Señales de estado Estándar: 6 contactos de salida programables: (Señales de salida) 5 contactos NO libres de potencial con un común, máx. 250 V AC, 1 A (carga re- sistiva) Configuración estándar: Posición final CERRADO, posición final ABIERTO, selector...
  • Página 87 Bluetooth SPP (Serial Port Profile). Bluetooth Accesorios necesarios: AUMA-CDT (herramienta de puesta en servicio y diagnosis para PCs basados en Windows) AUMA Assistant App (herramienta de puesta en servicio y diagnosis para dispositivos Android) Funciones de aplicación Estándar:...
  • Página 88 230 V AC o 115 V AC, o versión interna de 400 V AC. Conexión eléctrica Estándar: Conector múltiple AUMA con terminales para atornillar Opción: Conector de control con refuerzo dorado (hembrillas y conectores) Rosca para entradas de cable Estándar:...
  • Página 89 MWG. (MWG requiere un cable de datos aparte.) Programa de configuración AUMA-CDT (herramienta de puesta en servicio y diagnosis para PCs basados en Windows) AUMA Assistant App (herramienta de puesta en servicio y diagnosis para dispositivos Android) Brida de medición de par DMF...
  • Página 90 SA 25.1 SA 48.1/SAR 25.1 SAR 30.1 Unidad de mando: electrónica Lista de piezas de repuesto AC 01.2 No intrusivo Paralelo Lista de piezas de repuesto 14.1. Actuador multivueltas SA 25.1 SA 48.1/SAR 25.1 SAR 30.1...
  • Página 91 Con cada pedido de piezas de repuesto, especifique el tipo de dispositivo y nuestro número de pedido (véase placa de características). Sólo se deben utilizar piezas originales de AUMA. El uso de otras piezas de repuesto supone la pérdida de los derechos de garantía y de recla- maciones de responsabilidad.
  • Página 92 SA 25.1 SA 48.1/SAR 25.1 SAR 30.1 Unidad de mando: electrónica Lista de piezas de repuesto AC 01.2 No intrusivo Paralelo 14.2. Control de actuador AC 01.2 con conexión eléctrica S...
  • Página 93 Con cada pedido de piezas de repuesto, especifique el tipo de dispositivo y nuestro número de pedido (véase placa de características). Sólo se deben utilizar piezas originales de AUMA. El uso de otras piezas de repuesto supone la pérdida de los derechos de garantía y de recla- maciones de responsabilidad.
  • Página 94 SA 25.1 SA 48.1/SAR 25.1 SAR 30.1 Unidad de mando: electrónica Lista de piezas de repuesto AC 01.2 No intrusivo Paralelo 14.3. Soporte mural...
  • Página 95 Con cada pedido de piezas de repuesto, especifique el tipo de dispositivo y nuestro número de pedido (véase placa de características). Sólo se deben utilizar piezas originales de AUMA. El uso de otras piezas de repuesto supone la pérdida de los derechos de garantía y de recla- maciones de responsabilidad.
  • Página 96 Los certificados son válidos desde la fecha de expedición indicada. Sujeto a cambios. Información Las versiones válidas actualmente se suministran junto con el aparato y se pueden descargar en la página web http://www.auma.com. 15.1. Declaración de Conformidad de la UE / Declaración de Incorporación...
  • Página 97 SA 25.1 SA 48.1/SAR 25.1 SAR 30.1 Unidad de mando: electrónica AC 01.2 No intrusivo Paralelo...
  • Página 98 SA 25.1 SA 48.1/SAR 25.1 SAR 30.1 Unidad de mando: electrónica AC 01.2 No intrusivo Paralelo...
  • Página 99 SA 25.1 SA 48.1/SAR 25.1 SAR 30.1 Unidad de mando: electrónica AC 01.2 No intrusivo Paralelo Índice alfabético Índice alfabético Datos técnicos Declaración de Conformidad de la UE Accesorios (conexión eléctri- Declaración de Incorporación Denominación del tipo 9, 10 Accesorios de montaje...
  • Página 100 SA 25.1 SA 48.1/SAR 25.1 SAR 30.1 Unidad de mando: electrónica Índice alfabético AC 01.2 No intrusivo Paralelo Identificación Operación Idioma en pantalla Operación local Indicación de posición inter- Operación local del actuador 42, 42 media mediante LEDs Operación manual Indicaciones en pantalla Operación motorizada...
  • Página 101 SA 25.1 SA 48.1/SAR 25.1 SAR 30.1 Unidad de mando: electrónica AC 01.2 No intrusivo Paralelo Índice alfabético Salidas digitales Sentido de giro 63, 64 Señal de entrada Señales Señales (analógicas) Señales analógicas Señales de estado Señales de estado de poten- cial Señales de salida...
