Montaggio Attacco Superiore Terzo Punto; Montaggio Convogliatore - Checchi & Magli SP onion Manual De Uso Y Mantenimiento

Disimballo
In fase di disimballo controllare l'integrità e l'esatta quan-
tità dei componenti; in caso di danni segnalare al riven-
ditore o direttamente al costruttore i danni subiti entro 8
giorni dal ricevimento della macchina.

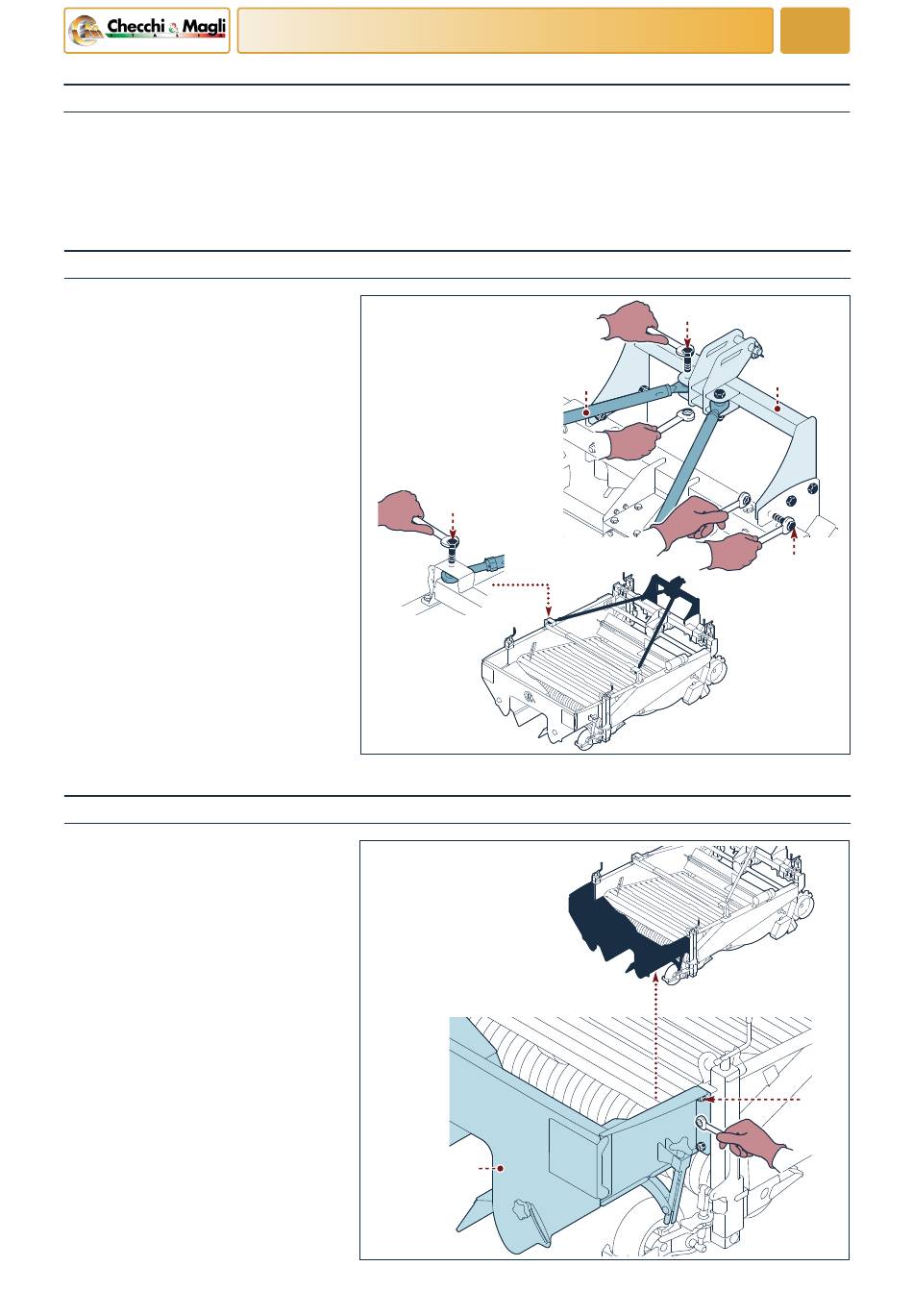

Montaggio attacco superiore terzo punto

Eseguire le operazioni descritte.
1) Posizionare l'attacco terzo punto su-
periore (A).
2) Avvitare i bulloni (B).
3) Avvitare i bulloni dalla parte opposta.
4) Posizionare il tirante (C) come illustra-
to in figura.
5) Avvitare il bullone (D).
6) Avvitare il bullone (E).
7) Ripetere le stesse operazioni per mon-
tare l'altro tirante.

Montaggio convogliatore

Eseguire le operazioni descritte.
1) Posizionare il convogliatore (A).
2) Avvitare i dadi (B).
3) Avvitare i dadi dalla parte opposta del
convogliatore.
