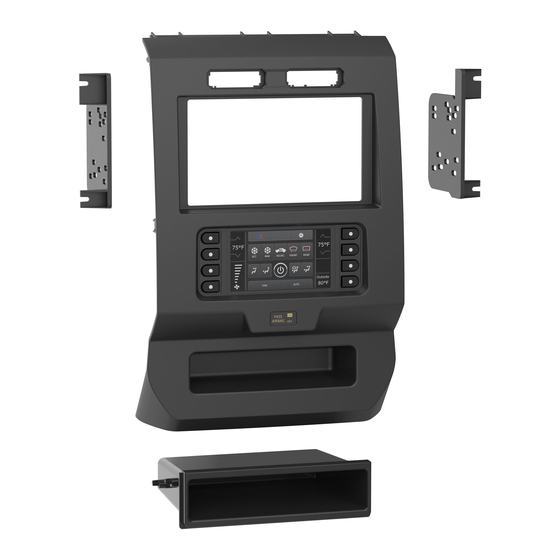

KIT COMPONENTS
• A) Radio trim panel with touchscreen display • B) Radio brackets • C) SYNC
• F) (4) #4 x 1/2" Phillips pan-head screws • G) (7) Panel clips • H) HVAC interface and wiring harness (not shown)
B
A
The World's best kits.
®
Ford F-150 2015-up*
*Visit MetraOnline.com for up-to-date vehicle specific applications.
KIT FEATURES
• ISO DIN radio provision with pocket
• ISO DDIN radio provision
• Painted Charcoal
• Touchscreen display for climate and personalization features
Note: Does not work with Sony amplified systems.
Note: Does not support Pro Trailer Backup Assist™, 10-way power
driver and passenger seats with power lumbar, and massage seats.
®
module brackets • D) Pocket • E) (4) #8 x 3/8" Phillips truss-head screws
C
D
MetraOnline.com
E
F
G
© COPYRIGHT 2017 METRA ELECTRONICS CORPORATION
99-5834CH
I N S TA L L AT I O N I N S T R U C T I O N S
TABLE OF CONTENTS
Dash Disassembly . ..............................................2-3
Kit Preparation . ......................................................4
Kit Assembly
– ISO DIN radio provision with pocket . ................5
– ISO DDIN radio provision . ...................................5
Axxess Interface Installation . ...........................6-15
WIRING & ANTENNA CONNECTIONS
Wiring Harness: Axxess interface and wiring
harness included
Antenna Adapter: 40-EU10 (sold separately)
TOOLS REQUIRED
• Panel removal tool • Phillips screwdriver
• 9/32" Socket wrench • Cutting tool
CAUTION!
All accessories, switches, climate
controls panels, and especially air bag indicator
lights must be connected before cycling the
ignition. Also, do not remove the factory radio
with the key in the on position, or while the
vehicle is running.
REV. 7/12/17 INST99-5834CH
Publicidad
Manuales relacionados para Metra 99-5834CH
Resumen de contenidos para Metra 99-5834CH
- Página 1 Also, do not remove the factory radio with the key in the on position, or while the vehicle is running. The World’s best kits. MetraOnline.com ® © COPYRIGHT 2017 METRA ELECTRONICS CORPORATION REV. 7/12/17 INST99-5834CH...
- Página 2 DASH DISASSEMBLY 1. For vehicles with a center channel Ensure that the vehicle is completely off before speaker: Unclip and remove the speaker proceeding onto the following (5) steps grille in the center of the dash above the 4. Unclip, unplug, and remove the radio/ radio/climate control panel, and then climate control panel. remove the (2) 9/32” screws exposed. 5. Remove the 9/32” screws securing the (Figure A) display screen; qty. (4) for the 4.2-inch 2. For vehicles without a center channel (Figure A) display screen models, qty. (6) for 8-inch speaker: Remove the rubber pad in the...
- Página 3 DASH DISASSEMBLY 6. For models with a 4.2-inch display 8. For models equipped with a factory ® screen and SYNC : Remove the (2) 9/32” backup camera: Remove the (3) 10mm ® screws securing the SYNC module, then nuts securing the camera module, move unplug and remove. (Figure F) the module down onto the lower stud, and then re-secure using just 7. Remove the (4) 9/32” screws securing (1) 10mm nut. (Figure H) the radio chassis, then unplug and remove. (Figure G) Continue to Kit Preparation (Figure H) (Figure F) (Figure G) REV. 7/12/2017 INST99-5834CH...
- Página 4 SYNC is desired to be retained: 1. Unclip and remove the hazard switch 1. Remove the (4) 9/32’ screws securing and traction control buttons. ® the brackets from SYNC module. 2. Attach the SYNC ® module brackets to To the 99-5834CH radio trim panel: the SYNC ® module using the (4) (Figure C) 1. Attach the hazard switch and traction #8 x 1/2” Phillips pan-head screws control buttons. (Figure C) provided. (Figure A) 2. Attach the (7) panel clips provided. 3. Secure the module into the lower (Figure D)
- Página 5 KIT ASSEMBLY ISO DIN radio provision with pocket ISO DDIN radio provision 1. Attach the pocket to the radio brackets 1. Attach the radio brackets to the radio using the (4) supplied #8 x 3/8” Phillips using screws supplied with the radio. truss-head screws. (Figure A) (Figure A) 2. Remove the metal DIN sleeve and trim ring from the aftermarket radio. 3. Slide the radio into the completed assembly, and then secure it to the assembly using screws supplied with the radio. (Figure B) (Figure A) (Figure A) (Figure B) REV. 7/12/2017 INST99-5834CH...
- Página 6 AXXESS INTERFACE INSTALLATION INTERFACE FEATURES TABLE OF CONTENTS • Provides accessory power (12-volt 10-amp) Connections to be made ......................7-8 • Retains R.A.P. (retained accessory power) Installing the interface ......................... 9 • Provides NAV outputs (parking brake, reverse, speed sense) Initializing the interface ......................10 • Retains audio controls on the steering wheel Final assembly ..........................10 ® • Retains SYNC (4.2-inch display screen models only) Touchscreen display operation ....................11-12 • Retains the factory backup camera Steering wheel control settings .................... 13-14 • Retains balance and fade • Micro “B” USB updatable INTERFACE COMPONENTS TOOLS REQUIRED • Axxess interface (built into the touchscreen display)
- Página 7 CONNECTIONS TO BE MADE From the 16-pin harness with stripped leads to the aftermarket radio: From the 5834 harness to the aftermarket radio: • Connect the Red wire to the accessory wire. • Connect the Black wire to the ground wire. • If equipped with a factory subwoofer, connect the Blue/White wire to the amp turn on wire. • Connect the Yellow wire to the battery wire. • If the aftermarket radio has an illumination wire, connect the Orange/White wire to it. • Connect the Green wire to the left rear positive speaker output. • If the aftermarket radio has a mute wire, and the vehicle is equipped with SYNC ® , connect • Connect the Green/Black wire to the left rear negative speaker output. the Brown wire to it. If the mute wire is not connected, the radio will turn off when SYNC ®...
- Página 8 . There are two different methods for connecting the factory backup camera. • Metra OE: Connect the steering wheel control Key 1 wire (Gray) to the Brown wire. If retaining the camera to the aftermarket radio is desired: • Kenwood or select JVC with a steering wheel control wire: Connect the Blue/Yellow wire to the Brown wire.
- Página 9 3. Connect the 4-pin harness with yellow RCA jacks into port “C” in the a. Then connect the 6-pin harness into the HVAC interface. touchscreen display. b. Disregard the Red wire, it will not be used in this application. 4. Disregard ports “D” and “E”, they will not be used in this application. 9. (a) For models with a 4.2-inch display screen: Connect the 12-pin backup camera 5. Port “F” is an update port for future firmware upgrades. harness, to the wiring harness in the vehicle. This harness is the one removed in step 5 of dash disassembly. (b) For models with an 8-inch display screen: Connect the female connector of the 54-pin backup camera harness, to the wiring harness in the vehicle. This connector is located behind the factory display screen, which was removed in step 5 of dash disassembly. Note: Disregard the male connector, it will not be used in this application. 10. Locate the factory antenna connector in the dash and complete all necessary connections to the radio. Metra recommends using the proper mating adapter from Metra. REV. 7/12/2017 INST99-5834CH...
- Página 10 INITIALIZING THE INTERFACE FINAL ASSEMBLY Attention! If the interface loses power for any reason, the following steps will need to be 1. Secure the completed assembly into the upper dash using the factory hardware removed in performed again. step 5 of dash disassembly. 1. Refer to step 2 of “Installing the interface”. 2. Snap the radio trim panel with touchscreen display over the completed assembly, and then reassemble the dash in reverse order of disassembly. 2. Press the push-to-start button to start the vehicle. 3. Program the kit: a. Once the touchscreen display loads up, select the vehicle type; “Ford F-150”. b. Wait until the radio comes on, and the touchscreen display shows “SWC Configured*”. This process may take up to 3 minutes. Note: If the touchscreen display does not load up, or the radio doesn’t come on within 3 minutes, and/or the touchscreen display does not show “SWC Configured*”, turn the vehicle off and disconnect the 5838 harnesses from port “A” in the touchscreen display. Check all the connections, reconnect the harness into the touchscreen display, and then try again. * For models with steering wheel controls. 4. Test all functions of the installation for proper operation, before reassembling the dash. 1.800.221.0932 MetraOnline.com...
- Página 11 TOUCHSCREEN DISPLAY OPERATION HVAC Control screen • This is the HVAC control screen which will be displayed on the touchscreen display. This is considered the main screen. • The upper left tab with (3) arrows will take you to the Heated/Cooled seats screen, if applicable. Note: This screen will also include Heated Steering if applicable. • The upper right tab with the gear icon will take you to the Configuration Settings screen. • Auto climate models: The climate controls will function in the same manner that they did with the factory climate controls. Manual climate controls • Manual climate models: The climate controls will function in the same manner that they did with the factory climate controls, yet via touchscreen buttons instead. The temperature control will display a numerical scale, with “LO” being the coldest, and “HI” being the hottest: LO / 1-9 / HI Note: The “Info” button will only be shown if SYNC is to be retained. Continued on the next page Automatic climate controls REV. 7/12/2017 INST99-5834CH...
- Página 12 TOUCHSCREEN DISPLAY OPERATION (CONT.) Configuration Settings screen • Steering Wheel Controls • Remap Buttons – For remapping the steering wheel control buttons • Dual Assign – For dual assigning the steering wheel control buttons (long button press) • Select Radio – For auto detecting the radio, or changing the radio type • System Configuration • Firmware version Touchscreen calibration • Backlight • Press and hold the upper two soft buttons on either side of the touchscreen for 10 seconds. • Four slide bars control the color of the buttons and the back-light intensity: • A screen will pop up asking for you to press the target in the screen. Red / Green / Blue / Backlight • After pressing the target with your finger, the calibration process will be complete, and the • Backup Camera screen will disappear. • Enable – Enables the backup camera image to the touchscreen display Continued on the next page • Disable – Disables the backup camera image to the touchscreen display (default) 1.800.221.0932 MetraOnline.com...
- Página 13 3.5mm jack is connected to the correct steering wheel jack/wire in the radio. ** Note: The AX-SWC-PARROT is required (sold separately). Also, the Parrot radio must be updated to rev. 2.1.4 or higher through www.parrot.com. † Note: If you have a Clarion radio and the steering wheel controls do not work, change the radio type to the other Clarion radio type; same for Eclipse. ‡ Note: If you have a Kenwood radio and the touchscreen display shows a JVC radio, change the radio type to Kenwood. • To show which brand radio is “auto detected” to the interface, press the “Autodetect” Continued on the next page button. The radio detected will have a filled in circle. If the incorrect radio is shown, select the proper radio. • Following is a list of radio manufacturers that the interface presently acknowledges. Others may be added at a later date. Universal “2 or 3 wire” radios can show up as any of these radio manufacturers. Eclipse (Type 1) † Pioneer/Jensen Clarion (Type 2) † Parrot ** Kenwood ‡ Alpine * Metra OE XITE Clarion (Type 1) † Visteon Eclipse (Type 2) † Philips Sony / Dual Valor REV. 7/12/2017 INST99-5834CH...
- Página 14 STEERING WHEEL CONTROL SETTINGS (CONT.) Remap Button screen Dual Assign screen • The interface has the ability to change the button assignment for the steering wheel • The interface has the capability to assign two functions to a single button, except Volume- control audio buttons, except Volume-Up and Volume-Down. Follow the prompts on the Up and Volume-Down. Follow the prompts on the touchscreen display to program the touchscreen display to remap the steering wheel control audio button(s) to your liking. button(s) to your liking. Note: The aftermarket radio may not have all of these commands. Please refer to Note: Seek-Up and Seek-Down come programmed as Preset-Up and Preset-Down the manual provided with the radio, or contact the radio manufacturer, for specific for a long button press. commands recognized by that particular radio. 1.800.221.0932 MetraOnline.com...
- Página 15 REV. 7/12/2017 INST99-5834CH...
- Página 16 Log onto www.installerinstitute.com or call 800-354-6782 for more information and take steps toward a better tomorrow. Metra recommends MECP certified technicians The World’s best kits. MetraOnline.com ® © COPYRIGHT 2017 METRA ELECTRONICS CORPORATION REV. 7/12/17 INST99-5834CH...
- Página 17 Además, no quite el radio de fábrica con la llave en la posición o de encendido ni con el vehículo funcionando. The World’s best kits. MetraOnline.com ® © COPYRIGHT 2017 METRA ELECTRONICS CORPORATION REV. 7/12/17 INST99-5834CH...
- Página 18 DESMONTAJE DEL TABLERO 1. Para vehículos con una bocina de canal Asegúrese de que el vehículo esté central: Desenganche y retire la rejilla completamente apagado antes de pasar a los siguientes (5) pasos de la bocina en el centro del tablero por encima del panel del radio/control del 4. Desenganche, desconecte y quite todo el clima y luego retire los (2) tornillos de panel del radio/control del clima. 9/32” expuestos. (Figura A) 5. Quite los tornillos de 9/32” que sujetan 2. Para vehículos sin una bocina de canal (Figura A) la pantalla; cantidad. (4) para los central: Retire la almohadilla de caucho...
- Página 19 DESMONTAJE DEL TABLERO (CONT.) 6. Para los modelos con una pantalla de 8. Para los modelos equipados con cámara ® 4.2 pulgadas y SYNC : Quite los (2) de reversa de fábrica: Quite las (10) tornillos de 9/32” que sujetan el módulo tuercas de 10 mm que sujetan el módulo ® SYNC , luego desconecte y quite. de la cámara, mueva el módulo hacia (Figura F) el espárrago inferior y luego vuelva a sujetar con solo (1) tuerca de 10 mm. 7. Quite los (4) tornillos de 9/32” que (Figura H) sujetan el chasis del radio, luego desconecte y quite. (Figura G)
- Página 20 1. Desenganche y retire el interruptor de 1. Quite los (4) tornillos de 9/32” que las luces intermitentes y botones del sujetan los soportes del módulo SYNC ® control de tracción. 2. Sujete los soportes del módulo SYNC ® al (Figura C) módulo SYNC ® usando los (4) tornillos Al panel de la moldura del radio 99-5834CH: Phillips #8 x 1/2” de cabeza troncocónica 1. Coloque el interruptor de las luces suministrados. (Figura A) intermitentes y botones del control de 3. Sujete el módulo en el sub tablero tracción. (Figura C) (Figura A) inferior con la herramienta de fábrica 2. Conecte los (7) ganchos para panel que quitó en el paso 7 del desensamble suministrados. (Figura D) del tablero. (Figura B) Continúe con el ensamble del kit...
- Página 21 ENSAMBLE DEL KIT Provisión de radio ISO DIN con cavidad Provisión de radio ISO DDIN 1. Sujete la cavidad a los soportes del radio 1. Una los soportes al radio usando los usando los (4) tornillos Phillips tornillos que vienen con el radio. #8 de 3/8” de cabeza segmentada. (Figura A) (Figura A) 2. Quite la manga de metal DIN y el anillo de moldura del radio de mercado secundario. 3. Deslice el radio en el ensamble terminado y luego sujételo al ensamble (Figura A) (Figura A) con los tornillos suministrados con el radio. (Figura B) (Figura B) REV. 7/12/2017 INST99-5834CH...
- Página 22 INSTALACIÓN DE LA INTERFASE AXXESS CARACTERÍSTICAS DE LA INTERFAZ INDICE Conexiones que se deben hacer ....................8-9 • Provee corriente de accesorios (12 voltios 10 amperes) Instalación de la interfaz ......................10 • Retiene R.A.P. (corriente de accesorio retenida) Inicializar la interfaz ........................11 • Proporciona salidas de NAV (freno de mano, reversa, sensor de velocidad) Ensamble final ..........................11 • Retiene los controles de audio en el volante ® Operación de la pantalla táctil ....................12-13 • Retiene SYNC (modelos de pantalla de 4.2 pulgadas únicamente) Configuración de control en volante ..................14-15 • Retiene la cámara de reversa de fábrica • Retiene el balance y la intensidad • Actualizable a micro “B” USB INTERFACE COMPONENTS COMPONENTES DE LA INTERFAZ HERRAMIENTAS REQUERIDAS...
- Página 23 CONEXIONES QUE SE DEBEN HACER Del arnés de 16 pins con conectores pelados al radio de mercado secundario: Desde el arnés 5834 al radio de mercado secundario: • Conecte el cable rojo al cable de accesorios. • Conecte el cable negro al cable de tierra. • Si está equipado con un subwoofer de fábrica, conecte el cable azul/blanco al cable de • Conecte el cable amarillo al cable de la batería. encendido del amplificador. • Conecte el cable verde con la salida positiva de la bocina izquierda trasera. • Si el radio de mercado secundario tiene cable de iluminación, conecte a él el cable • Conecte el cable verde/negro con la salida negativa de la bocina izquierda trasera.
- Página 24 Existen dos métodos distintos para conectar la cámara de reversa de fábrica. • Equipo original Metra: Conecte el cable Key 1 (gris) del control en el volante al cable marrón. Si se desea retener la cámara al radio de mercado secundario: • Kenwood o seleccione JVC con un cable de control en el volante: Conecte el cable azul/amarillo al cable marrón.
- Página 25 Ignore el cable rojo; no se utilizará en esta aplicación. 4. Ignore los puertos “D” y “E”; no se utilizarán en esta aplicación. 9. (a) Para los modelos con una pantalla de 4.2 pulgadas: Conecte el arnés de la cámara 5. El puerto “F” es un puerto de actualización para actualizaciones de firmware futuras. de reversa de 12 pins al arnés del cableado en el vehículo. Este arnés es el que se retira del paso 5 en el desmontaje del tablero. (b) Para los modelos con una pantalla de 8 pulgadas: Conecte el conector hembra del arnés de la cámara de reversa de 54 pins al arnés del cableado en el vehículo. Este conector se localiza detrás de la pantalla de fábrica que se retiró en el paso 5 en el desmontaje del tablero. Nota: Ignore el conector macho; no se utilizará en esta aplicación. 10. Localice el conector de la antena de fábrica en el tablero y realice todas las conexiones necesarias al radio. Metra recomienda el uso de un adaptador adecuado de acoplamiento de Metra. REV. 7/12/2017 INST99-5834CH...
- Página 26 INICIALIZAR LA INTERFAZ ENSAMBLE FINAL ¡Atención! Si la interfaz pierde la alimentación por cualquier motivo, deberá realizar los 1. Sujete el ensamblaje terminado en el tablero superior con la herramienta de fábrica que quitó siguientes pasos de nuevo. en el paso 5 del desmontaje del tablero. 1. Haga referencia al paso 2 de “Instalación de la interfaz”. 2. Coloque a presión el panel de la moldura del radio con la pantalla táctil sobre el ensamble completo y luego vuelva a armar el tablero al revés de cómo lo desarmó. 2. Oprima el botón para encender el vehículo. 3. Programar el kit: a. Tan pronto como se cargue la pantalla, seleccione el tipo de vehículo; “Ford F-150”. b. Espere a que se encienda el radio y la pantalla táctil muestre “SWC Configured*”. Este proceso puede requerir hasta 3 minutos. Nota: Si la pantalla táctil no se carga o el radio no se enciende en los siguientes 3 minutos, y/o la pantalla táctil no muestra “SWC Configured *”, apague el vehículo y desconecte los arneses 5834 del puerto “A” en la pantalla táctil. Revise todas las conexiones, vuelva a conectar el arnés a la pantalla táctil e inténtelo de nuevo.
- Página 27 OPERACIÓN DE LA PANTALLA TÁCTIL Pantalla de control HVAC • Esta es la pantalla de control HVAC que se mostrará en la pantalla táctil. Esto se considera como la pantalla principal. • La pestaña superior izquierda con (3) flechas lo llevará a la pantalla de Asientos con calefacción/enfriamiento, en su caso. Nota: Esta pantalla también incluirá el volante con calefacción. • La pestaña superior derecha con el ícono de engrane lo llevará a la pantalla de Configuraciones. • Modelos automáticos de clima: Los controles del clima funcionarán del mismo modo que con los controles del clima de fábrica. Controles manuales de clima • Modelos manuales de clima: Los controles del clima funcionarán del mismo modo que con los controles del clima de fábrica, solo que con botones en la pantalla táctil. El control de temperatura mostrará una escala numérica, siendo “LO” en más frío y “HI” el más caliente: LO / 1-9 / HI Nota: El botón “Info” solo se mostrará si debe retenerse SYNC. Continua en la siguiente pagina Controles automáticos de clima REV. 7/12/2017 INST99-5834CH...
- Página 28 OPERACIÓN DE LA PANTALLA TÁCTIL (CONT.) Pantalla de Configuraciones: • Controles en el volante • Botones de reubicación: para reubicar los botones del control en el volante • Doble asignación: para doble asignación de los botones de control en el volante (presionar el botón por largo tiempo) • Seleccionar radio: para detectar automáticamente el radio o cambiar el tipo de radio • Configuración del sistema • Versión Firmware Calibración táctil: • Luz posterior • Oprima y sostenga los dos botones superiores suaves en cualquier lado de la pantalla táctil por • Cuatro barras deslizantes controlan el color de los botones y la intensidad de la luz 10 segundos. posterior: Luz posterior roja/verde/azul • Aparecerá una ventana emergente pidiéndole que oprima el objeto en la pantalla. •...
- Página 29 * Nota: Si la interfaz muestra un radio Alpine y no tiene un radio Alpine, eso significa que la interfaz no detecta un radio conectado a él; es decir, una conexión abierta. Verifique que el conector de 3.5 mm esté conectado al conector/cable correcto del volante en el radio. ** Nota: Se requiere el AX-SWC-PARROT (se vende por separado). Además, el radio Parrot debe estar actualizado a la versión de software 2.1.4 o posterior mediante www.parrot.com. † Nota: Si tiene un radio Clarion y los controles en el volante no funcionan, cambie el tipo de radio al otro tipo de radio Clarion; haga lo mismo con Eclipse. ‡ Nota: Si tiene un radio Kenwood y la pantalla táctil muestra un radio JVC, cambie el tipo de radio a Kenwood. • Para mostrar qué marca de radio se “detecta automáticamente” a la interfaz, oprima el Continua en la siguiente pagina botón “Autodetect”. El radio detectado tendrá un círculo rellenado. Si se muestra el radio incorrecto, seleccione el radio correcto. • Después se ve una lista de fabricantes de radio que la interfaz reconoce en ese momento. Otros pueden agregarse en una fecha posterior. Los radios universales de “2 o 3 cables” pueden mostrarse como cualquiera de estos fabricantes de radio. Eclipse (Tipo 1) † Pioneer/Jensen Clarion (Tipo 2) † Parrot ** Kenwood ‡ Alpine * Metra OE XITE Clarion (Tipo 1) † Visteon Eclipse (Tipo 2) † Philips Sony / Dual Valor REV. 7/12/2017 INST99-5834CH...
- Página 30 CONFIGURACIÓN DE CONTROL EN VOLANTE (CONT.) Pantalla para reubicar el botón Pantalla de doble asignación • La interfaz tiene la capacidad de cambiar la asignación de botón para los botones de audio del • La interfaz tiene la capacidad de asignar dos funciones a un solo botón, excepto Subir control en el volante, excepto para Subir volumen y Bajar volumen. Siga las indicaciones en la volumen y Bajar volumen. Siga las indicaciones en la pantalla táctil para programar el(los) pantalla táctil para reubicar el(los) botón(es) de audio del control en el volante a su gusto. botón(es) a su gusto. Nota: El radio de mercado secundario puede no tener todos estos comandos. Consulte Nota: Buscar anterior y Buscar siguiente vienen programados como Subir preestablecido el manual del suministrado con el radio o comuníquese con el fabricante del radio para y Bajar preestablecido cuando se presiona el botón por largo tiempo. obtener los comandos específicos reconocidos por ese radio en particular. 1.800.221.0932 MetraOnline.com...
- Página 31 REV. 7/12/2017 INST99-5834CH...
- Página 32 800-354-6782 for more information and take steps www.installerinstitute.com o llame al toward a better tomorrow. 800-354-6782 para obtener más información y avance hacia un futuro mejor. Metra recomienda MECP Técnicos certificados The World’s best kits. MetraOnline.com ® © COPYRIGHT 2017 METRA ELECTRONICS CORPORATION REV. 7/12/17 INST99-5834CH...
