Pasos

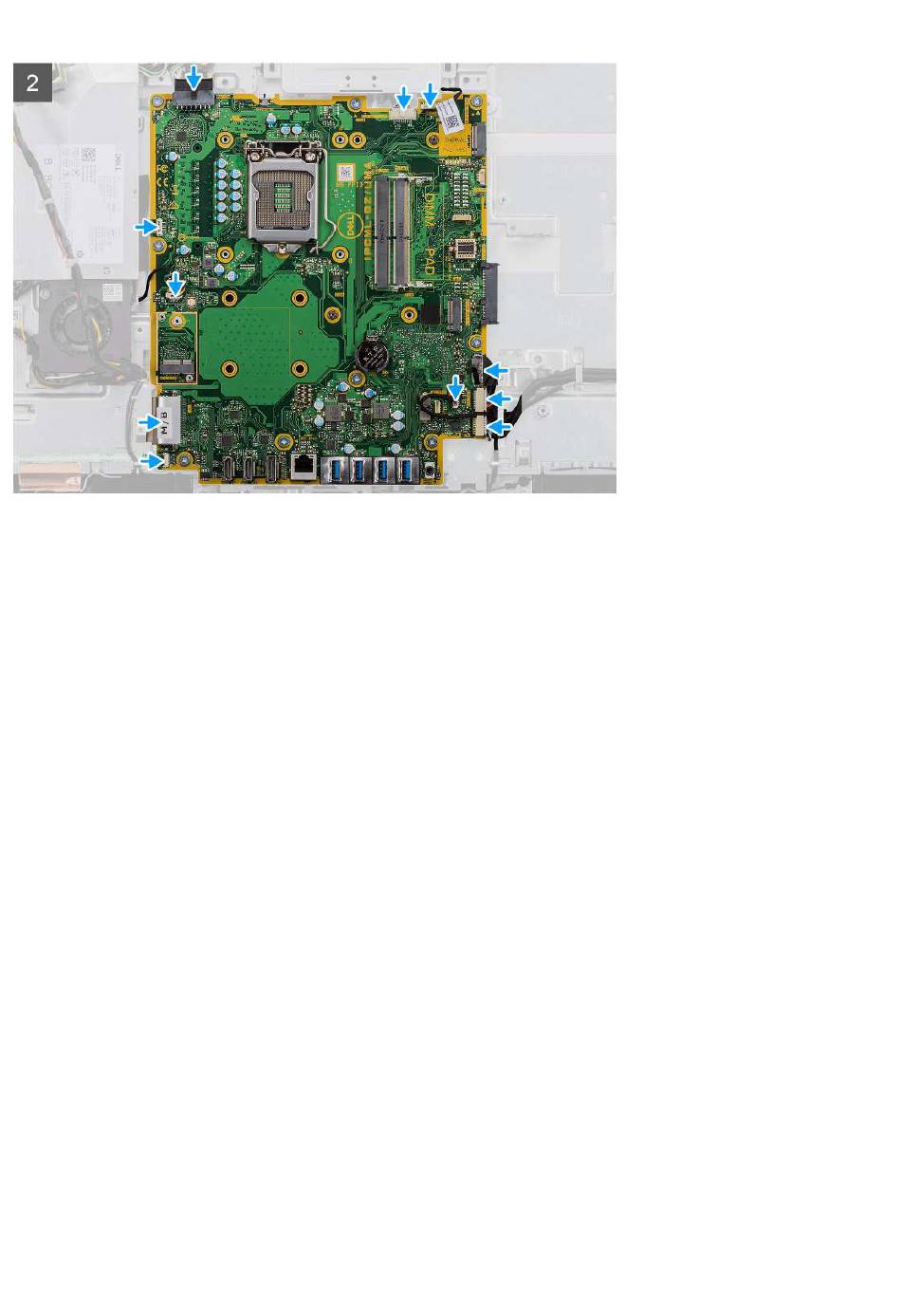

1. Alinee los orificios para tornillos de la tarjeta madre con los orificios para tornillos de la base del ensamblaje de la pantalla.
2. Reemplace los nueve tornillos (M3x5) para asegurar la tarjeta madre a la base del ensamblaje de la pantalla.
3. Conecte el cable de la cámara al conector en la tarjeta madre.
4. Conecte el cable de la pantalla táctil a la tarjeta madre del sistema.
5. Conecte el cable del ventilador del sistema a la tarjeta madre.
6. Conecte el cable de la placa de audio a la tarjeta madre.
7. Conecte el cable de alimentación de SIO a la tarjeta madre.
8. Conecte el cable de señal de SIO a la tarjeta madre.
9. Conecte el cable del módulo del micrófono a la tarjeta madre del sistema.
10. Conecte el cable del altavoz a la tarjeta madre.
11. Conecte el cable de la placa del botón de encendido a la tarjeta madre del sistema y cierre el pestillo para fijar el cable.
12. Conecte el cable del ventilador de la PSU a la tarjeta madre.
13. Conecte el cable de la PSU a la tarjeta madre.
14. Conecte el cable de pantalla a la tarjeta madre.
15. Conecte el cable de iluminación de la pantalla a la tarjeta madre.
Siguientes pasos
1. Instale el
soporte de I/O
2. Instale la
cubierta
inferior.
3. Instale la
batería de tipo
4. Instale el procesador.
5. Instale el
disipador de
calor.
6. Instale la
unidad de estado sólido M.2 2280/memoria Intel
7. Instale la
unidad de estado sólido M.2
8. Instale la
tarjeta
inalámbrica.
9. Instale los
módulos de
memoria.
10. Instale el
blindaje de la tarjeta madre del
11. Instale la
unidad de disco
12. Instale la
cubierta
posterior.
13. Instale la
cubierta de cables
14. Instale el soporte.
posterior.
botón.
2230.
sistema.
duro.
(opcional).
Optane.
Extracción e instalación de componentes
69
