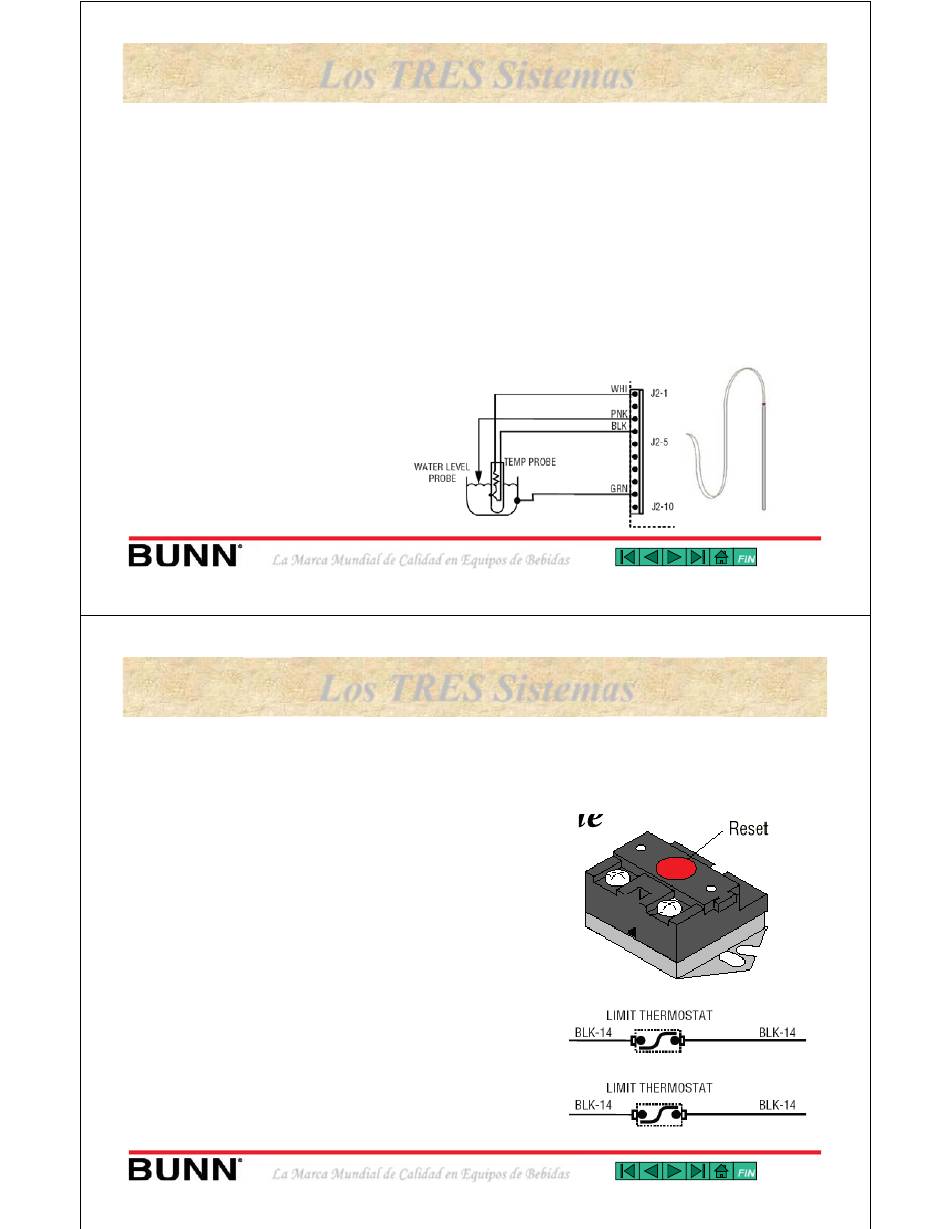

Los TRES Sistemas
Sistema de Calentamiento
Sensor de Temperatura
– Ubicado sobre la tapa del tanque.
– Se usa para medir temperatura.
– Valor óhmico nominal: 50 k a 70
– Prevención contra encendido en seco
– Si el equipo demora mas de 60 min en calentar, mostrará una falla en
pantalla
Lecturas:
0vdc = circuito en corto
4.6vdc @ temp ambiente
2.3vdc @ 200°F
5vdc = circuito abierto
L L a Marca Mundial de Calidad en Equipos de Bebidas
Los TRES Sistemas
Sistema de Calentamiento
Termostato de Alto Limite
1. Dispositivo de Seguridad
2. Instalado a un lado del tanque
3. Protección a los 230º F
4. Los
contactos
internos se abren en caso de
sobrecalentamiento
5. Se reestablece a los 170º F
6. Abre el circuito a la bobina del
contactor
L L a Marca Mundial de Calidad en Equipos de Bebidas
o
F; 10 K a 200º F
orto
iente
rto
bimetalicos
51
FIN
52
FIN
