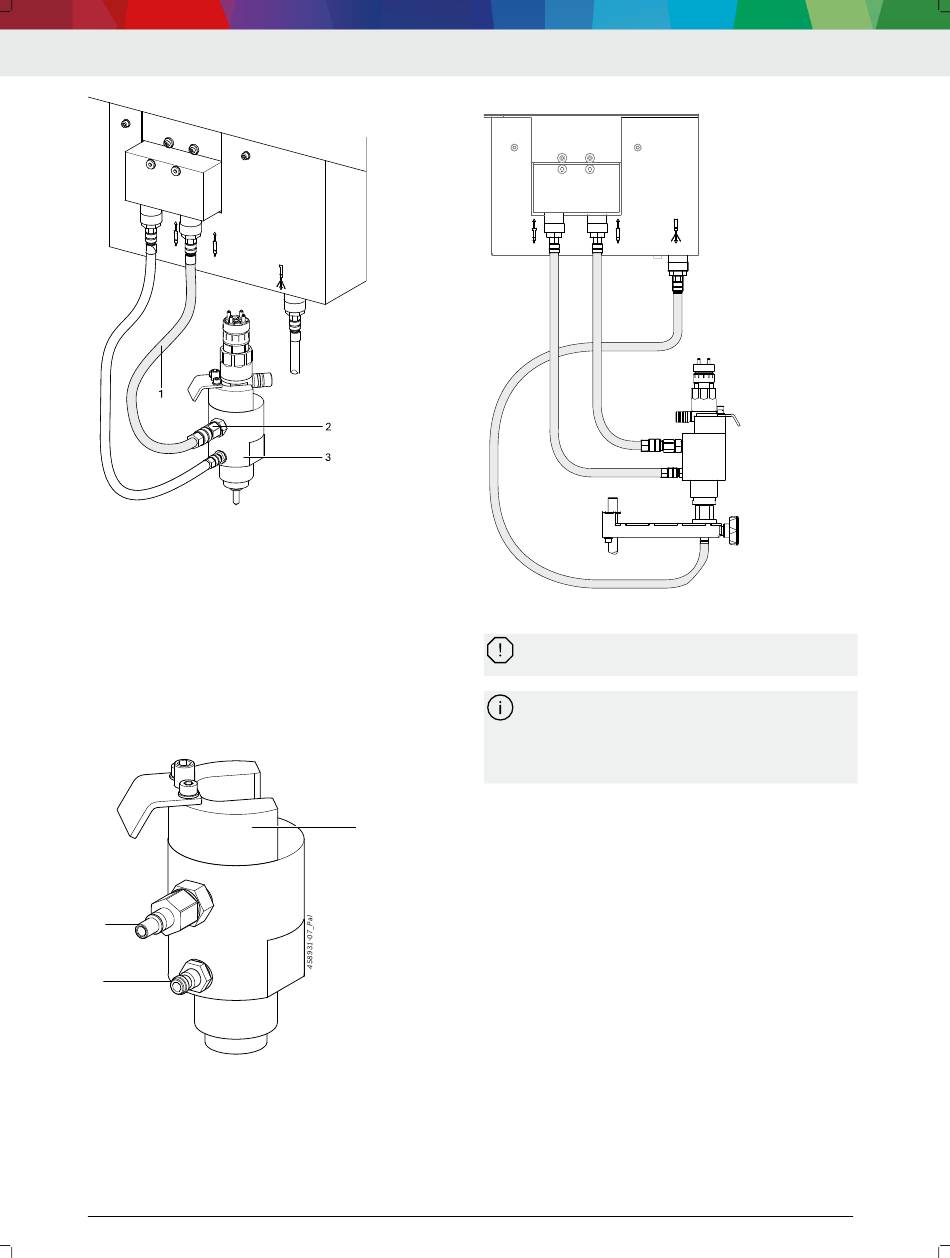

(1) Шлангопровод 1 680 712 396
(2) Подключение обратной линии усилителя давления (DV)
(3) Адаптер подключения
---
3.2 Адаптер подключения A x 1
Адаптер подключения для закрепления Bosch CRIN
для проверки.
(1)
С помощью прижима Bosch CRIN вставляется
в адаптер подключения и извлекается из него
для демонтажа. К подключению обратной линии уси‐
(2)
лителя давления (DV) подключается шлангопро‐
вод 1 680 712 396. К подключению обратной линии
(3)
магнитного клапана подключается шлангопровод
обратной линии 1 680 712 382.
2
3
(1) Прижим
(2) Подключение обратной линии усилителя давления (DV)
(3) Подключение обратной линии магнитного клапана (DMV)
1 689 989 560 | 2023-07-08
Гидравлическое подключение
A
---
3.2.1 Монтаж/демонтаж Bosch CRIN
Поврежденные компоненты Bosch CRIN могут
повредить адаптер подключения.
---
Дефектные уплотнительные кольца
на компонентах Bosch CRIN не способны соз‐
дать надлежащую герметизацию. Негерметич‐
ность может привести к отклонениям измере‐
ния.
---
1. Очистить компонент Bosch CRIN согласно техниче‐
1 скому заданию Bosch.
2. Проверить Bosch CRIN на предмет повреждений.
Не устанавливать Bosch CRIN с видимыми повре‐
ждениями.
3. Проверить оба уплотнительных кольца круглого
сечения на Bosch CRIN. Заменить поврежденные
уплотнительные кольца круглого сечения.
4. Проверить уплотнительное кольцо круглого сече‐
ния (2) адаптера подключения (1) на предмет по‐
вреждений и правильность посадки. Заменить по‐
врежденное уплотнительное кольцо круглого сече‐
ния.
A
B
