it | 62 | 1 687 010 209
1

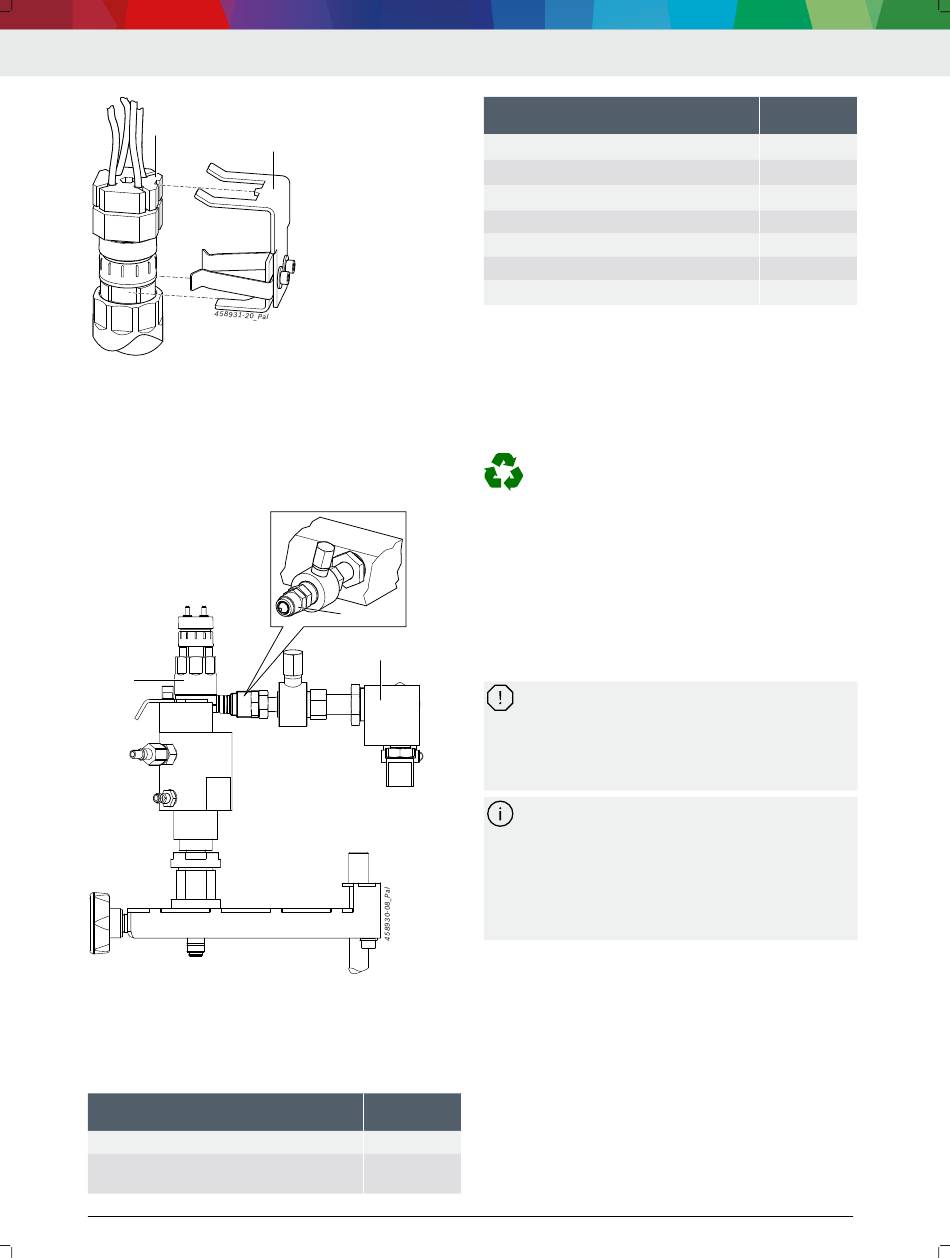

(1) Collegamento del cavo adattatore 1 684 465 867
(2) Morsetto
---
3.4

Dado riduttore 1 687 345 070

Con l'aiuto del dado riduttore (1), gli iniettori con filet‐
tatura di raccordo M16x1,5 (2) possono essere collega‐
ti al rail di alta pressione (3). La sostituzione del dado
riduttore è descritta nel Help Center DCI 200.
2
(1) Dado riduttore M16x1,5
(2) Iniettore
(3) Rail di alta pressione
---
4.

Manutenzione

4.1 ---

Ricambi e parti soggette a usura

Name
1x adattatore di collegamento Ax1
12x O-ring 18,4x2,7 mm per adattatore di col‐
<)
legamento
1 689 989 560 | 2023-07-08
2
1
3
Codice artico‐
lo
1 685 720 379
1 680 210 146
Name
1x cavo adattatore per CRIN Bosch 4.2
<)
1x tubo flessibile
<)
2x dado riduttore M16x1,5
1x set pezzi con 2 morsetti
1x flussimetro
1x filtro di ingresso
<)
2x O-ring
<)
parte soggetta a usura
---
5. Smaltimento e rottamazio‐
ne
5.1 ---Separator--- Riciclare e smaltire 1 687 010 209 e
gli accessori
1 687 010 209, gli accessori e gli imballaggi
devono essere consegnati presso un centro
di smaltimento a norma ambientale.
---Separator---
1. Scomporre 1 687 010 209 e ordinare i materiali.
2. Smaltire i materiali tramite l'apposito sistema di rac‐
colta e smaltimento dei rifiuti del proprio Paese.
---Separator---
5.2 Sostanze a rischio di inquinamento
dell'acqua
 Smaltire le sostanze a rischio di inquinamento dell'ac‐
qua in conformità alle norme vigenti in materia.
Gli oli e i grassi nonché rifiuti contenenti oli e
grassi ( es. filtri) sono sostanze a rischio di inqui‐
namento dell'acqua e mettono in pericolo l'am‐
biente. Le sostanze a rischio di inquinamento del‐
l'acqua non devono giungere nella rete di fogna‐
tura.
L 'olio di prova conforme a ISO 4113 appartiene
alla categoria di raccolta oli esausti 1. Nella cate‐
goria di raccolta oli esausti 1 non devono essere
contenute sostanze estranee, quali ad es. oli
esausti appartenenti ad una categoria diversa op‐
pure benzina o gasolio. Il corrispondente codice
del rifiuto viene indicato nel foglio dati di sicurez‐
za dell'olio di prova.
---
Codice artico‐
lo
<) 1 684 465 867
1 680 712 396
1 683 345 070
1 687 016 235
1 687 224 309
1 687 434 081
1 680 210 539
