Montering/Afmontering Af Bosch Crin - Bosch 1 687 010 209 Manual Original

2
3

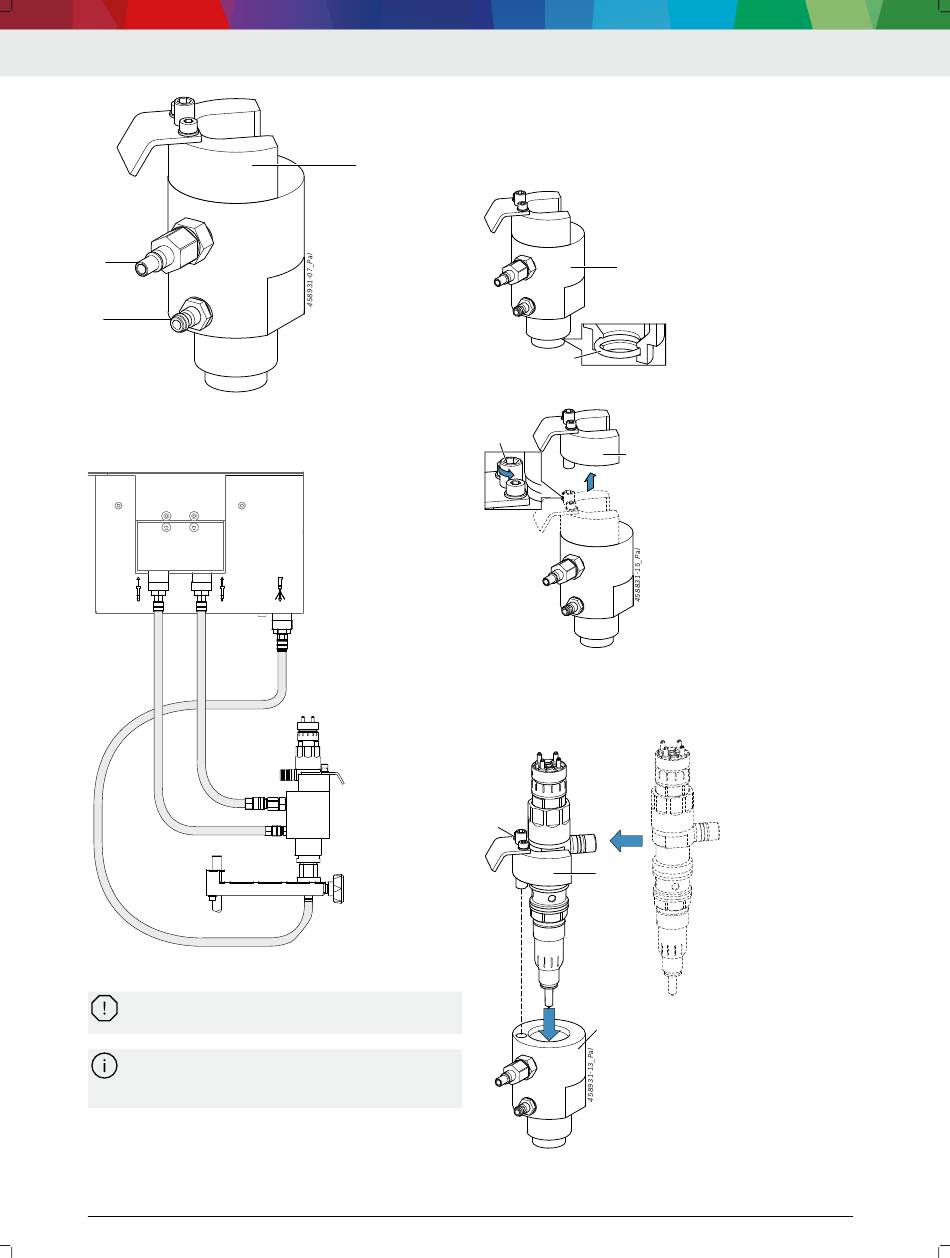

(1) Modholder
(2) Tilslutning returløbsmængde trykforstærker (DV)
(3) Tilslutning returmængde magnetventil (DMV)
Hydrauliktilslutning
A
B
---
3.2.1

Montering/afmontering af Bosch CRIN

Beskadigede Bosch CRIN kan beskadige tilslut‐
ningsadapteren.
---
Defekte O-ringe på Bosch CRIN kan ikke tætne
korrekt. Utæthed kan medføre afvigelser ved mål‐
inger.
---
1. Rengør Bosch CRIN efter Bosch-retningslinjer.
2. Kontrollér Bosch CRIN for skader. Bosch CRIN med
synlige skader må ikke monteres.
Robert Bosch GmbH
1
A
3. Kontrollér begge O-ringe på Bosch CRIN. Udskift be‐
skadigede O-ringe.
4. Kontrollér O-ringen (2) på tilslutningsadapteren (1)
for skader og korrekt placering. Udskift den beskadi‐
gede O-ring.
1
2
458931-16_Pal
5. Løsn skruen (1), og fjern tilholderen (2).
1
2
6. Skub Bosch CRIN ind i tilholderen (1).
7. Sæt Bosch CRIN med tilholderen ind i tilslutnings‐
adapteren (2), og justér den, således at skruen
flugter med gevindboringen.
3
1
2
(1)
8. Skru skruen ind, til nedholderen
slutningsadapteren.
1 687 010 209 | 25 | da
(3)
(2)
sidder på til‐
1 689 989 560 | 2023-07-08
