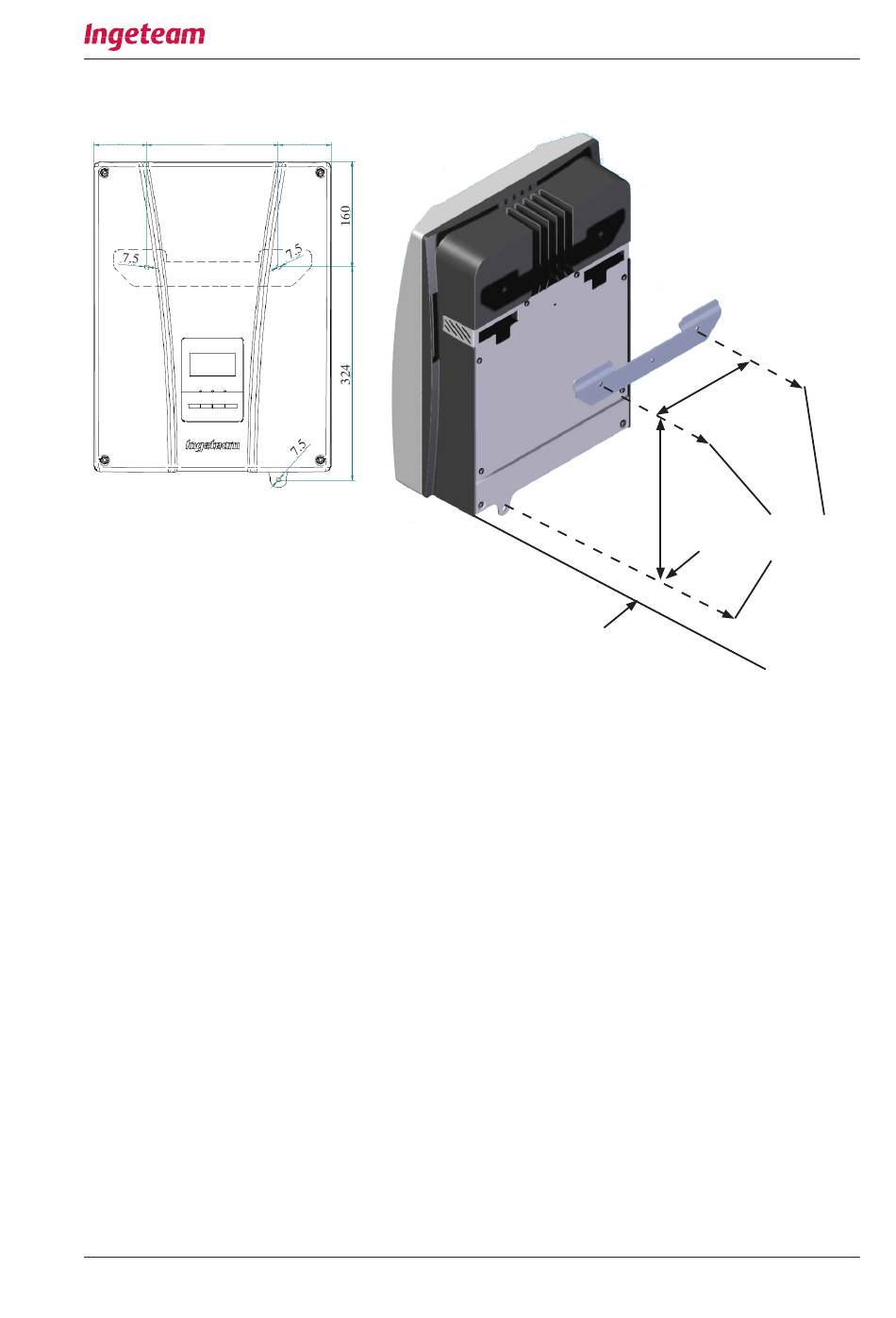

Los siguientes dibujos muestran las dimensiones de la pletina.
80
200

Equipos con transformador:

La pletina de amarre superior de los equipos soporta el peso.
El punto inferior fija el transformador al muro y evita vibraciones.
Seguir los siguientes pasos para fijar el transformador a la pared:
Marcar sobre la pared los puntos de amarre de la pletina.
Taladrar el muro con una broca recomendada para el tornillo que utilizaremos posteriormente para fijar la pletina.
Fijar la pletina con tacos y tornillos de acero inoxidable para evitar la corrosión.
Se recomienda usar tirafondos (diámetro externo mínimo 6 mm), arandelas y tacos (diámetro externo mínimo 18
mm) apropiados para los tornillos que fijarán la pletina.
Colgar el transformador de la pletina. Esta operación debe ser realizada entre dos personas.
Atornillar el amarre inferior.
Verificar que el transformador ha quedado bien asegurado.
Seguir los siguientes pasos para fijar el inversor al transformador:
Page 28
80
Manual de instalación
INGECON® SUN LITE
AAY2000IKH01
200 mm
324 mm
A fijar a
la pared
80 mm
