Preparación de la caldera
Instale el conector de ventilación
1. Retire el conector de ventilación y los tornillos de
la caja de piezas varias.
2. Revise el reductor de ventilación que está sobre
el intercambiador de calor para asegurarse de
que esté instalado correctamente.
!
ADVERTENCIA
Peligro de asfixia.
Una caldera que funcione con un reductor de
ventilación instalado incorrectamente (3" a 2")
podría tener un funcionamiento poco confiable
con niveles elevados de monóxido de carbono
y provocar lesiones personales graves, la
muerte o daños materiales considerables.
3. Lubrique con agua jabonosa la empaquetadura
del tubo de ventilación del intercambiador de calor.
4. Inserte el conector de ventilación a través de la
camisa en el intercambiador de calor, con el puerto
de muestra de gases de combustión hacia delante.
Consulte la Figura 6-2.
5. Apriete los cuatro tornillos.
Conector de
ventilación
Puerto de muestra
de gases de combustión
orientado hacia el frente
de la caldera

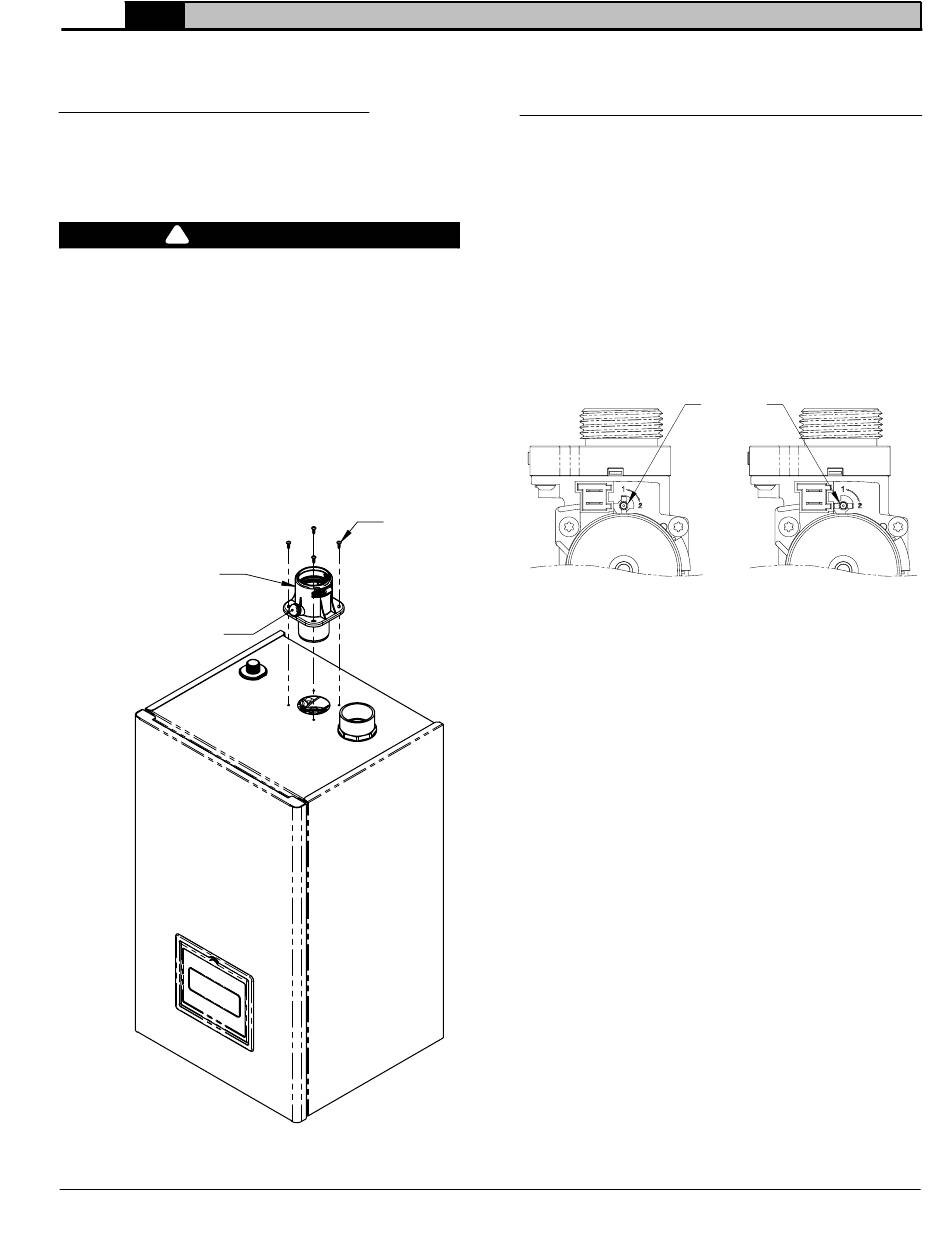

Figura 6-2: Instalación del conector de ventilación
110327-04 - 1/22
(continuación)
Preparación para la conversión de combustible
Si utiliza GLP. La conversión a GLP requiere dos (2)
pasos: el ajuste de la configuración de la válvula de
gas y el cambio de los parámetros de control.
1. Utilice una llave hexagonal de 2.5 mm para
ajustar la configuración de la válvula de gas de
"1" a "2" (Figura 6-3). Para acceder fácilmente a la
válvula de gas, retire el panel lateral izquierdo con
(2) tornillos Phillips. (solo 136 combi)
2. Consulte en la Sección 15 "Puesta en funcionamiento
y comprobación" las instrucciones sobre el ajuste
de los parámetros de control.
Fijar con (4)
tornillos
Figura 6-3: Ajuste de combustible de la válvula de gas
Tornillo de
ajuste
Ajuste del gas natural
Ajuste de GLP
