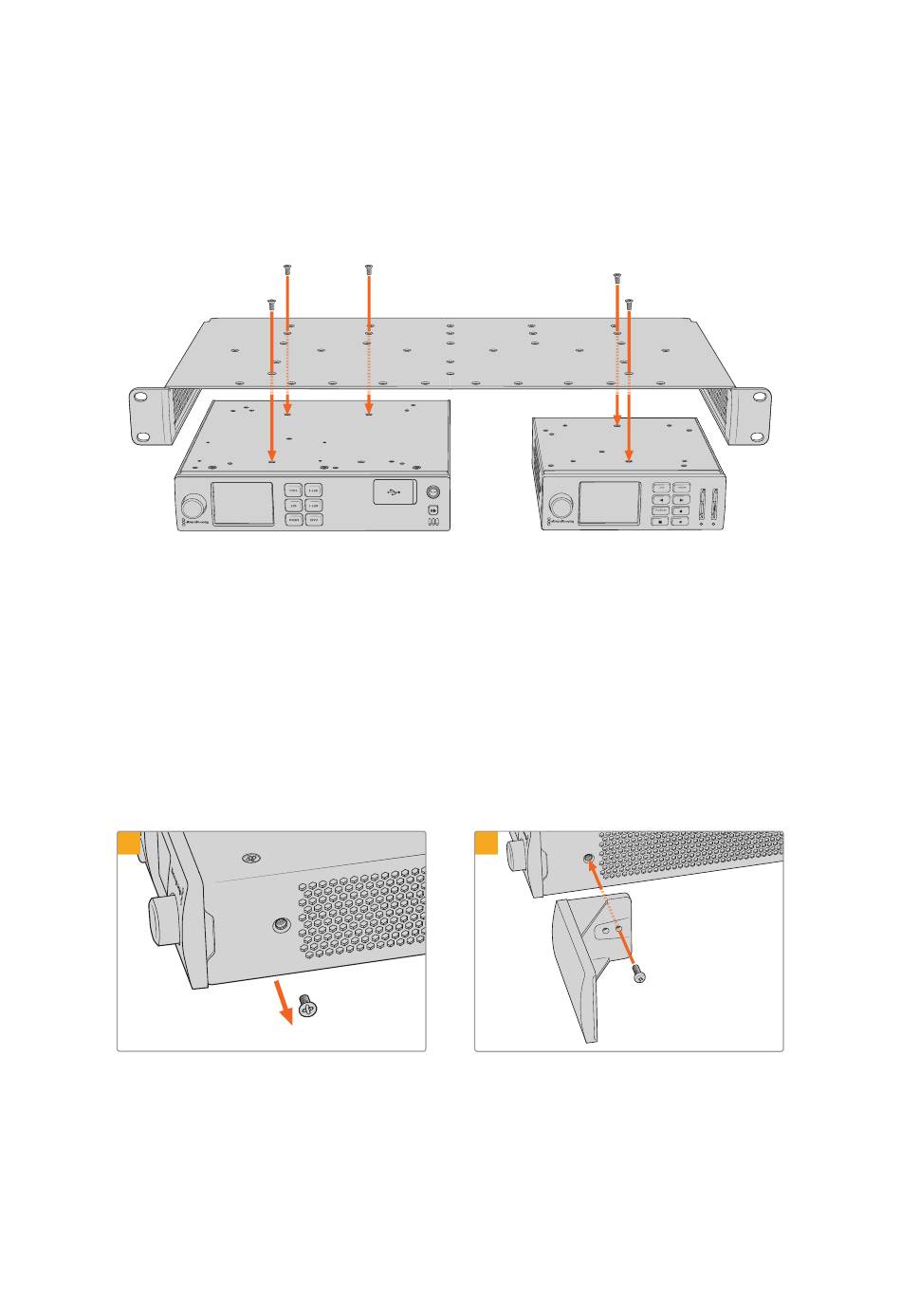

Installare un dispositivo sulla mensola

1 Se il dispositivo è dotato di piedini in gomma, rimuovili dalla base con un raschietto
in plastica.
2 Capovolgi la mensola e il dispositivo e poi allinea i fori della prima con i fori filettati del
secondo. Ci sono due fori centrali di montaggio sui dispositivi larghi 1/3 di rack e tre fori sui
dispositivi larghi 1/2 di rack.
3 Utilizza le viti M3 5mm a testa svasata in dotazione per fissare il dispositivo alla mensola.
4 Dopo aver serrato le viti, capovolgi la mensola e installala nel rack usando le alette
integrate.
Aggiungi i pannelli di copertura in dotazione per chiudere lo spazio inutilizzato nel rack.

Installare il pannello di copertura 1/6

Il piccolo pannello di copertura 1/6 serve per chiudere lo spazio inutilizzato tra i dispositivi larghi
1/2 o 1/3 di rack installati sulla mensola. Il pannello si può fissare lateralmente su uno qualsiasi
dei due dispositivi. Per favorire il flusso dell'aria è preferibile montare il pannello al centro, tra i
due dispositivi.
1
Rimuovi la vite M3 5mm vicino al
lato frontale del dispositivo

Installare il pannello di copertura 1/3

Il pannello di copertura 1/3 si può montare su uno qualsiasi dei lati della mensola su cui è
installato un solo dispositivo. Allinea i fori e il punto di ancoraggio alla base del pannello e
fissalo alla mensola usando due delle viti M3 5mm a testa svasata in dotazione.
2
Allinea il pannello di copertura e fissalo con
la vite M3 9mm in nylon in dotazione
Blackmagic Universal Rack Shelf 213
