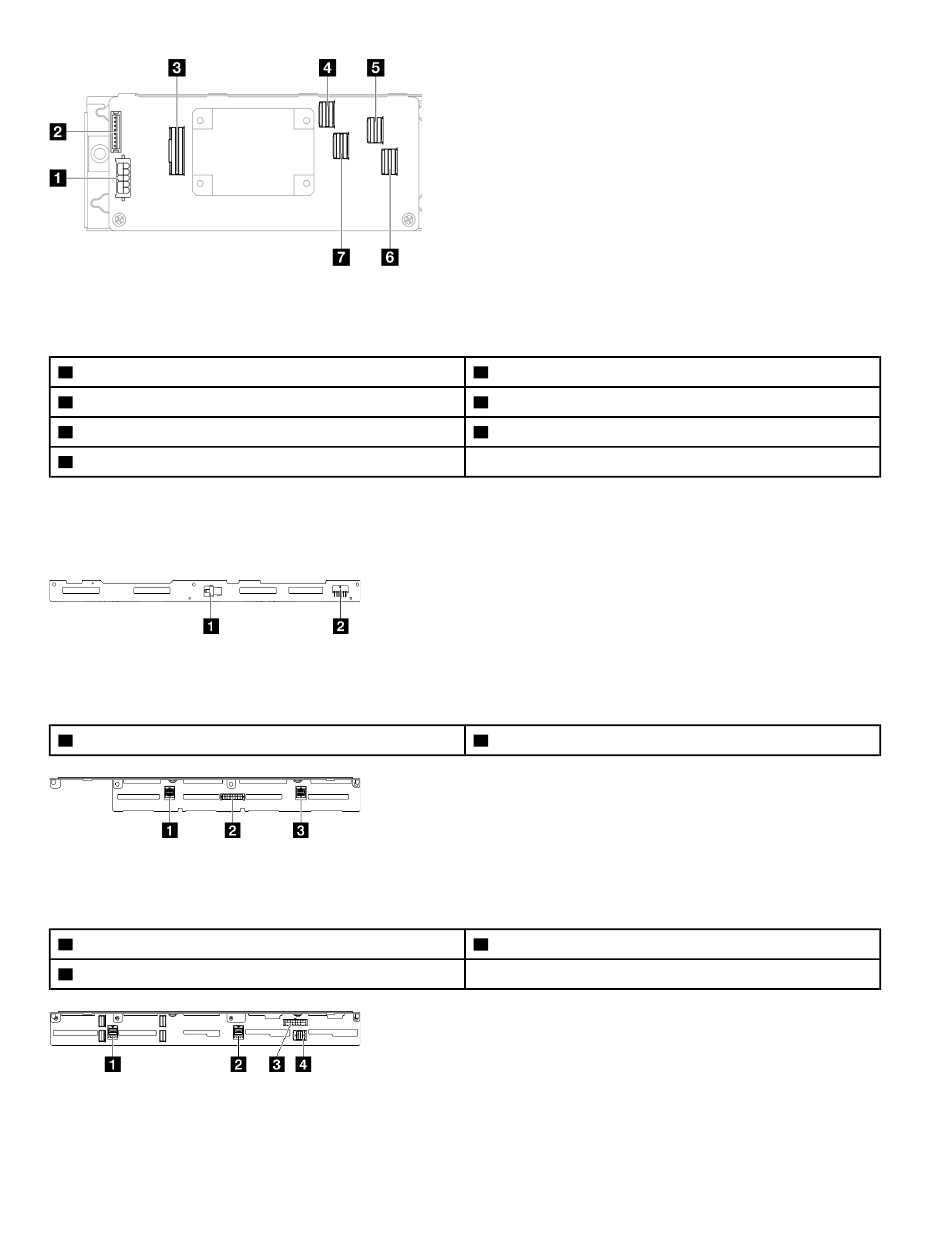

Figura 120. Conectores del adaptador CFF 16i RAID
Tabla 7. Conectores del adaptador CFF 16i RAID
Conector de alimentación
1
Conector de módulo de alimentación flash
2
Conector de señal
3
Conector SAS/SATA C0
4

Conectores de la placa posterior de la unidad

Consulte esta sección para ubicar los conectores de las placas posteriores.
Figura 121. Conectores de la placa posterior para cuatro unidades de intercambio en caliente de 3,5 pulgadas
Tabla 8. Conectores de la placa posterior para cuatro unidades de intercambio en caliente de 3,5 pulgadas
Conector de señal SATA
1
Figura 122. Conectores de la placa posterior para ocho unidades de intercambio en caliente de 2,5 pulgadas
Tabla 9. Conectores de la placa posterior para ocho unidades de intercambio en caliente de 2,5 pulgadas
Conector de señal SATA 2
1
Conector de alimentación
2
Figura 123. Conectores de la placa posterior para diez unidades de intercambio en caliente de 2,5 pulgadas
128
Guía de mantenimiento del hardware de ThinkSystem SR250 V3
Conector SAS/SATA C2
5
Conector SAS/SATA C3
6
Conector SAS/SATA C1
7
Conector de alimentación
2
Conector de señal SATA 1
3
