Adaptador de arranque M.2 SATA/NVMe

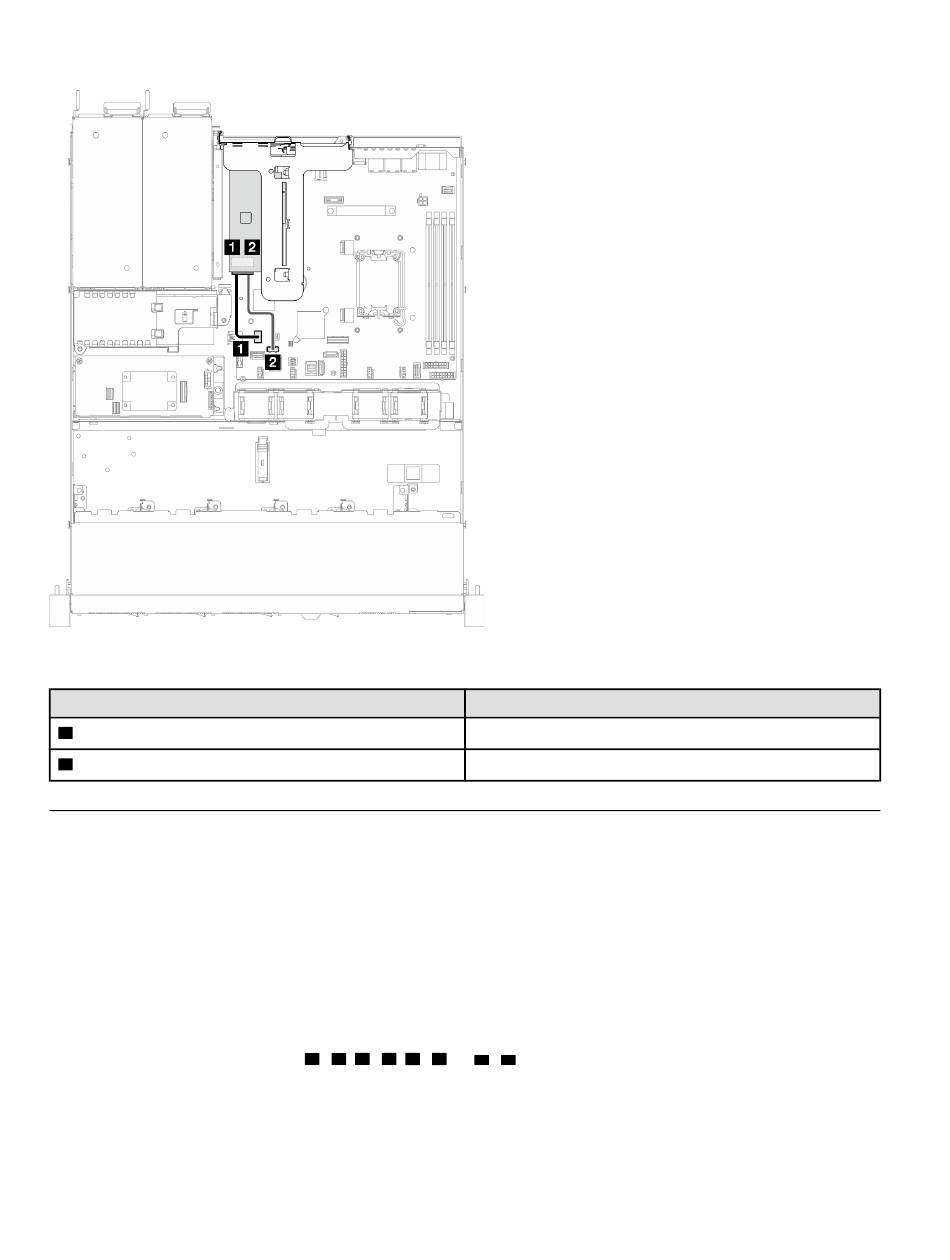

Figura 133. Disposición de los cables para el adaptador de arranque M.2 SATA/NVMe
Desde
Señal M.2 en el adaptador de arranque M.2
1
Alimentación M.2 en el adaptador de arranque M.2
2
Disposición de los cables de las placas posteriores
Utilice la información de esta sección para disponer los cables de las placas posteriores.
Disposición de los cables de cuatro unidades de intercambio simple de
3,5 pulgadas
Utilice esta sección para comprender cómo disponer los cables para cuatro modelos de unidad de
intercambio simple de 3,5 pulgadas.
Notas:
• Conexiones entre conectores;
• Al disponer los cables, asegúrese de que todos los cables se dirijan de forma adecuada a través de las
guías de cables y los clips de los cables.
138
Guía de mantenimiento del hardware de ThinkSystem SR250 V3
Hasta
Placa del sistema: señal M.2
Placa del sistema: alimentación M.2
↔ ↔ ↔
, , , ...
1 1 2 2 3 3 n
↔
