Ocho unidades SATA/SAS con una 8i (RAID de hardware/HBA)

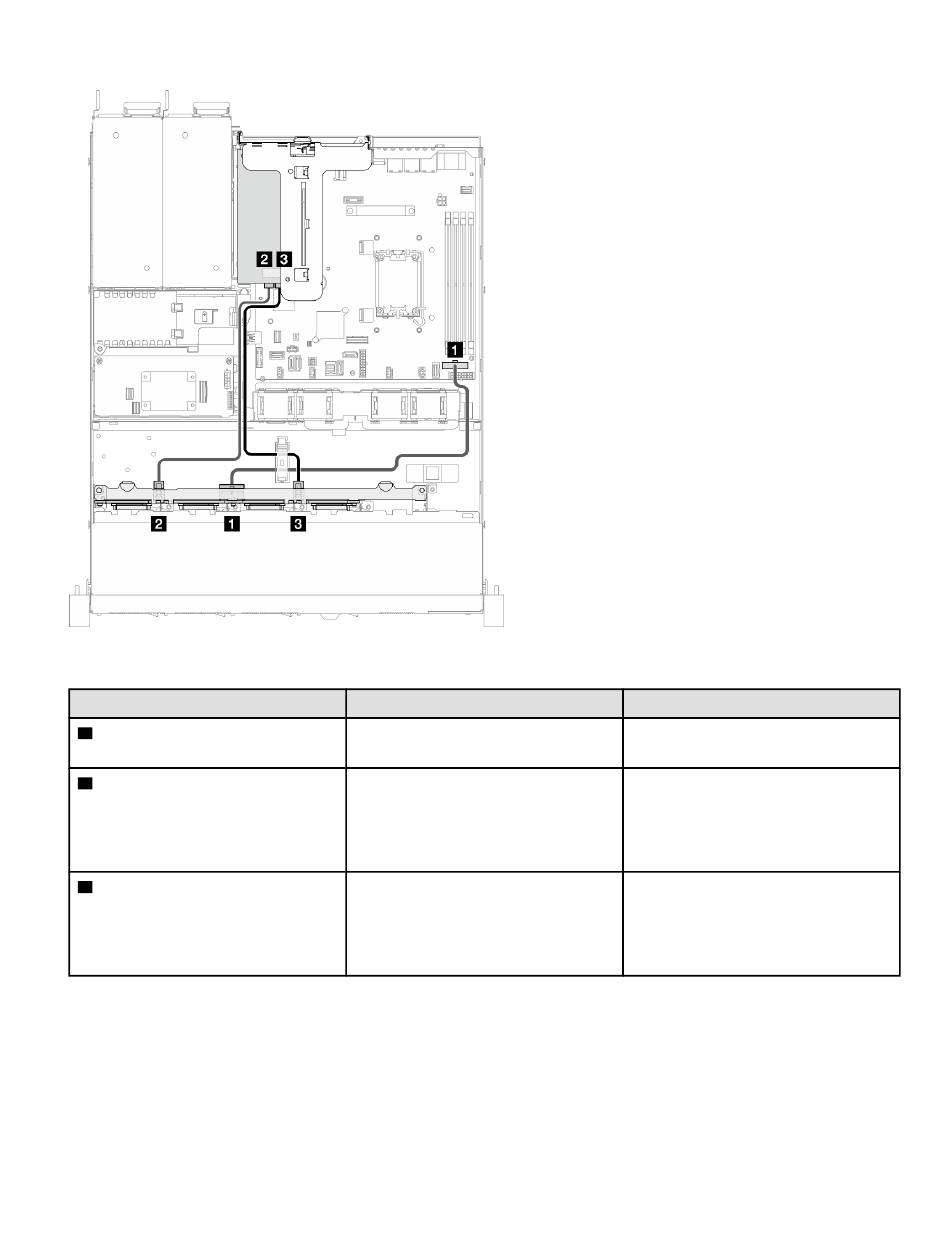

Figura 140. Ocho unidades SATA/SAS con una 8i (RAID de hardware/HBA)
Desde
Placa posterior: alimentación
1
Placa posterior: señal SATA 1
2
Placa posterior: señal SATA 2
3
Hasta
Placa del sistema: alimentación de la
placa posterior
• 8i Gen 4: C0
• 8i Gen 3: C0
• 8i Gen 4: C0
• 8i Gen 3: C1
Cable
Alimentación 2x8 patillas a
alimentación 2x8 patillas (430 mm)
• 8i Gen 4: SlimSAS x8 a 2 x Mini-
SAS HD x4 (300/300 mm)
• 8i Gen 3: Mini-SAS HD x4 a Mini-
SAS HD x4 (450 mm)
• 8i Gen 4: SlimSAS x8 a 2 x Mini-
SAS HD x4 (300/300 mm)
• 8i Gen 3: Mini-SAS HD x4 a Mini-
SAS HD x4 (450 mm)
.
