Cuatro unidades SATA (RAID de hardware/HBA)

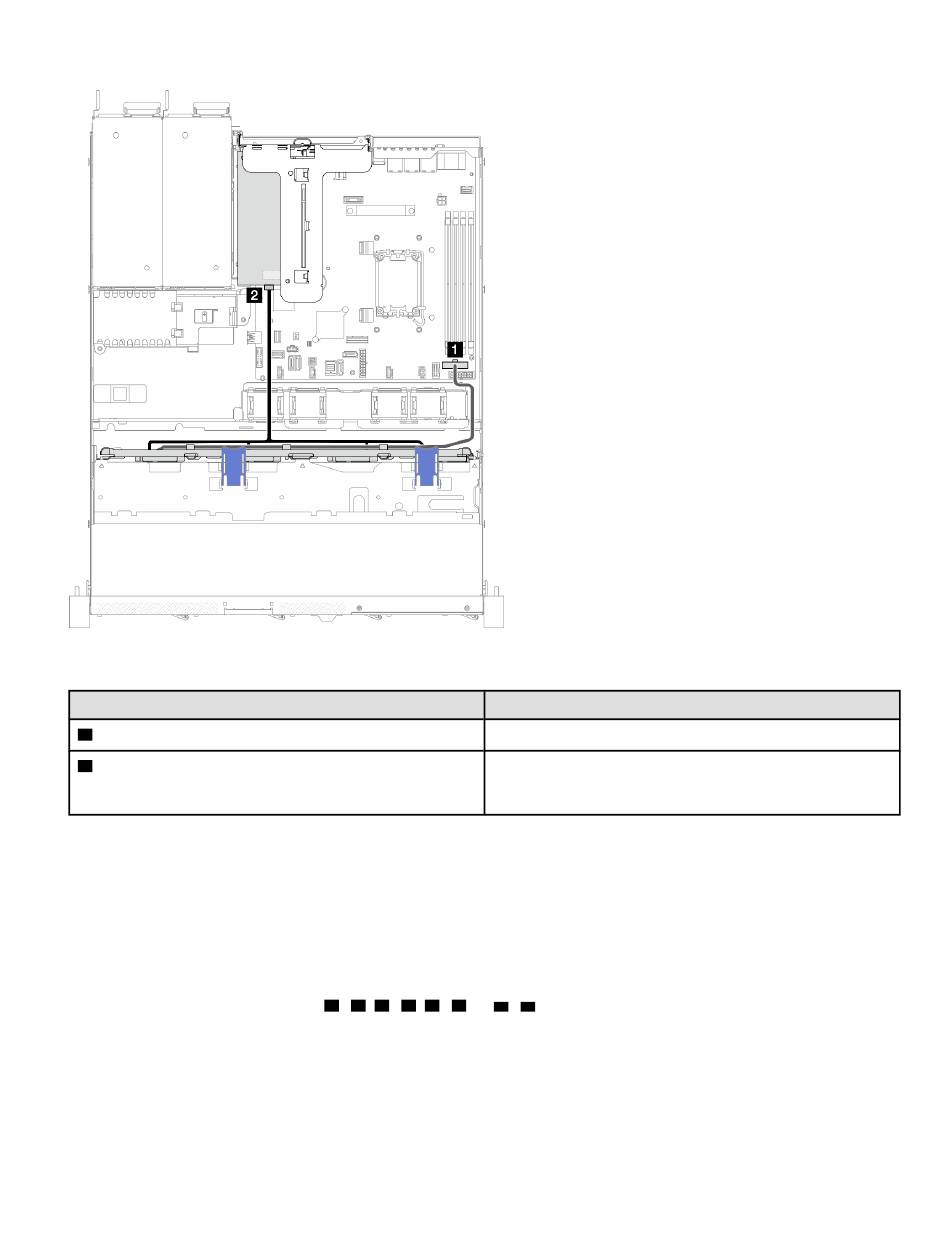

Figura 136. Cuatro unidades SATA (RAID de hardware/HBA)
Desde
Placa posterior: cable de alimentación
1
Placa posterior: cable SATA
2
Disposición de los cables de cuatro unidades de intercambio en caliente
de 3,5 pulgadas
Utilice esta sección para comprender cómo disponer los cables para el modelo de cuatro unidades de
intercambio en caliente de 3,5 pulgadas.
Notas:
• Conexiones entre conectores;
• Al disponer los cables, asegúrese de que todos los cables se dirijan de forma adecuada a través de las
guías de cables y los clips de los cables.
Hasta
Placa del sistema: alimentación de la placa posterior
• 8i Gen 4: C0
• 8i Gen 3: C0
↔ ↔ ↔
, , , ...
1 1 2 2 3 3 n
↔
n
.
Capítulo 2 Disposición interna de los cables
