Diez unidades SATA/SAS con una CFF RAID (RAID/HBA de hardware)
Desde
Placa posterior: alimentación
1
Placa posterior: señal SATA 1
2
Placa posterior: señal SATA 2
3
Placa posterior: señal SATA 3
4
RAID CFF: alimentación
5
RAID CFF: señal
6

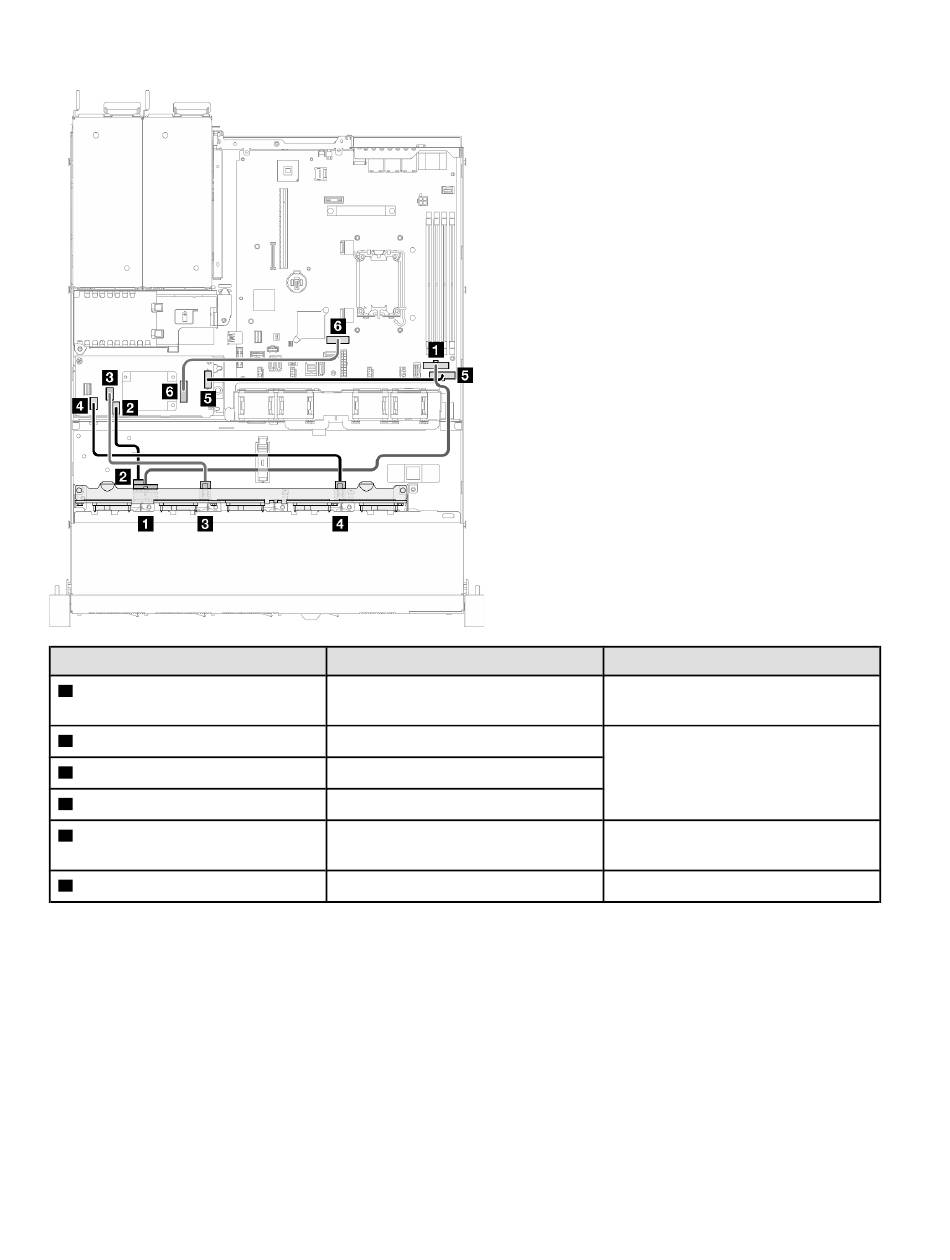

Figura 143. Diez unidades SATA/SAS con una CFF RAID (RAID/HBA de hardware)
148
Guía de mantenimiento del hardware de ThinkSystem SR250 V3
Hasta
Placa del sistema: alimentación de la
placa posterior
RAID CFF: SAS/SATA C0
RAID CFF: SAS/SATA C1
RAID CFF: SAS/SATA C2
Placa del sistema: alimentación de
RAID CFF
Placa del sistema: Slimline x8
Cable
Alimentación 2x8 patillas a
alimentación 2x8 patillas (430 mm)
3 x SlimSAS x4 a 3 x Mini-SAS HD x4
(320/190/130 mm)
Alimentación 2x8 patillas a
alimentación 2x5 patillas (420 mm)
SlimSAS x8 a SlimSAS x8 (450 mm)
