Diez unidades SATA/SAS con una 16i (RAID de hardware/HBA)
Desde
Conector de alimentación de la
1
placa posterior
Placa posterior: conector de señal
2
SATA 1
Placa posterior: conector de señal
3
SATA 2
Placa posterior: conector de señal
4
SATA 3

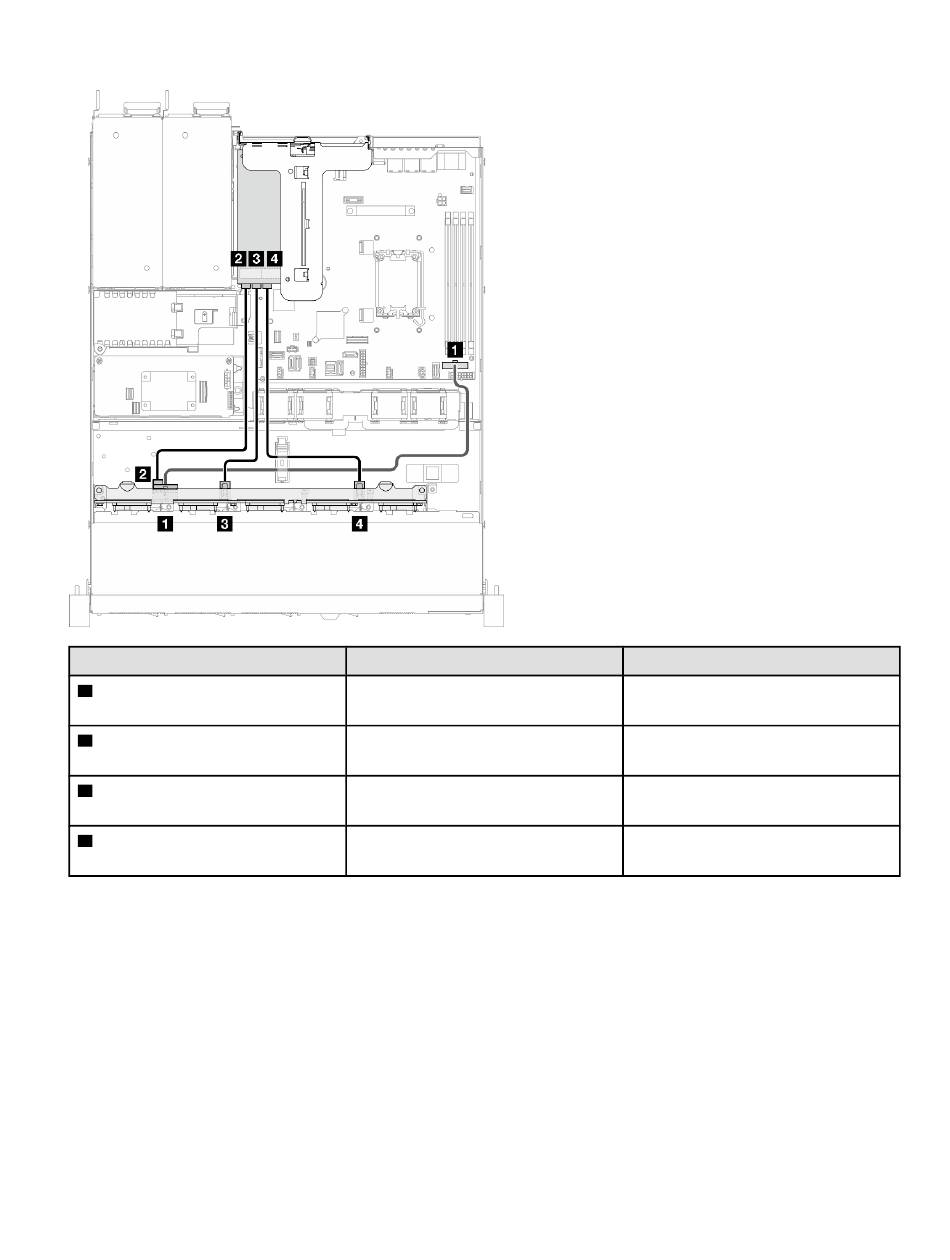

Figura 142. Diez unidades SATA/SAS con una 16i (RAID de hardware/HBA)
Hasta
Placa del sistema: conector de
alimentación de la placa posterior
16i: C0
16i: C1
16i: C2
Cable
Alimentación 2x8 patillas a
alimentación 2x8 patillas (480 mm)
8i Gen 3: Mini-SAS HD x4 a Mini-SAS
HD x4 (450 mm)
8i Gen 3: Mini-SAS HD x4 a Mini-SAS
HD x4 (450 mm)
8i Gen 3: Mini-SAS HD x4 a Mini-SAS
HD x4 (450 mm)
.
