Änderungen an Kanal- oder Signaleinstellungen vornehmen
Verwenden Sie die Konfigurationsmenüs der Kanäle und Signale, um Parameter wie Vertikalskala und Offset, Kopplung, Bandbreite,
Tastkopfeinstellungen, Versatzausgleichswerte, externe Dämpfungswerte und andere Einstellungen festzulegen.
Vorbereitungen
Voraussetzung: In der Einstellungsleiste befindet ein Kanal- oder Signal-Badge.
Prozedur

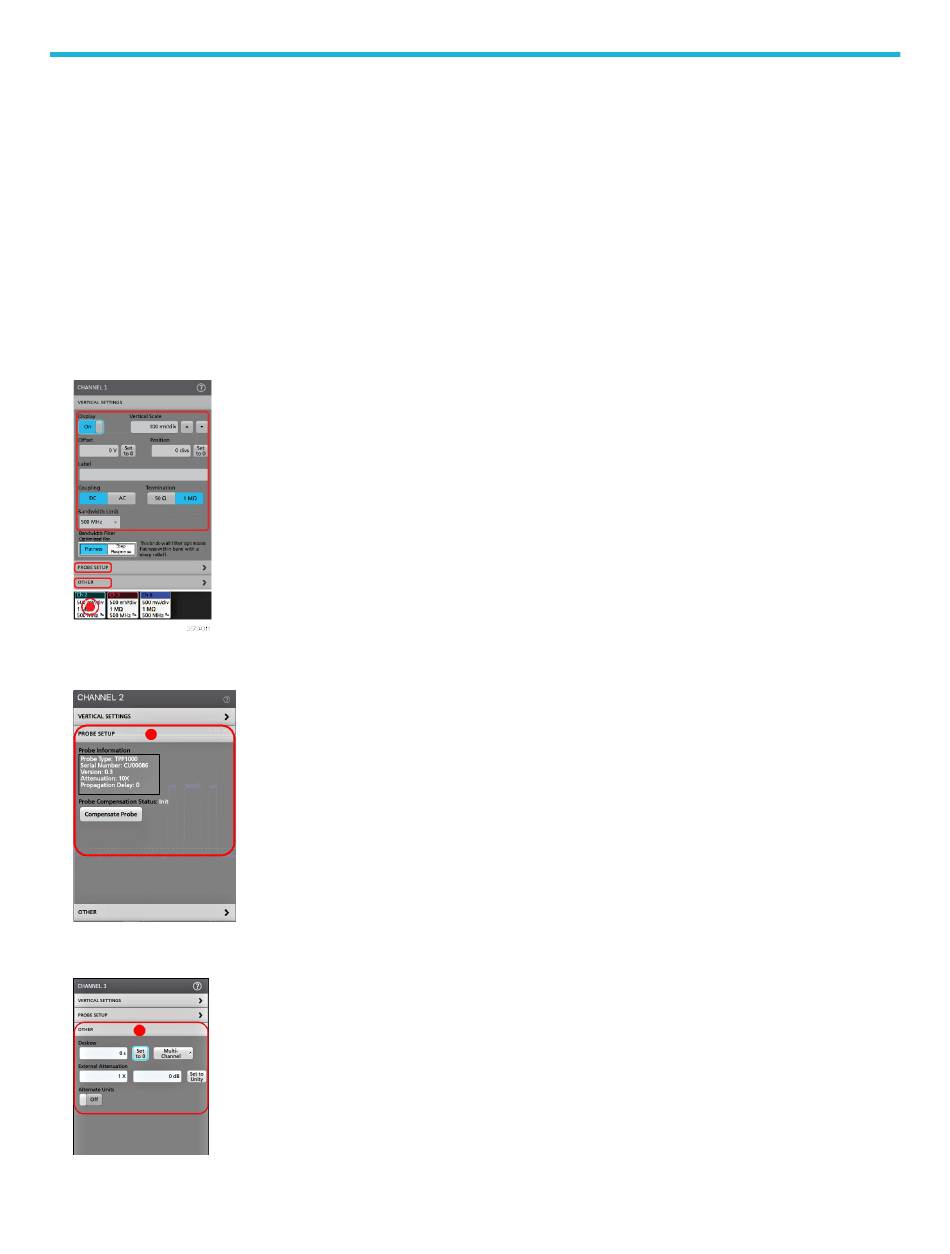

1. Tippen Sie doppelt auf ein Kanal- oder Signal-Badge, um ein Konfigurationsmenü für dieses Element zu öffnen.
Beispiel: Verwenden Sie die Schaltfläche Vertical Settings (Vertikaleinstellungen), um grundlegende Tastkopfparameter wie
Vertikalskala und Position, Offset, Kopplung, Abschluss und Bandbreitengrenzwert festzulegen. Welche Einstellungen möglich sind,
hängt vom Tastkopf ab.
2. Tippen Sie auf das Panel Probe Setup (Tastkopf-Setup) zum Bestätigen der Tastkopfeinstellungen und führen Sie eine Konfiguration
oder Kompensation für unterstützte Tastköpfe aus.
3. Tippen Sie auf das Panel Other (Sonstiges), um Parameter für Tastkopf-Versatzausgleich, externe Dämpfung und alternative Einheiten
einzustellen.
