Descripción del instrumento
Figura 4: Serie 4 MSO
10. Aux In (Entrada auxiliar) Conector de entrada auxiliar. Un conector en el que se puede conectar una señal de entrada externa.
Utilice la señal de disparo Aux In (Entrada auxiliar) con el modo de disparo Edge.

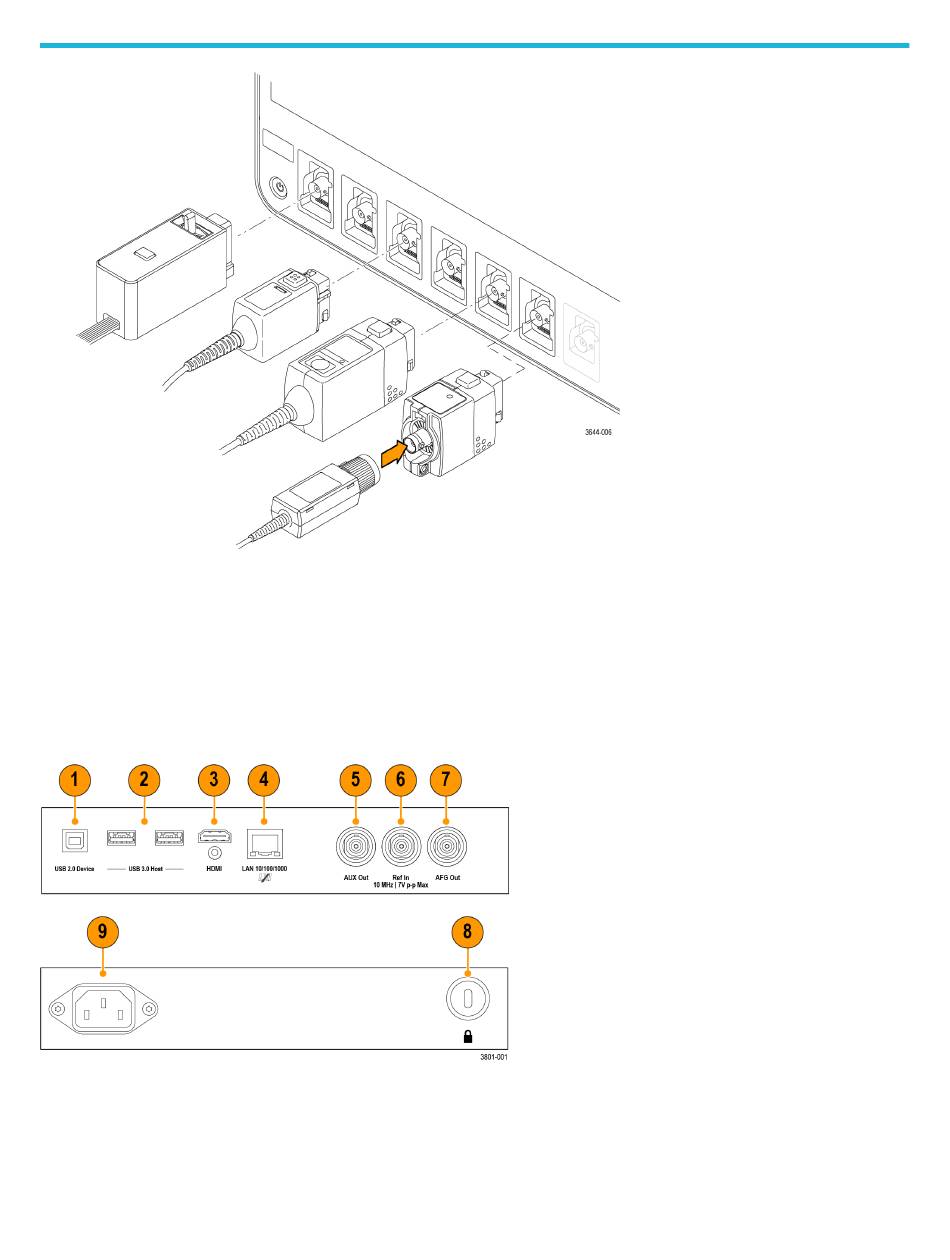

Conexiones del panel trasero

Las conexiones del panel trasero suministran alimentación al instrumento y proporcionan conectores para la red, dispositivos USB, vídeo,
señales de referencia y la salida AFG.
1. El puerto de dispositivo USB 2.0 le permite conectarse a un PC para controlar de forma remota el osciloscopio usando el protocolo
USBTMC.
2. El puerto host USB 3.0 le permite conectar un dispositivo de memoria USB, teclado o ratón.
3. La salida de vídeo HDMI le permite conectar un monitor o un proyector externo para ver la interfaz gráfica de usuario del instrumento.
