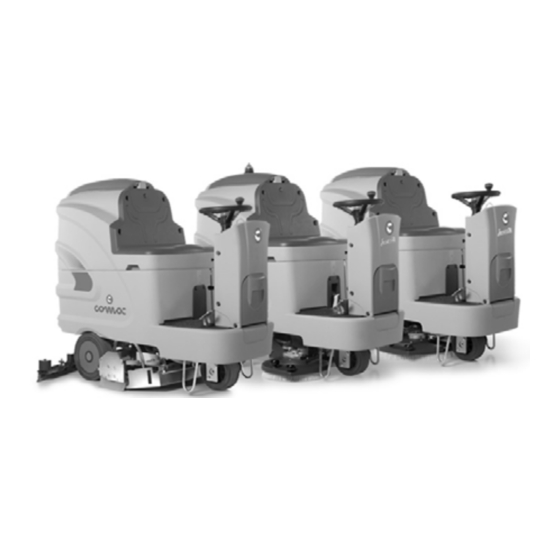

- Página 1 MANUAL DE USO Y MANTENIMIENTO INNOVA 65 B M 2011 INNOVA 75 B M 2011 INNOVA 85 B M 2011 INNOVA 100 B M 2011 ED. 08-2020 ORIGINAL INSTRUCTIONS Doc. 10037757 Ver.
- Página 2 Las descripciones contenidas en esta publicación no se consideran vinculantes. Por tanto, la empresa se reserva el derecho de aportar en cualquier momento las eventuales modificaciones en piezas, detalles, suministros de accesorios, que considere convenientes para una mejora o debido a cualquier exigencia de carácter constructivo o comercial.
- Página 3 ÍNDICE RECEPCIÓN DE LA MÁQUINA ................................. 5 ADVERTENCIA PREVIA ................................... 5 USO INDICADO – USO PREVISTO ..............................5 PLACA MATRÍCULA ..................................5 DESCRIPCIÓN TÉCNICA .................................. 6 SIMBOLOGÍA EMPLEADA EN LA MÁQUINA ............................ 7 NORMAS GENERALES DE SEGURIDAD ............................9 PREPARACIÓN DE LA MÁQUINA ..............................10 1.
- Página 4 42. SUSTITUCIÓN CARTER BANCADA ................................27 CONTROL DE FUNCIONAMIENTO ..............................28 43. AGUA INSUFICIENTE EN LOS CEPILLOS ..............................28 44. LA BOQUILLA DE ASPIRACIÓN NO SECA PERFECTAMENTE ........................28 45. LA MÁQUINA NO LIMPIA CORRECTAMENTE ............................. 28 46. PRODUCCIÓN EXCESIVA DE ESPUMA ..............................28 47.
- Página 5 Recepción de la máquina Placa Matrícula En el momento de la recepción de la máquina es indispensable controlar enseguida haber recibido todo el material indicado en los documentos de expedición, y además que la máquina no haya sufrido daños durante el transporte.
- Página 6 DESCRIPCIÓN TÉCNICA 100B Anchura de trabajo 1010 Anchura boquilla de aspiración 1085 1085 Capacidad de trabajo, hasta 3900 4500 5100 6000 Cepillos de disco Nr / ∅ mm 2 / 340 2 / 390 2 / 430 2 / 510 Rev.
- Página 7 SIMBOLOGÍA EMPLEADA EN LA MÁQUINA Símbolo del interruptor general (interruptor de llave) Se emplea en el salpicadero para indicar el interruptor de llave de encendido (I) o apagado (O) del funcionamiento de la máquina Indicador del nivel de carga de las baterías en la línea superior y del contador de horas en la línea inferior Indicador del tipo de contador de horas (total) en la línea superior y del tipo de servicio (ninguno) en la línea inferior Indicador del tipo de tecnología de las baterías en uso (plomo) Símbolo de desplazamiento bancada / boquilla de aspiración (posición descanso)
- Página 8 SIMBOLOGÍA EMPLEADA EN LA MÁQUINA Indica la máxima pendiente superable Símbolo del freno de estacionamiento Se emplea en el panel de mandos para indicar el testigo luminoso rojo de freno de estacionamiento activado y usado para indicar la palanca para frenar la marcha Indica peligro de aplastamiento de las manos...
- Página 9 • Una vez que la máquina COMAC que Vd. poseen, después de varios años de trabajo útil, tenga que ser retirada del servicio, hay que eliminar oportunamente los materiales contenidos en la misma y en particular los aceites, las baterías y los componentes electrónicos, teniendo en cuenta que se ha construido la máquina misma utilizando materiales totalmente reciclables.
- Página 10 PREPARACIÓN DE LA MÁQUINA MOVIMIENTO MÁQUINA EMBALADA La máquina está contenida en un embalaje específico, equipado de pallet para su desplazamiento por medio de elevadores de horquilla. Los embalajes NO pueden superponerse. El peso total de la máquina con el embalaje es de 240 Kg (sin baterías) Las dimensiones del embalaje son las siguientes: 65-75-85-100 B A: 1610 mm...
- Página 11 PREPARACIÓN DE LA MÁQUINA 5. COMPONENTES COLUMNA Los componentes de la columna se identifican de esta manera: Palanca de elevación cuerpo boquilla de aspiración Palanca de elevación cuerpo bancada Botón avisador acústico Palanca regulación solución detergente 6. COMPONENTES DELANTEROS DERECHA PLATAFORMA Los componentes de la plataforma en la parte delantera derecha se identifican así: Pedal acelerador, marcha adelante Pedal acelerador, marcha atrás...
- Página 12 PREPARACIÓN DE LA MÁQUINA 9. COMPONENTES TRASEROS MÁQUINA Los componentes traseros de la máquina se identifican del siguiente modo: Tapón de descarga tanque de recuperación 10. TIPO DE BATERÍAS Para alimentar la máquina se deben emplear: • baterías de plomo para uso tracción de electrolito líquido; •...
- Página 13 3. Conectar el conector de las baterías (1) al conector de la máquina (2). ATENCIÓN: Se recomienda que personal especializado y entrenado en el centro de asistencia COMAC realice las operaciones de conexión eléctrica ATENCIÓN: Se recomienda utilizar siempre guantes de protección para evitar lesiones graves en las manos.
- Página 14 PREPARACIÓN DE LA MÁQUINA Para conectar las baterías es necesario: 1. Controlar que el tanque de recuperación esté vacío, de lo contrario vaciarlo completamente 2. Controlar que el interruptor de llave esté en posición “OFF” 3. Llevar la máquina cerca del cargador de baterías 4.
- Página 15 PREPARACIÓN DE LA MÁQUINA Para conectar las baterías es necesario: 1. Controlar que el tanque de recuperación esté vacío, de lo contrario vaciarlo completamente 2. Comprobar que el interruptor de llave esté en posición “0” 3. Llevar la máquina cerca del cargador de baterías 4.
- Página 16 PREPARACIÓN DE LA MÁQUINA 16. INDICADOR DEL NIVEL DE CARGA DE LAS BATERÍAS En el salpicadero de la máquina se encuentra el visor (1) que indica, además, el estado de carga de las baterías. Si la línea superior está compuesta por 8 muescas luminosas, el nivel de carga de las baterías está completo. En cambio, si el contorno de las muescas parpadea, significa que las baterías están descargadas.
- Página 17 PREPARACIÓN DE LA MÁQUINA 21. RELLENADO TANQUE SOLUCIÓN Es posible efectuar el rellenado del tanque solución de tres maneras diferentes: Desenroscando el tapón de carga (1) de tornillo y rellenarlo mediante un tubo de goma. Utilizando el tapón de goma (2), este último tiene la función de sostener por sí solo el tubo del agua, acordarse de desenroscar el tapón para permitir la correcta purga del aire.
- Página 18 PREPARACIÓN DE LA MÁQUINA 23. REGULACIÓN DETERGENTE En primer lugar, hay que abrir al máximo el flujo de salida del grifo, utilizando la palanca (3) presente en la columna dirección. Durante los primeros metros, controlar que la cantidad de solución sea suficiente para mojar el suelo, pero no tanta como para salir del parasalpicaduras, la regulación de salida del detergente se efectúa utilizando la palanca (3) (moviéndola hacia abajo, el flujo aumenta, moviéndola hacia arriba, disminuye).
- Página 19 PREPARACIÓN DE LA MÁQUINA 28. MONTAJE DE CEPILLOS PLANOS 1. Verificar que el freno de estacionamiento esté activado y que el interruptor general de la máquina esté en posición 2. Conecte el conector baterías 3. Girar la llave a la posición "ON/I". La bancada se levanta de modo automático. 4.
- Página 20 (para visualizar un tipo diferente de contador de horas, por ejemplo parcial, dirigirse al personal especializado o entrenado en el centro de asistencia COMAC). En la línea inferior se visualiza la configuración del “servicio” (en este caso ninguna configuración).
- Página 21 Bajar la bancada girando la palanca de la derecha (4) hacia la derecha, a continuación, bajar la boquilla de aspiración girando la palanca de la izquierda (5) hacia la izquierda. Apretando el pedal del acelerador (6 – pedal a la derecha), la máquina comienza a moverse, descienden tanto la boquilla de aspiración como la bancada y los cepillos comenzarán a girar (si el selector i-drive está...
- Página 22 AL FINALIZAR EL TRABAJO Al finalizar el trabajo y antes de realizar cualquier tipo de mantenimiento, realizar las operaciones siguientes: Cerrar la llave de paso (1) Levantar la bancada girando la palanca de la derecha (2) hacia la izquierda, luego levantar la boquilla de aspiración girando hacia la derecha la palanca de la izquierda (3), después de unos 15-25 segundos apagar el motor aspiración girando la llave 1/4 de vuelta hacia la izquierda.
- Página 23 MANTENIMIENTO DIARIO REALIZAR TODAS LAS OPERACIONES DE MANTENIMIENTO EN SECUENCIA 34. LIMPIEZA TANQUE DE RECUPERACIÓN Desconectar el tubo (1) del correspondiente alojamiento, destornillar el tapón de descarga y vaciar el tanque de recuperación. ATENCIÓN: Antes de efectuar cualquier tipo de mantenimiento, extraer las llaves del cuadro y desconectar el conector de baterías de la máquina.
- Página 24 MANTENIMIENTO DIARIO 36. LIMPIEZA BOQUILLA DE ASPIRACIÓN La limpieza esmerada de todo el grupo de aspiración garantiza un mejor secado y limpieza del pavimento además de una mayor duración del motor aspiración. Para la limpieza proceder de la siguiente manera: Quitar el tubo aspiración (1) del manguito de la boquilla de aspiración.
- Página 25 MANTENIMIENTO DIARIO 38. DESMONTAJE DE LOS CEPILLOS DE DISCO 1. Elevar la bancada girando la palanca a la derecha (1) para el desplazamiento de la bancada hacia la izquierda. ATENCIÓN: Antes de efectuar cualquier tipo de mantenimiento, extraer las llaves del cuadro y desconectar el conector de baterías de la máquina.
- Página 26 MANTENIMIENTO SEMANAL 39. LIMPIEZA DEL TUBO ASPIRACIÓN En caso de aspiración insuficiente, controlar que el tubo de aspiración (1) no esté obstruido. Eventualmente limpiarlo con un chorro de agua procediendo del siguiente modo: 1. Verificar que el tanque de recuperación esté vacío, en caso contrario proceder a vaciarlo 2.
- Página 27 MANTENIMIENTO EXTRAORDINARIO 40. SUSTITUCIÓN GOMA DELANTERA BOQUILLA DE ASPIRACIÓN Si la goma delantera de la boquilla de aspiración está desgastada, no se logra una aspiración correcta y por consiguiente la máquina no seca perfectamente. En este caso, para sustituirlo se debe proceder del siguiente modo: Girar la llave a la posición "OFF/0"...
- Página 28 CONTROL DE FUNCIONAMIENTO 43. AGUA INSUFICIENTE EN LOS CEPILLOS Controlar que haya agua en el tanque solución (1) Controlar que la llave de paso (3) esté abierta Limpiar el filtro solución ubicado en la parte delantera de la máquina 44. LA BOQUILLA DE ASPIRACIÓN NO SECA PERFECTAMENTE Verificar que la boquilla de aspiración esté...
- Página 29 Para volver a dar corriente al motor, hay que apagar la máquina y esperar a que los fusibles se enfríen (unos 40 segundos). Si el interruptor corta la corriente varias veces seguidas, es necesario dirigirse al centro de asistencia COMAC.
- Página 30 ELIMINACIÓN Proceder al desguace de la máquina en un centro de eliminación o de recogida autorizado. Antes de realizar el desguace de la máquina, se deben quitar y separar los siguientes materiales y enviarlos a los centros de recogida diferenciada, respetando la Normativa de higiene ambiental vigente: •...
- Página 31 SELECCIÓN Y EMPLEO DE LOS CEPILLOS CEPILLO DE POLIPROPILENO (PPL) Se emplea en todos los tipos de pavimento y tiene buena resistencia al desgaste y al agua caliente (no más de 60 grados). El PPL no es higroscópico y por lo tanto conserva sus características aun trabajando sobre superficie mojada.
- Página 32 DECLARACIÓN DE CONFORMIDAD CE La empresa que suscribe: COMAC S.p.A. Via Maestri del Lavoro, 13 37059 Santa Maria di Zevio (VR) Declara bajo su exclusiva responsabilidad que los productos MÁQUINAS FREGADORAS DE PAVIMENTOS mod. Innova 65 B M CB; Innova 75 B M CB; Innova 85 B M CB; Innova 100 B M CB Cumple con las Directivas: 2006/42/CE: Directiva máquinas.
- Página 33 La empresa que suscribe: COMAC S.p.A. Via Maestri del Lavoro, 13 37059 Santa Maria di Zevio (VR) Declara bajo su exclusiva responsabilidad que los productos MÁQUINAS FREGADORAS DE PAVIMENTOS mod. Innova 65 B M; Innova 75 B M; Innova 85 B M; Innova 100 B M Cumple con las Directivas: 2006/42/CE: Directiva máquinas.
- Página 36 COMAC spa Via Maestri del Lavoro, 13 - 37059 S.Maria di Zevio (Verona) Italia Tel. +39 045 8774222 r.a. - Fax +39 045 8750303 - Correo electrónico:comac@comac.it - www.comac.it...
