Mantenimiento De Las Luces De Tarea; Reemplazo De La Luz De Tareas Superior Izquierdo - GE Carestation 620 Manual De Referencia Técnica

9.25.

Mantenimiento de las luces de tarea

La máquina de la serie Carestation 620/650/650c (A1/A2) incluye las siguientes luces de
tarea:
 Luz de tarea superior izquierda
 Luz de tarea central de vaporizador
 Luz de tarea superior derecha
 Luz de tarea inferior
Todas estas luces son controladas por un regulador de intensidad común que está
integrado en el conjunto de iluminación de tareas superior derecho.

9.25.1. Reemplazo de la luz de tareas superior izquierdo

1. Apague el sistema y desconecte el cable de alimentación AC
2. Retire el estante superior

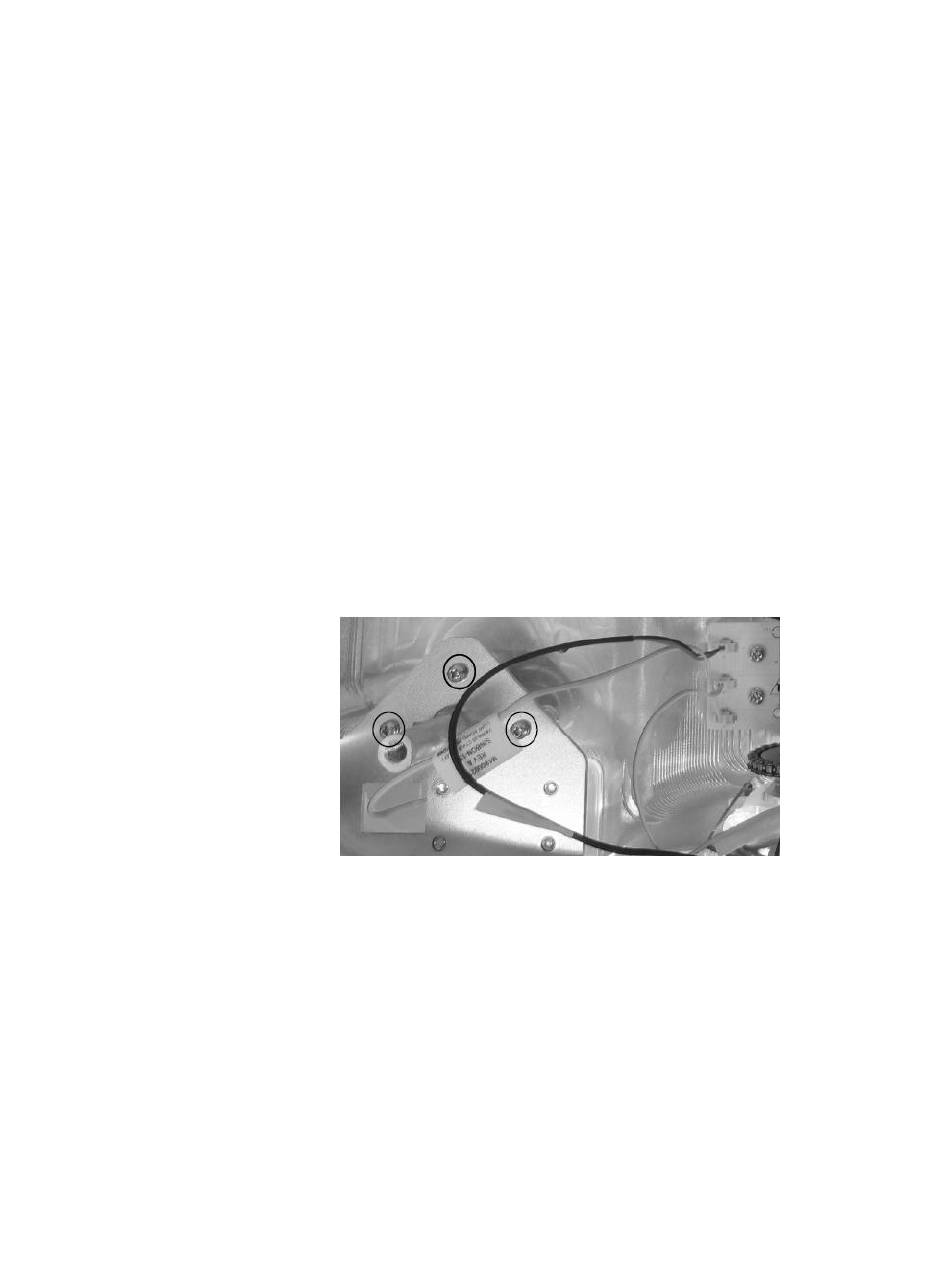

3. Retire los tres tornillos (circulados) que ajustan el conjunto de la luz de
tarea superior izquierda
4. Desconecte el arnés de luz de tarea superior izquierda de la placa superior
central de luz de tarea del vaporizador
5. Retire el conjunto de luz de tarea superior izquierda de la bandeja
superior.
6. Desconecte el arnés de la placa de luz. Reemplace el arnés si está
defectuoso.
7. Afloje los cuatro tornillos que sostienen la placa de luz de tarea superior
izquierda a la placa de montaje. Retire la placa de luz defectuosa.
8. Instale el nuevo conjunto de luz de tarea superior izquierda a la bandeja
superior en orden inverso.
9. Encienda el sistema y asegúrese que la luz funcione normalmente.
10. Reemplace el estante superior.
323
