2.8. Placa de Interfaz de Sensor

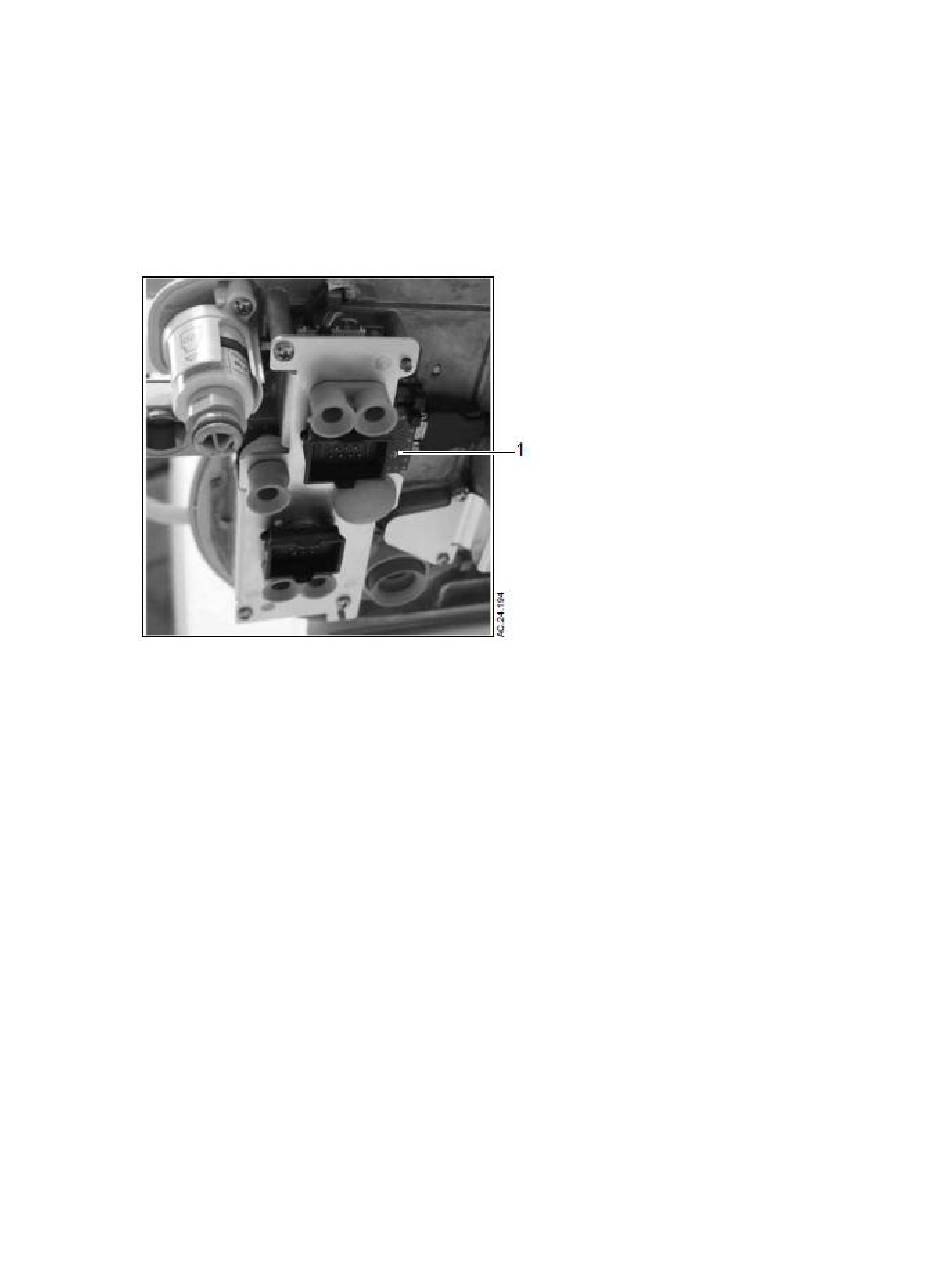

La placa de Interfaz de Sensor (SIB) (1) sirve como interfaz de circuito de respiración a la
Placa de Computador de anestesia (ACB). Una Unidad de Micro Control (MCU por sus
siglas en inglés) de la SIB comunica los valores de datos a la CPU controladora en la ACB
vía interfaz serial RS-422. La SIB es el conducto de comunicación entre la ACB y varios
interruptores, sensores y control del circuito de calentamiento de respiración:
Figura 2-16 * Placa de Interfaz de Sensor de Estructura
Sensor de presión de conducto de aire
Sensor de flujo inspiratorio (incluyendo EEPROM y fuente de alimentación de
calentamiento)
Sensor de flujo espiratorio (incluyendo EEPROM y fuente de alimentación de
calentamiento)
Celda O2
Interruptor óptico de liberación de rueda
Interruptor óptico de conexión de circuito de respiración
Interruptor óptico de bolsa a conducto
La SIB opera a un voltaje de 12.5 V desde la ACB.
La SIB proporciona un circuito para detectar sobre-presión de conducto de aire del
paciente. A medida que la presión de conducto de aire del paciente aumenta más de 110
cm H20, la SIB genera una señal de sobre-presión de conducto de aire y lo comunica con la
ACB.
La SIB proporciona además un puerto de depuración En-Circuito para la MCU.
62
