Quadro di comando
Il quadro di comando (cod. 23022030) permette di comandare direttamente fino a due utenze alimentate a
24 Vac (elettrovalvole modello EVC, relè per pompe, allarmi, etc.).
Il quadro dispone di un ingresso specifico per il contatto pulito libero da tensione di cui è dotato
BravoMATIC. Le utenze vengono comandate dal quadro al ricevimento del segnale del contatto pulito del
filtro BravoMATIC (fase di contro-lavaggio). Al termine del contro-lavaggio viene inviato un segnale per lo
spegnimento / chiusura delle utenze collegate al quadro.
A1.15 Altre connessioni (optional)
BravoMATIC dispone di 2 uscite per le elettrovalvole e un ingresso per il differenziale di
pressione da connettere secondo le seguenti modalità:

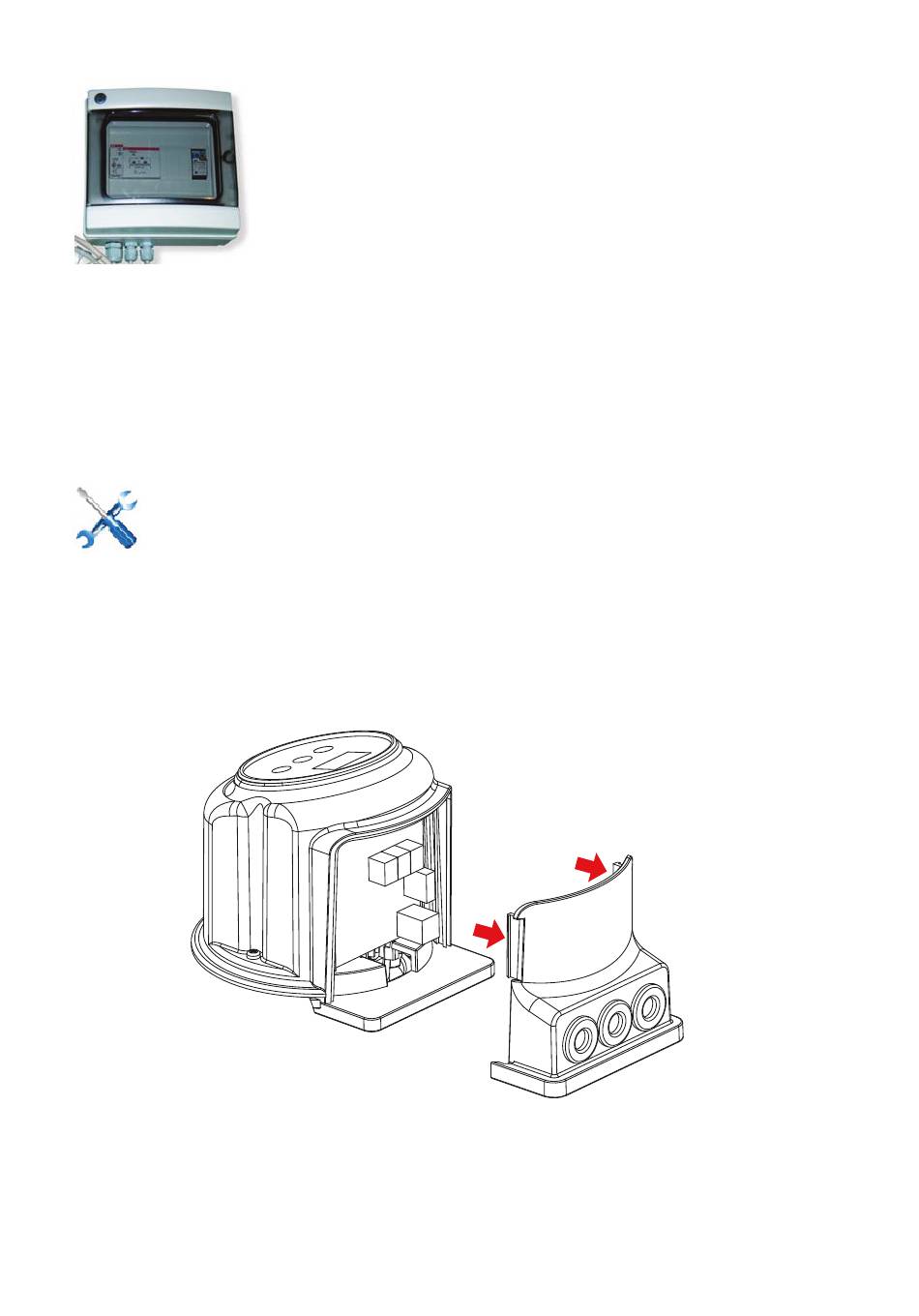

Rimuovere la copertura posteriore facendo leva con un l'ausilio di un cacciavite sulle 2 feritoie e procedere
come indicato nella figura seguente:
BravoMATIC - ITALIANO
MAN139 PAG. I-11
