MANTENIMIENTO DE LA BOQUILLA DE ASPIRACIÓN
Si la boquilla de aspiración deja rastro o agua, es posible que los labios de goma estén sucios o dañados. Quite la boquilla de aspiración, aclárelo con agua
tibia e inspeccione los labios de goma. Invierta su posición o sustitúyalos, si se aprecian rotos, rasgados, ondulados o gastados.
Para invertir o sustituir el labio de goma trasero de la boquilla de aspiración...
1 Consulte la Figura 3. Eleve el conjunto de la boquilla de aspiración del suelo, y después abra el Cierre central (A) de este conjunto.
2 Quite las Tuercas de mariposa (B) de ambos extremos de la boquilla de aspiración, y suelte las Bandas tensoras (C).
3 Deslice el labio de goma trasero fuera de sus clavijas de alineación.
4 El labio de goma tiene 4 bordes de trabajo. Gírelo de forma que uno de los bordes en buen estado esté situado hacia la parte frontal de la máquina.
Sustituya el labio de goma cuando los 4 bordes estén mellados, gastados o rasgados.
5 Instale el labio de goma, siguiendo los pasos mencionados en orden inverso y ajuste la boquilla de aspiración.
Para invertir o sustituir el labio de goma frontal de la boquilla de aspiración...
1 Levante la boquilla de aspiración del suelo, suelte las (2) Tuercas de mariposa (D) situadas en la parte superior de la boquilla de aspiración y extrái-
gala de su soporte.
2 Quite todas las tuercas de mariposa que sujetan el labio de goma frontal en su sitio, y después quite la cinta tensora y el labio de goma.
3 El labio de goma tiene 4 bordes de trabajo. Gírelo de forma que uno de los bordes en buen estado esté situado hacia la parte frontal de la máquina.
Sustituya el labio de goma cuando los 4 bordes estén mellados, gastados o rasgados.
4 Instale el labio de goma, siguiendo los pasos mencionados en orden inverso y ajuste la boquilla de aspiración.
AJUSTE DE LA BOQUILLA DE ASPIRACIÓN
Deberá realizar dos ajustes importantes en la boquilla de aspiración: su altura y el ángulo. Se recomienda ajustar en primer lugar el ángulo y después la
altura de el labio de goma.
Ajuste del ángulo de la boquilla de aspiración
Siempre que se invierta o sustituya un labio de goma, deberá ajustar el ángulo, y también cuando la boquilla de aspiración no deje seco el suelo durante la
limpieza.
1 Aparque la máquina en una superfi cie plana y uniforme, y baje la boquilla de aspiración. A continuación, mueva hacia delante la máquina lo sufi ci-
ente para que los labios de goma de la boquilla de aspiración se plieguen sobre la parte trasera.
2 Suelte la Tuerca de mariposa de bloqueo (G) (apretada manualmente). Con esto se fi ja el ángulo de la boquilla de aspiración, para que no vibre
fácilmente después del ajuste.
3 Gire el Botón de ajuste (H) para inclinar la boquilla hacia delante o hacia atrás, hasta que el labio de goma trasero toque el suelo uniformemente en
toda su anchura.
4 Vuelva a apretar manualmente las Tuercas de mariposa (G).
Ajuste de la altura de el labio de goma de la boquilla de aspiración
Siempre que se invierta o sustituya un labio de goma, deberá ajustar la altura, y también cuando la boquilla de aspiración no deje seco el suelo durante la
limpieza. La altura de el labio de goma se puede ajustar fácilmente graduando la altura de las ruedecillas. Para ello...
1 Aparque la máquina en una super-
fi cie plana y uniforme, y baje la bo-
quilla de aspiración. A continuación,
mueva hacia delante la máquina
lo sufi ciente para que los labios de
goma de la boquilla de aspiración
se plieguen sobre la parte trasera.
2 Suelte las dos Tuercas de mariposa
del cierre de ajuste (E) (solamente
deberán apretarse manualmente)
situadas en la parte superior del
soporte de la boquilla.
3 Gire los Botones de ajuste (F) en
sentido de las agujas del reloj para
elevar la boquilla de aspiración y
en sentido contrario para bajarlo.
Cuando se sustituyan los labios
de goma, se deberá empezar
por ajustar los soportes de las
ruedecillas, para que esté nivelado
(paralelo) respecto a la parte su-
perior del conjunto de la boquilla
de aspiración. Nota: Las ruedecil-
las derecha e izquierda, deberán
ajustarse iguales, para mantener
el nivel y presión uniforme de los
labios de goma.
4 Vuelva a apretar las Tuercas de
mariposa del cierre de ajuste (E)
y compruebe que la boquilla de
aspiración funciona correctamente.
A-14 - FORM NO. 56041499 - Hydro-Retriever
G
D
E
F
B
3800, 2042 / BR 1100, 1100C, 1100C-XL
™
D
H
A
C

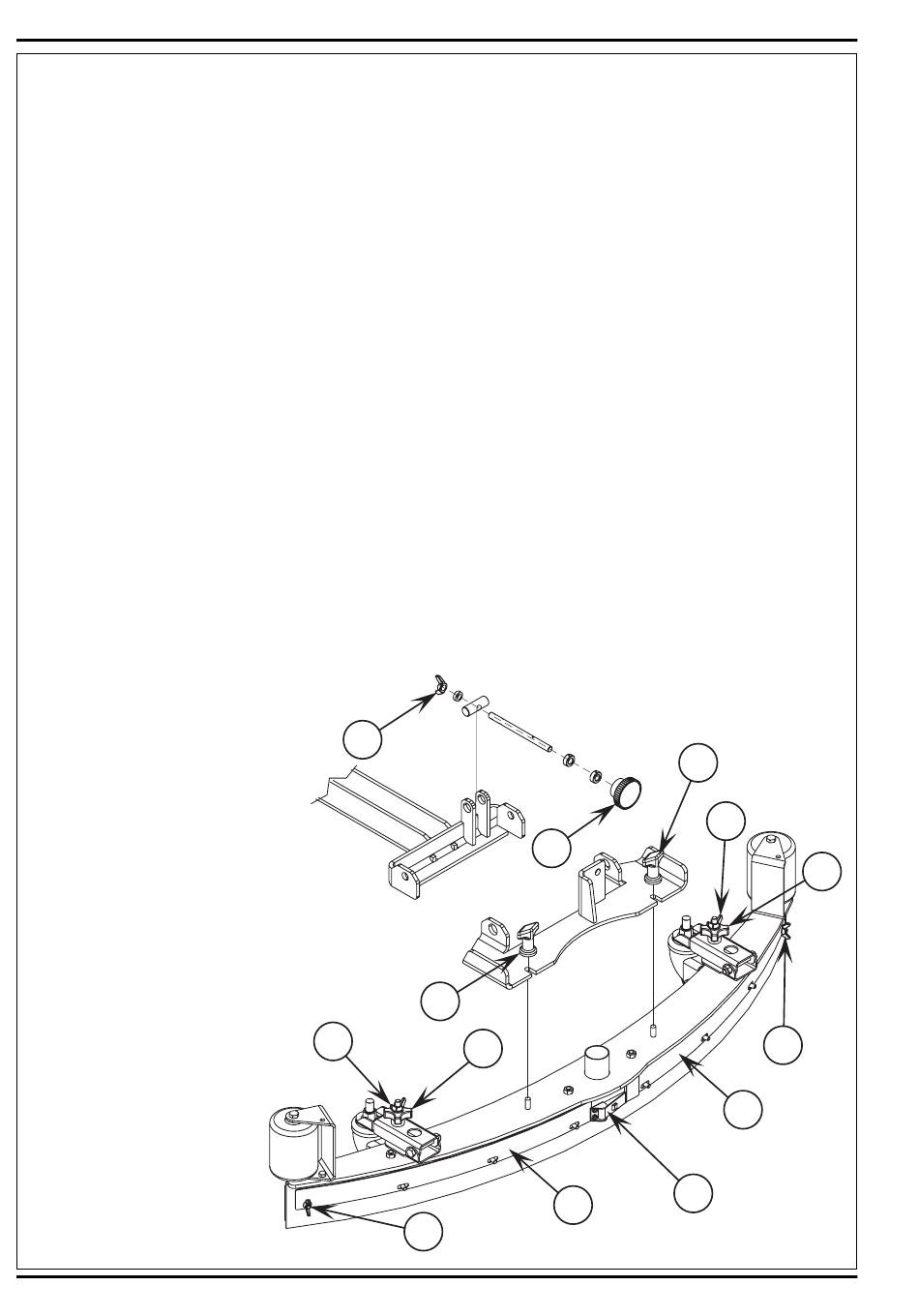

FIGURA 3
