B-8 / PORTUGUÊS
DESCRIÇÃO DOS INDICADORES DO ESTADO DA BATERIA
Os indicadores do estado da bateria fornecerão uma indicação acerca do estado de carga das baterias. O monitor do estado da bateria manterá o estado de
carga mesmo depois de a ignição ter sido desligada. A indicação do estado de carga é restaurada para carga total depois de as baterias terem sido recarre-
gadas. É igualmente possível escolher entre dois limites de baixa tensão diferentes, dependendo de serem utilizadas baterias que não requerem manuten-
ção ou baterias normais (a escolha deverá ser feita por um técnico de assistência qualifi cado). NOTA: As percentagens que se seguem baseiam-se na
capacidade de reutilização da bateria, não na capacidade total da mesma. Por consequência, 100% de descarga = 80% de capacidade total da bateria para
elementos de baterias normais de acumuladores de electrólito líquido ou 70% da capacidade total da bateria para baterias que não requerem manutenção.
Indicador verde = carga total a 50% de descarga
Indicador verde e amarelo = 50% de descarga a 75% de descarga
Indicador amarelo = 75% de descarga a 90% de descarga
Indicador amarelo e vermelho = 90% de descarga a 95% de descarga
Indicador vermelho = 95% de descarga a 99% de descarga
Indicador vermelho intermitente = 100% de descarga — o sistema de lavagem desactivar-se-á automaticamente.
DESCRIÇÃO DO MOSTRADOR DO CONTADOR DE HORAS/ESTADO
O mostrador de 5 caracteres a meio da linha inferior do painel de controlo é utilizado principalmente para a função do contador de horas. Este mostrador é
igualmente utilizado para exibir as seguintes informações dependendo do modo em que se encontra o comando:
• Códigos de erro*
• Regulação da pressão das escovas para o modo de lavagem normal e potente (fi xa e regulável)*
• Exibição dos parâmetros pré-defi nidos do sistema do comando *
• Indicador FULL (cheio) do depósito de recolha *
* NOTA: Peça a um técnico de assistência qualifi cado que consulte o Manual de Manutenção para obter as explicações referentes às alterações dos parâ-
metros pré-defi nidos dos códigos de erro e do comando do sistema de lavagem. Poderá encontrar uma breve descrição dos códigos de erro na
parte fi nal deste manual.
Interruptor de Paragem de Emergência/Desligar a bateria (12): Este dispositivo corta toda a corrente fornecida à máquina.
INSTALAÇÃO DAS BATERIAS
AVISO !
Seja extremamente cuidadoso quando trabalhar com baterias. O ácido sulfúrico existente nas baterias pode provocar graves ferimentos se entrar em
contacto com a pele ou com os olhos. É libertado gás de hidrogénio explosivo das baterias, através de aberturas nas respectivas tampas. Este gás poderá
infl amar com qualquer arco eléctrico, faísca ou chama.
Quando estiver a fazer a manutenção das baterias...
* Retire todas as jóias
* Não fume
* Utilize óculos de protecção, luvas de borracha e um avental de borracha
* Trabalhe numa área bem ventilada
* Não deixe que as ferramentas toquem em mais do que um terminal da bateria de cada vez.
CUIDADO !
Os componentes eléctricos podem fi car seriamente danifi cados se as baterias não forem devidamente instaladas e ligadas. As
baterias devem ser instaladas pela Nilfi sk-Advance ou por um electricista qualifi cado.
1 Desligue a Ignição (33) (O) e retire a chave. Incline o depósito de recolha para trás, para expor o compartimento da bateria.
2 Com a ajuda de (2) pessoas e de uma tira de elevação adequada, coloque cuidadosamente as baterias no respectivo compartimento, tal como
indicado.
3 Consulte a Figura 1. Insira espaçadores, conforme ilustrado. Instale os cabos da bateria tal como indicado e aperte as porcas nos terminais da
bateria.
4 Coloque os calços da bateria e fi xe-os bem aos cabos da bateria com os esticadores fornecidos.
5 Instale a tampa da bateria, ligue o conector da bateria ao conector da máquina e incline o depósito de recolha para a frente.
NOTA! Se o peso total da bateria exceder os 417,31 Kg (920lbs), encomende e instale um Kit de Isolador ref. 56409721.
56409498
+
6V
+
6V
+
6V
B-8 - FORM NO. 56041499 - Hydro-Retriever

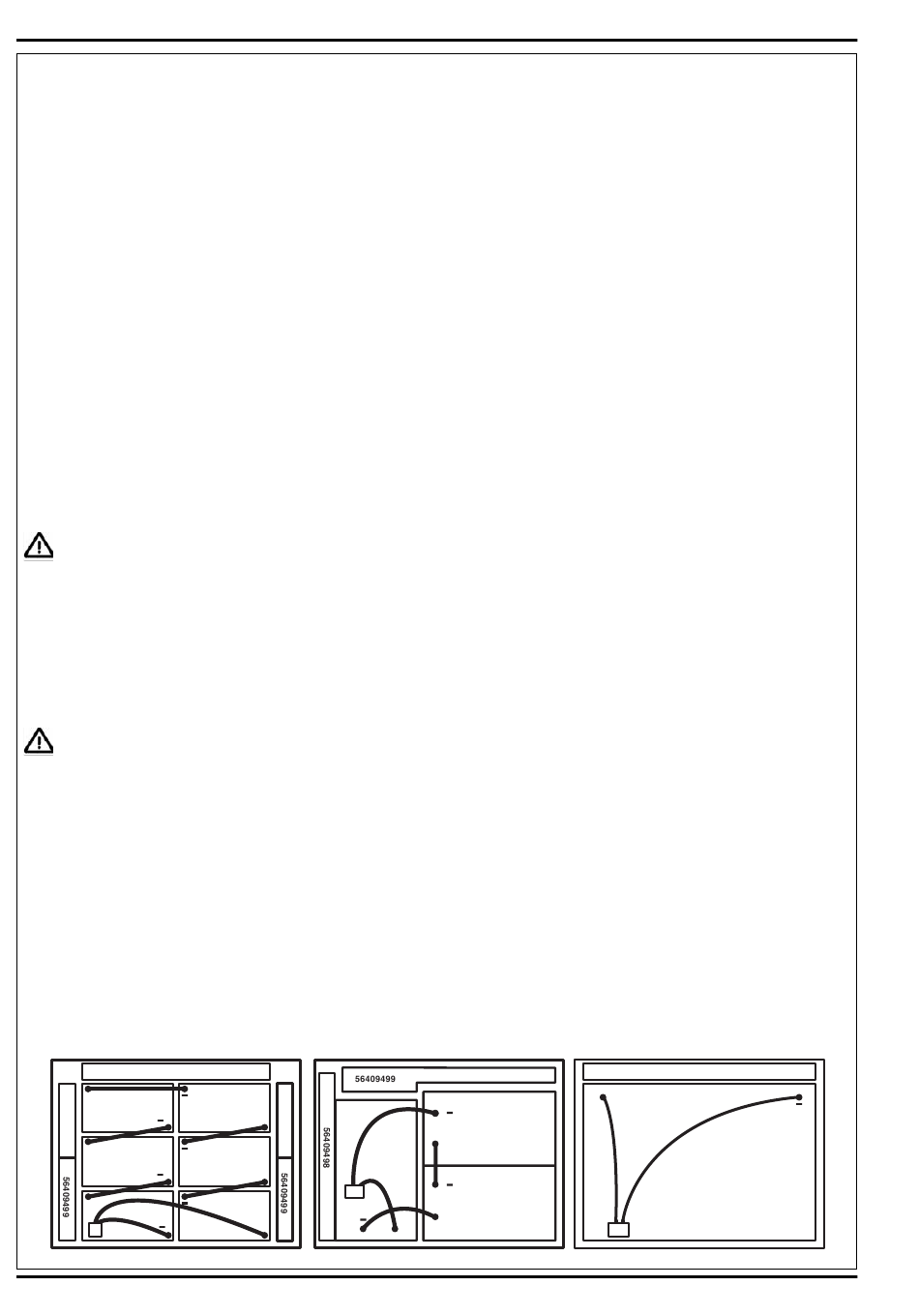

FIGURA 1
6V
+
12V
6V
+
6V
+
+
3800, 2042 / BR 1100, 1100C, 1100C-XL
™
+
12V
+
12V
+
56409499
36V
