ESTABILIZADORES
AJUSTE DE ALMOHADILLAS
DE DESGASTE
Hay 7 almohadillas de desgaste ajustables en cada estabili-
zador. Tres almohadillas de desgaste se encuentran en la
caja de estabilizador y pueden alcanzarse desde el exterior.
Cuatro almohadillas de desgaste se encuentran en la viga de
estabilizador y se ajustan desde el interior de la viga de esta-
bilizador. Vea los artículos (7) y (8) en la Figura 7-1. Ajuste las
almohadillas de desgaste con el procedimiento siguiente:
!
PRECAUCIÓN
Mantenga las manos fuera del agujero de acceso cuando
se retiran los pernos del cilindro de extensión. El tubo
puede caer libremente cuando se sacan los pernos.
Ajuste de almohadillas de desgaste de viga
de estabilizador
Las almohadillas de desgaste se ajustan de la manera
siguiente:
1.
Retire las tres líneas hidráulicas que están conectadas
al extremo del cilindro de extensión.
2.
Coloque una barra debajo del extremo del tubo del cilin-
dro de extensión de modo que se lo pueda bajar al
fondo de la caja de estabilizador.
3.
Saque los pernos del extremo del cilindro de extensión y
bájelo hasta el fondo de la caja de estabilizador.
4.
Saque el tornillo de fijación de la almohadilla de des-
gaste ajustable.

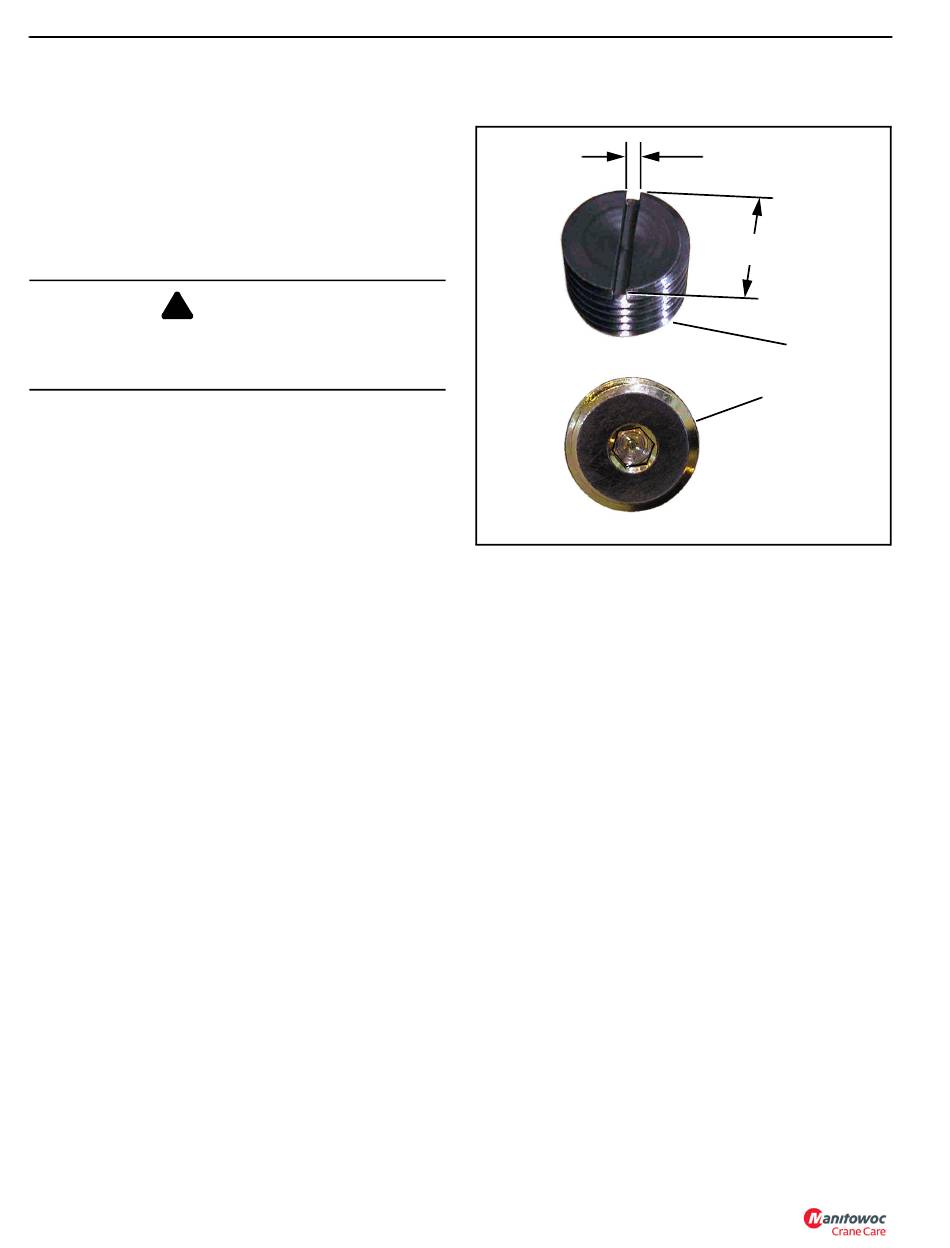

NOTA:
Para girar la almohadilla de desgaste, utilice una
ho ja plana d e a prox i mada men te 3/ 16 pulg
(4.7 mm) de grosor y 1-3/4 pulg (4.4 cm) de ancho
(Figura 7-6).
5.
Enrosque la almohadilla de desgaste hasta que tope y
desenrósquela 1/2 vuelta. Cada 1/2 vuelta desplaza la
almohadilla de desgaste aproximadamente 1/8 pulg
(3 mm) en sentido lateral.
6.
Vuelva a instalar el tornillo de fijación para mantener la
almohadilla de desgaste en su lugar.
7-6
7.
Repita este procedimiento con todas las almohadillas de
desgaste del interior de la viga de estabilizador.
Ajuste de almohadilla de desgaste de viga
de estabilizador
1.
Con la viga completamente retraída, fije el flotador al
estabilizador y extiéndalo hasta que la viga entre en con-
tacto con la parte superior de la caja de estabilizador.
2.
Enrosque las almohadillas de desgaste inferiores en la
caja de estabilizador (3) (Figura 7-1) y desenrósquelas
aproximadamente 1/2 vuelta.
3.
Enrosque las almohadillas de desgaste laterales en la
caja de estabilizador (2) (Figura 7-1) y desenrósquelas
aproximadamente 1/4 vuelta.
Almohadilla de desgaste no ajustable
Revise la almohadilla de desgaste lateral no ajustable en la
caja de estabilizador (Figura 7-3). Deberá haber una separa-
ción de 0.06 pulg (1.5 mm) entre la caja de estabilizador y la
almohadilla de desgaste. Para corregir la separación, añada
o retire suplementos en la almohadilla de desgaste.
01-22-2019 Control # 051-08
MANUAL DE SERVICIO 1300A
3/16 pulg (4.7 mm)
aproximadamente
1-3/4 pulg (4.4 cm)
aproximadamente
Almohadilla de desgaste
Tornillo de fijación
de almohadilla
de desgaste
FIGURA 7-6
