INSTALACIÓN DE LA GRÚA
Empernado (estándar)
!
Es obligatorio inspeccionar y volver a apretar los pernos
de fijación del cojinete de giro y de la caja de torsión des-
pués de las primeras 300 horas de funcionamiento de la
grúa y cada 500 horas de allí en adelante. Los pernos
podrían soltarse y permitir la separación de la grúa del
vehículo, lo cual dañaría la grúa y podría causarle lesio-
nes o la muerte al personal.
Compruebe que el camión se haya configurado para satisfa-
cer los requisitos mínimos de resistencia del camión, TDF y
chasis, según se indica en la 1 a la 15. La grúa se monta en
el camión de la manera siguiente:
1. Coloque el conjunto de la grúa en el chasis del camión
según lo determinado con la información dada en la sec-
ción Colocación de la grúa en el camión, en la 11.

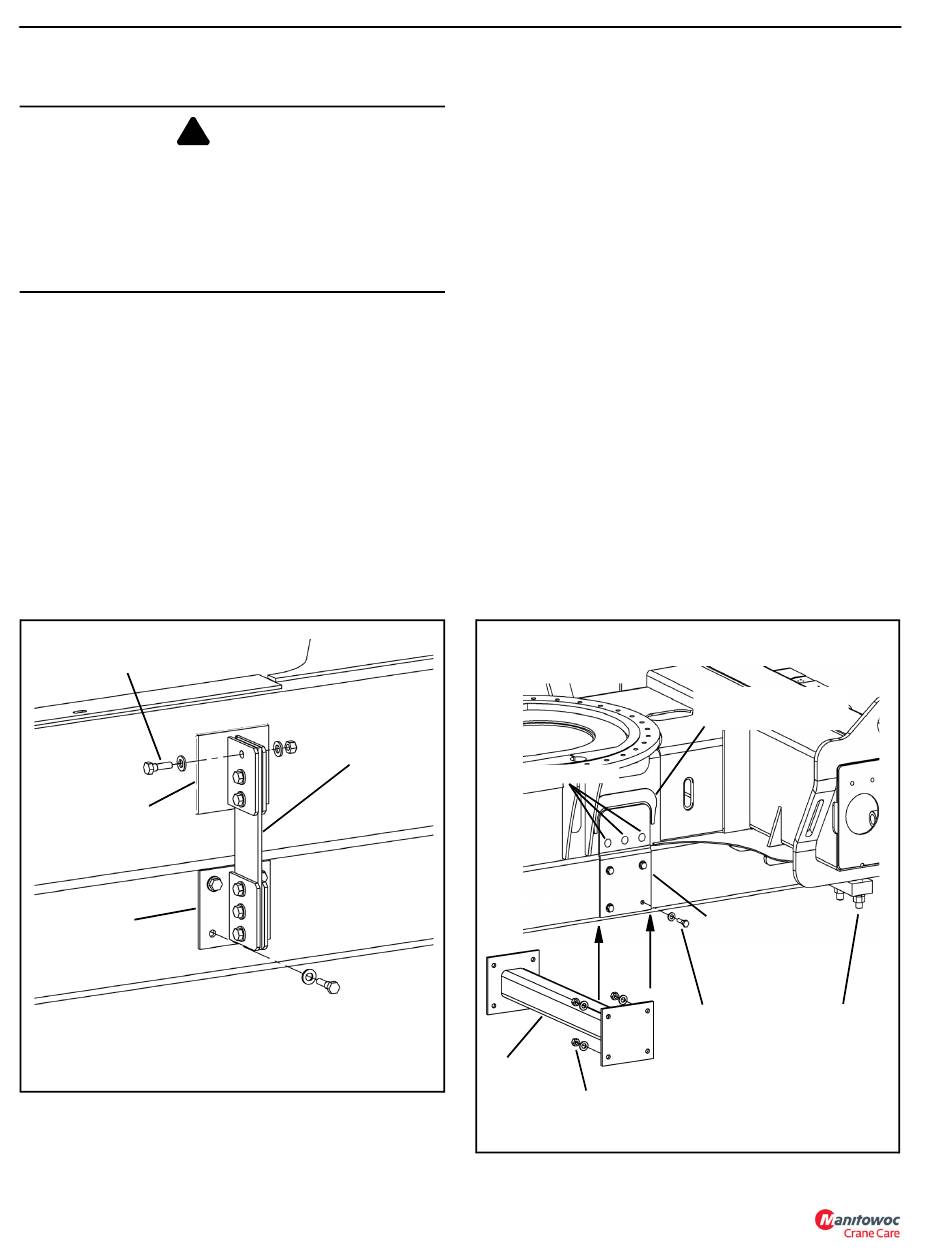

2. Ubique las placas de montaje superiores (4 puntos) en
el bastidor de la caja de torsión como se muestra en la
Figura 9-13 y suelde sus cuatro lados.
3. Utilice pernos para fijar la barra de anclaje (Figura 9-11)
a la placa de montaje superior, apretándolos con la
mano.
Perno 5/8 UNC grado 8
Placa de montaje
superior soldada a
bastidor de caja
de torsión.
Placa de montaje
inferior empernada a
chasis del camión.
9-18
PELIGRO
Barra de anclaje
FIGURA 9-11
01-22-2019 Control # 051-08
MANUAL DE SERVICIO 1300A
4. Instale los pernos para fijar el montaje inferior a la barra
de anclaje, apretándolos con la mano.
5. Taladre cuatro agujeros para perno a través del chasis
del camión, usando la placa de montaje inferior para ubi-
car los agujeros para perno.
6. Recorte la traviesa de modo que quepa (Figura 9-12)
dentro del chasis del camión con la placa terminal.
7. Suelde la placa terminal a la traviesa.
8. Fije la traviesa en su lugar con pinzas y taladre cuatro
agujeros usando la placa de montaje inferior para ubi-
carlos.
9. Instale los pernos a través de la placa de montaje infe-
rior y la placa terminal de la traviesa (Figura 9-12).
10. Apriete todos los pernos de montaje.
11. Ubique la placa de refuerzo (Figura 9-13) y suéldela en
todos sus lados.
12. Ubique la placa de montaje trasera en el bastidor de la
caja de torsión y suéldela en tres lados.
13. Taladre cuatro agujeros a través de la placa de montaje
inferior y el chasis del camión.
14. Instale y apriete los cuatro pernos de la placa de mon-
taje inferior.
NOTA: Todas las
soldaduras deberán ser
de grado 70 o superior.
Suelde 3 puntos
Traviesa
Tuerca 5/8 UNC
grado 8
Placa de refuerzo
(suelde todos sus lados)
Placa de montaje
trasera; suéldela al
bastidor de la caja de
torsión, empérnela al
chasis del camión
Perno 5/8 UNC
Pinza trasera
grado 8
FIGURA 9-12
