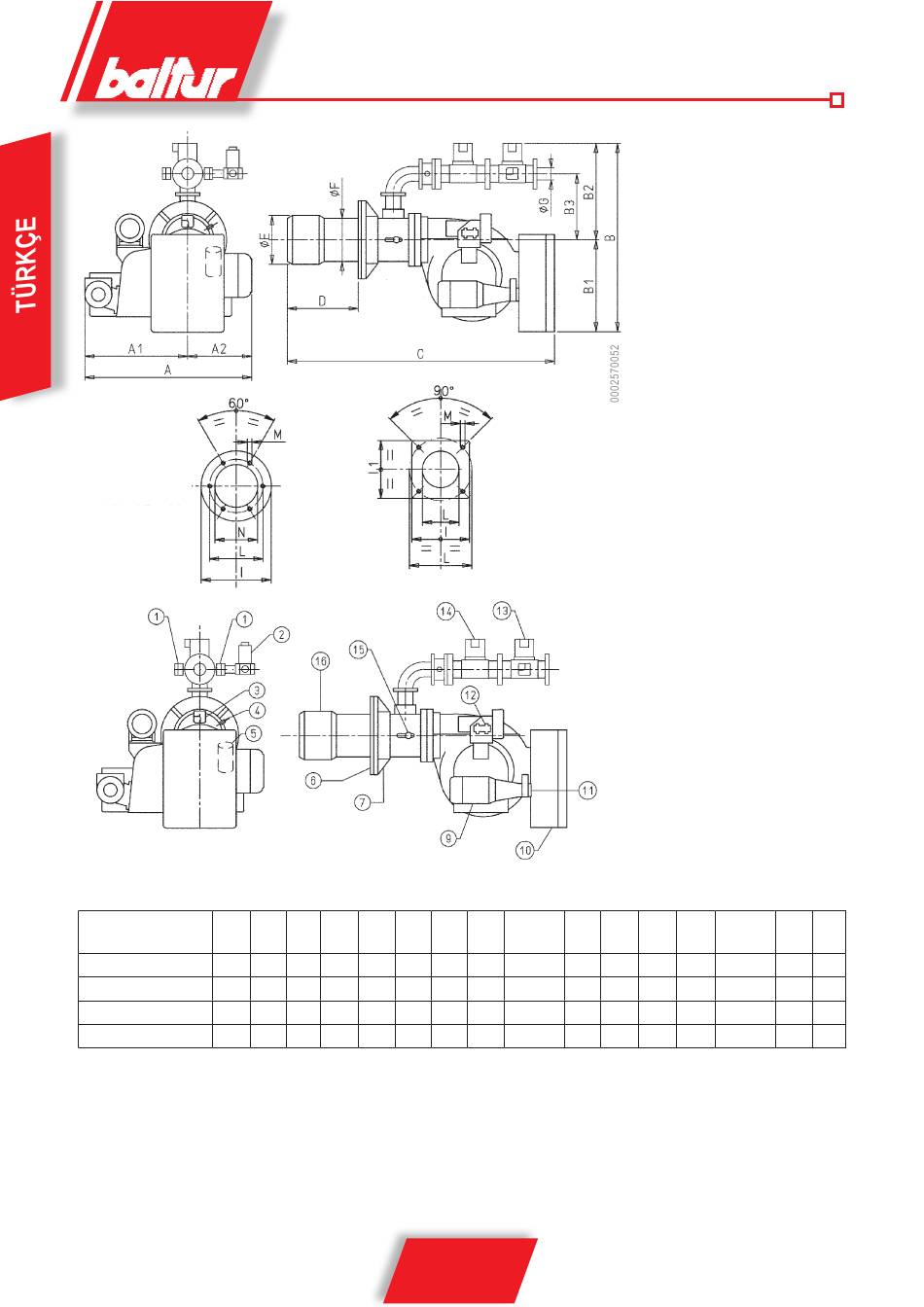

COMIST 180 DSPGM
MOD. A
COMIST 122 DSPGM 845 450 395 1000 450 550 310 1490 195÷455 227 220
COMIST 180 DSPGM 875 460 415 1230 450 780 485 1700 330÷540 260 245
COMIST 250 DSPGM 1035 555 480 1260 580 680 385 1750 320÷500 320 273
COMIST 300 DSPGM 1035 555 480 1260 580 680 385 1750 320÷500 320 273
A1 A2 B B1 B2
0006080115_201201
COMIST 122 DSPGM
COMIST 250 DSPGM
COMIST 300 DSPGM
B3 C D E F
Ø Ø
6 /32
1 Gaz presostatı
2 Güvenlik vanası ve pilot alev
çalışması
3 Hava presostatı
4 UV fotoseli
5 Elektromıknatıs
6 Yalıtım contası
7 Brülör bağlantı flanşı
9 Pompa motoru
10 Elektrik tablosu
11 Pompa
12 Basınç ayarlama vanası
13 Güvenlik vanası
14 Çalışma vanası
15 Yanma kafasında hava ayar
vidası
16 Yanma kafası
I I1 L M
Ø
320 320 280÷370 M12 230
460 - 400 M20 300
440 440 400÷540 M20 330
440 440 400÷540 M20 330
